Schnittstellen

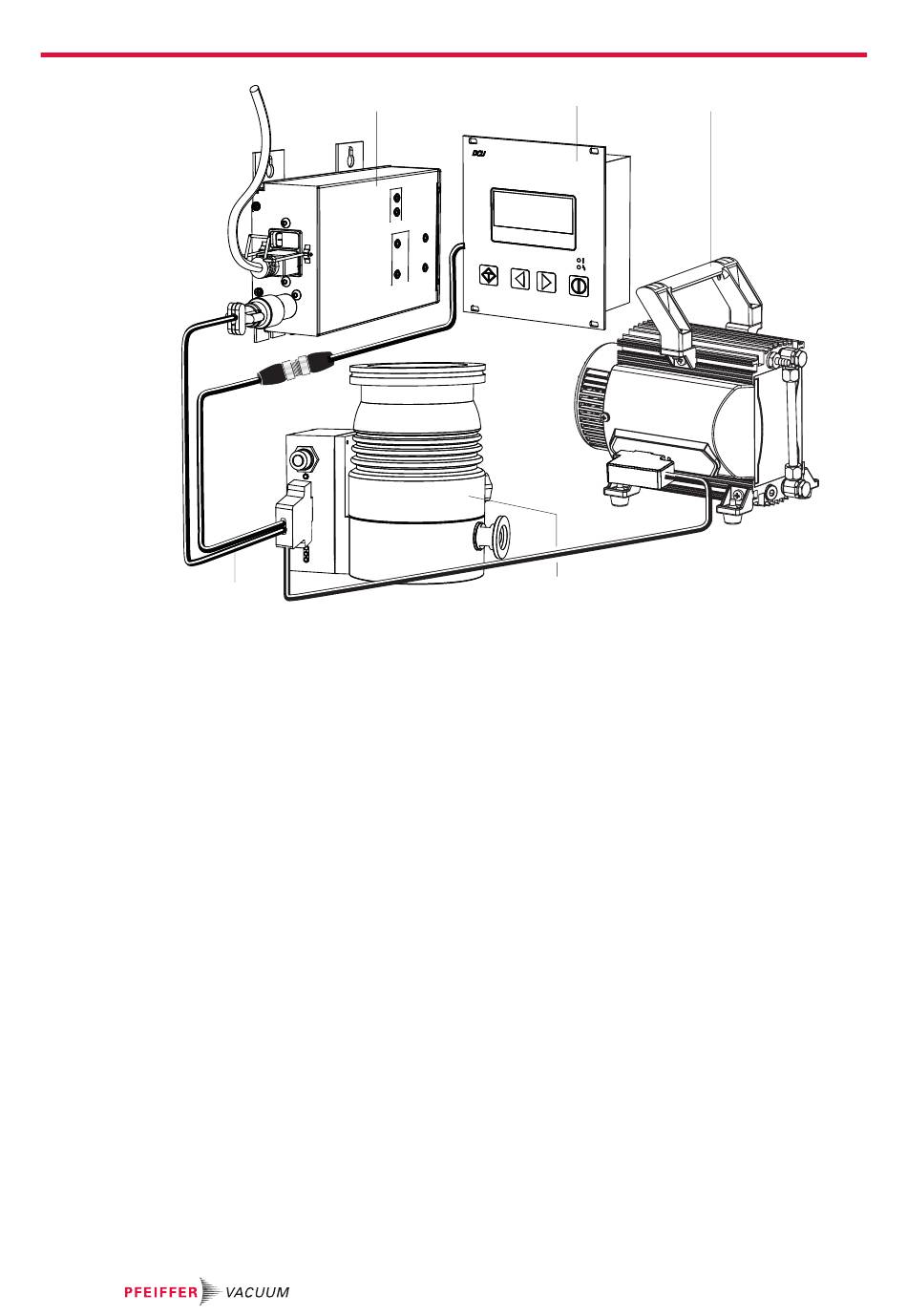

Abb. 6:
1 TPS
2 DCU/HPU
3 MVP
6.1 Spannungsversorgung
24 V DC Eingang: Die Spannungsversorgung erfolgt durch ein Verbindungskabel aus dem Pfeiffer Va-
cuum Zubehör oder mit einem kundenseitig beigestellten Kabel.
● Pin 1: +24 V DC
● Pin 15: Masse (GND)
24 V DC Ausgang / Pin 7: Die Eingänge 2 bis 6 werden aktiviert, wenn man sie mit +24 VDC an Pin 7
(active high) verbindet. Alternativ kann die Ansteuerung über eine externe SPS erfolgen. Die Funktio-
nen werden durch "SPS-High-Pegel" aktiviert und durch "SPS-Low-Pegel" deaktiviert.
● SPS-High-Pegel: +13 V bis +33 V
● SPS-low-Pegel: -33 V bis +7 V
● Ri: 7 kΩ
● I
6.2 Eingänge
Die digitalen Eingänge dienen der Schaltung verschiedener Funktionen der Antriebselektronik. Die Ein-
gänge sind ab Werk mit Funktionen belegt. Diese können Sie über die Schnittstelle RS-485 und den
Pfeiffer Vacuum Parametersatz konfigurieren.
DI Remote Vorrang/Pin 2
V+:
offen:
22/56
1
5
Anschlussbeispiel: MVP 030-3 DC – HiPace/DCU/TPS
4
Turbopumpe HiPace
5
Anschlusskabel, Bestellnummer: PE 100 013 -T
< 200 mA
max
Der Anschluss "remote" hat Bedienhoheit vor allen anderen Steuerquellen.
Remote Vorrang "inaktiv"
2
3
4
