9.3 Handgriff demontieren/montieren
Benötigtes Werkzeug
● Kreuzschlitzschraubendreher, Größe 2

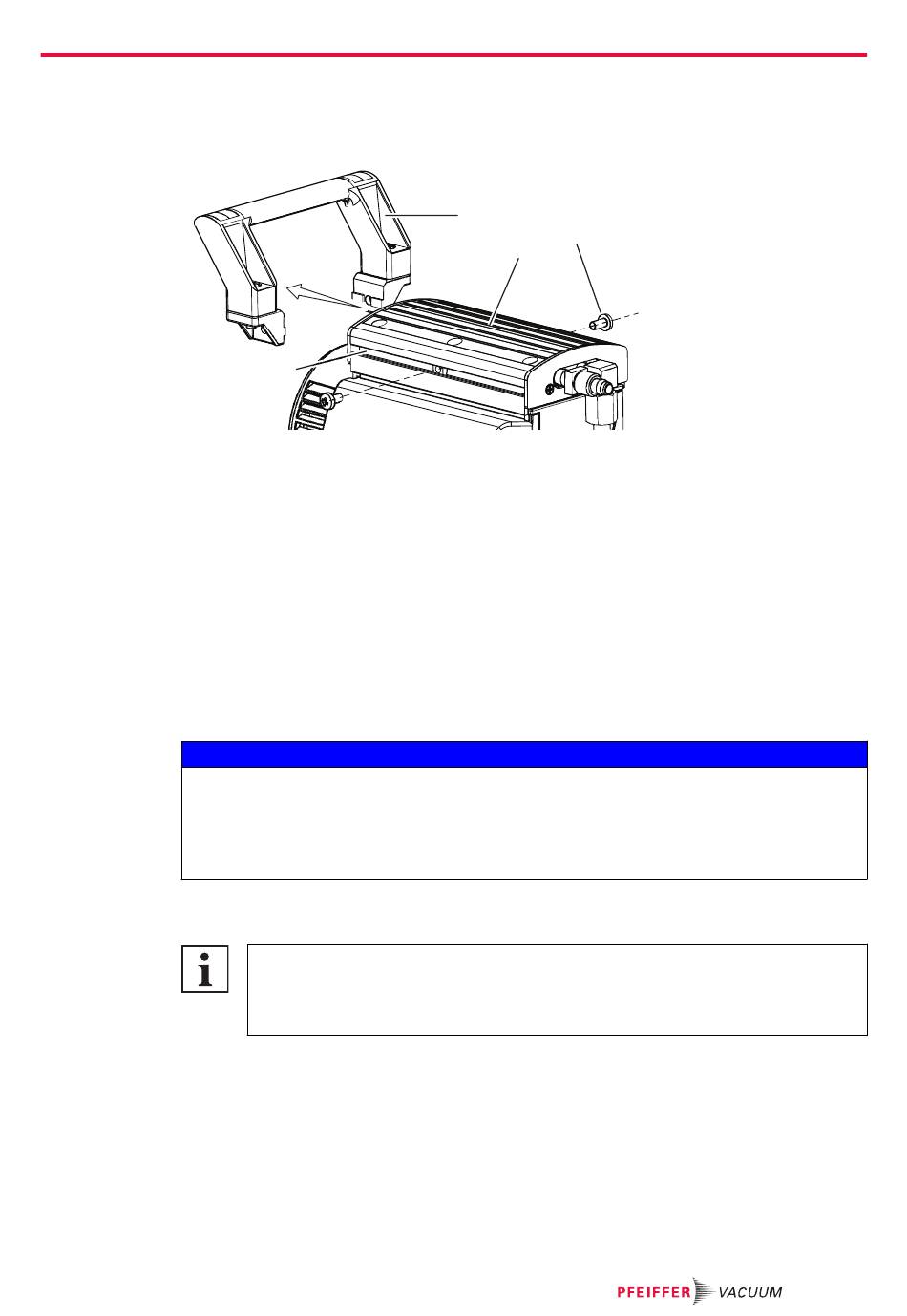

Abb. 10:
1 Handgriff
2 Gehäusedeckel
Handgriff demontieren
1. Lösen Sie die Schrauben des Handgriffs.
2. Schieben Sie den Handgriff aus der Nut im Gehäusedeckel.
Handgriff montieren
1. Schieben Sie den Handgriff in die Nut im Gehäusedeckel.
2. Achten Sie auf die richtige Position des Handgriffs über dem Schwerpunkt der Vakuumpumpe.
3. Befestigen Sie die Schrauben des Handgriffs an den Muttern im Gehäusedeckel.
9.4 Membranen und Ventile wechseln
Sachschäden durch fehlerhafte Montage
Verändertes Totvolumen durch falsche Montage der original Distanzscheiben verschlechtert das
Endvakuum oder führt zum Lagerschaden.
► Bewahren Sie bei der Demontage die vorhandenen Distanzscheiben je Einbauort getrennt auf.
► Bauen Sie die gleiche Anzahl der original Distanzscheiben je Membrankopf ein.
9.4.1 Pumpenkopf und Ventile demontieren
Voraussetzungen
● Handgriff demontiert
● Membranpumpe abgestützt
Benötigte Werkzeuge
● Gabelschlüssel, SW 14
● Gabelschlüssel, SW 17
● Innensechskantschlüssel, SW 4
4
Handgriff
3
Schraube (2×)
4
Nut
Vertauschen von Komponenten vermeiden
Demontieren und montieren Sie immer nur den Pumpenkopf einer Pumpenseite, um ein
Vertauschen von Komponenten zu vermeiden.
Die Arbeitsschritte sind für beide Pumpenköpfe identisch.
1
3
2
HINWEIS
Wartung
39/56
