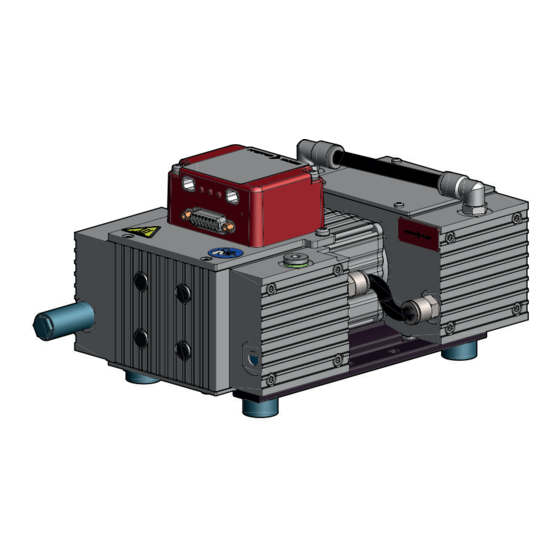

- Seite 1 BETRIEBSANLEITUNG Original MVP 015-4 DC NEO Membranpumpe...
-
Seite 2: Haftungsausschluss
Verwendung widersprechen oder explizit als vorhersehbarer Fehlgebrauch definiert sind. Urheberrechtshinweis (Copyright) Dieses Dokument ist das geistige Eigentum von Pfeiffer Vacuum, und alle Inhalte dieses Dokuments sind urheberrechtlich geschützt (Copyright). Sie dürfen ohne vorherige schriftliche Genehmigung von Pfeiffer Vacuum weder ganz noch auszugsweise kopiert, verändert, vervielfältigt oder veröffentlicht werden. -
Seite 3: Inhaltsverzeichnis
Allgemeine Sicherheitshinweise Sicherheitshinweise Sicherheitsmaßnahmen Einsatzgrenzen des Produkts Bestimmungsgemäße Verwendung Vorhersehbarer Fehlgebrauch Personenqualifikation 2.7.1 Personenqualifikation sicherstellen 2.7.2 Personenqualifikation bei Wartung und Reparatur 2.7.3 Mit Pfeiffer Vacuum weiterbilden Produktbeschreibung Funktion 3.1.1 Antrieb 3.1.2 Pumpsystem 3.1.3 Kühlung 3.1.4 Gasballast 3.1.5 Drucksensor Anschlüsse Produkt identifizieren... - Seite 4 Parametersatz Allgemeines Stellbefehle Statusabfragen Sollwertvorgaben Betrieb Vakuumpumpe in Betrieb nehmen Vakuumpumpe einschalten Anschlüsse mit dem Pfeiffer Vacuum Parametersatz konfigurieren 8.3.1 Digitalausgänge konfigurieren 8.3.2 Schnittstellen auswählen 8.3.3 Zubehör konfigurieren Betriebsarten 8.4.1 Normalbetrieb 8.4.2 Stand-by-Betrieb 8.4.3 Drehzahlstellbetrieb Effektiven Druck mit Korrekturfaktoren ermitteln Betriebsüberwachung...
- Seite 5 Inhaltsverzeichnis EG Konformitätserklärung UK Konformitätserklärung 5/60...
- Seite 6 Tabellenverzeichnis Tabellenverzeichnis Tab. 1: Varianten Tab. 2: Aufkleber auf dem Produkt Tab. 3: Verwendete Abkürzungen im Dokument Tab. 4: Zulässige Umgebungsbedingungen Tab. 5: Anschlussbeschreibung der Antriebselektronik Tab. 6: Pinbelegung D-Sub-Buchse, 15-polig Tab. 7: Ausgang DO1 / Pin 8 Tab. 8: Ausgang DO2 / Pin 9 Tab.
- Seite 7 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1: Position der Aufkleber auf dem Produkt Abb. 2: Aufbau der Membranpumpe Abb. 3: Erdungskabel anschließen Abb. 4: Verbindung mit Turbopumpe, Netzteil und Steuergerät Abb. 5: Verbindung zu Steuergerät mit integriertem Netzteil Abb. 6: Pins der D-Sub-Buchse, 15-polig Abb.
-
Seite 8: Zu Dieser Anleitung
Aufbewahren für späteres Nachschlagen. 1.1 Gültigkeit Diese Betriebsanleitung ist ein Kundendokument der Firma Pfeiffer Vacuum. Die Betriebsanleitung be- schreibt das benannte Produkt in seiner Funktion und vermittelt die wichtigsten Informationen für den sicheren Gebrauch des Geräts. Die Beschreibung erfolgt nach den geltenden Richtlinien. Alle Angaben in dieser Betriebsanleitung beziehen sich auf den aktuellen Entwicklungsstand des Produkts. -
Seite 9: Piktogramme
Dieser Abschnitt beschreibt alle vorhandenen Aufkleber auf dem Produkt, sowie deren Bedeutung. Typenschild (Beispiel) D-35614 Asslar Berliner Strasse 43 Das Typenschild befindet sich auf dem Deckel der Elektronik. Mod. MVP 015-4 DC Neo PK T05 15x xxxxxxxxx S (N ) 0.8 m /h Mass 4.4 kg... -
Seite 10: Abkürzungen
Zu dieser Anleitung Abb. 1: Position der Aufkleber auf dem Produkt 1 Typenschild der Membranpumpe Hinweis Betriebsanleitung 2 Verschlusssiegel (4×) Warnung vor heißen Oberflächen 1.3.4 Abkürzungen Abkürzung Bedeutung im Dokument Gleichstrom (direct current) Nennweite (diamètre nominal) Betrag der Drehzahl einer Vakuumpumpe (frequency, in 1/min oder Hz) Leuchtdiode (light emitting diode) Membranvakuumpumpe Normalnull... -
Seite 11: Sicherheit
Sicherheit 2 Sicherheit 2.1 Allgemeine Sicherheitshinweise Im vorliegenden Dokument sind folgende 4 Risikostufen und 1 Informationslevel berücksichtigt. GEFAHR Unmittelbar bevorstehende Gefahr Kennzeichnet eine unmittelbar bevorstehende Gefahr, die bei Nichtbeachtung zum Tod oder zu schweren Verletzungen führt. ► Anweisung zur Vermeidung der Gefahrensituation WARNUNG Möglicherweise bevorstehende Gefahr Kennzeichnet eine bevorstehende Gefahr, die bei Nichtbeachtung zum Tod oder zu schweren Verlet-... - Seite 12 Sicherheit Risiken bei der Installation GEFAHR Lebensgefahr durch elektrischen Schlag Nicht spezifizierte oder nicht zugelassene Netzteile führen zu schwersten Verletzungen bis hin zum Todesfall. ► Achten Sie darauf, dass das Netzteil den Anforderungen für doppelte Isolierung zwischen Netz- eingangsspannung und Ausgangsspannung gemäß IEC 61010-1, IEC 60950-1 und IEC 62368-1 entspricht.
-
Seite 13: Sicherheitsmaßnahmen
Sicherheit Risiken bei der Wartung, Außerbetriebnahme und bei Störungen WARNUNG Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten Toxische Prozessmedien führen zur Kontamination der Geräte oder Teilen davon. Bei Wartungsar- beiten besteht Gesundheitsgefahr durch Kontakt mit diesen giftigen Substanzen. Die unzulässige Be- seitigung toxischer Substanzen führt zu Umweltschäden. -
Seite 14: Einsatzgrenzen Des Produkts
► Setzen Sie die Vakuumpumpe nur zur Vakuumerzeugung ein. ► Halten Sie die Installations-, Inbetriebnahme-, Betriebs- und Instandhaltungsvorschriften ein. ► Verwenden Sie ausschließlich die von Pfeiffer Vacuum empfohlenen Zubehörteile. an einem Aufstellungsort über 1000 m über NN besteht die Gefahr von unzureichender Kühlung, leiten Sie ggf. -
Seite 15: Vorhersehbarer Fehlgebrauch
2.7 Personenqualifikation Die in diesem Dokument beschriebenen Arbeiten dürfen nur Personen ausführen, die die geeignete technische Ausbildung besitzen und über die nötigen Erfahrungen verfügen oder über Pfeiffer Vacuum an entsprechenden Schulungen teilgenommen haben. Personen schulen 1. Schulen Sie technisches Personal am Produkt. -
Seite 16: Personenqualifikation Bei Wartung Und Reparatur
─ Kunde mit Pfeiffer Vacuum-Serviceausbildung ─ Pfeiffer Vacuum-Servicetechniker 2.7.3 Mit Pfeiffer Vacuum weiterbilden Für die optimale und störungsfreie Nutzung dieses Produkts bietet Pfeiffer Vacuum ein umfangreiches Angebot an Schulungen und technischen Trainings an. Für weitere Auskünfte wenden Sie sich bitte an die technische Schulung von Pfeiffer Vacuum. -
Seite 17: Produktbeschreibung
3.1.1 Antrieb Die Membranpumpe bildet mit der Antriebselektronik eine kompakte Einheit. Die integrierte Antriebs- elektronik ermöglicht die Steuerung und Überwachung von Pumpenfunktionen über die Schnittstelle "remote" durch ein Pfeiffer Vacuum Steuergerät. 3.1.2 Pumpsystem Die Membranpumpe hat 4 Membranköpfe und 4 Pumpstufen. 3.1.3 Kühlung Die Membranpumpe ist konvektionsgekühlt und hat keinen eigenen Lüfter. -
Seite 18: Gasballast
Zubehörgeräten Tab. 5: Anschlussbeschreibung der Antriebselektronik 3.3 Produkt identifizieren ► Halten Sie zur sicheren Produktidentifikation bei der Kommunikation mit Pfeiffer Vacuum immer alle Angaben des Typenschilds bereit. ► Informieren Sie sich über Zertifizierungen durch Prüfsiegel auf dem Produkt oder unter www.tuev- sued.de. -
Seite 19: Transport Und Lagerung
Transport und Lagerung 4 Transport und Lagerung 4.1 Vakuumpumpe transportieren WARNUNG Gefahr schwerer Verletzungen durch herabfallende Gegenstände Durch das Herabfallen von Gegenständen besteht die Gefahr von Verletzungen an Gliedmaßen bis hin zu Knochenbrüchen. ► Seien Sie beim Transport der Produkte von Hand besonders vorsichtig und aufmerksam. ►... -
Seite 20: Installation
Sachschäden durch verunreinigte Gase Das Abpumpen von Gasen, die mit Verunreinigungen versehen sind, führt zu Schäden an der Vaku- umpumpe. ► Verwenden Sie geeignete Filter bzw. Abscheider aus dem Pfeiffer Vacuum Zubehör, um die Va- kuumpumpe zu schützen. Installation und Betrieb von Zubehör Pfeiffer Vacuum bietet für Ihre Membranpumpen eine Reihe von speziell abgestimmtem... -
Seite 21: Elektrischen Anschluss Herstellen
Nähe der Vakuumpumpe kommt es zu Gehörschäden. ► Installieren Sie eine geeignete Auspuffleitung. ► Tragen Sie einen Gehörschutz. Kondensatabscheider Pfeiffer Vacuum empfiehlt den Einbau eines Kondensatabscheiders mit dem Kondensatab- lass an der tiefsten Stelle der Auspuffleitung. Vorgehen 1. Kontrollieren Sie den installierten Schalldämpfer auf Durchgang. -
Seite 22: Vakuumpumpe Erden
Installation 5.4.1 Vakuumpumpe erden Abb. 3: Erdungskabel anschließen Vorgehen 1. Verwenden Sie ein geeignetes Erdungskabel, um applikative Störeinflüsse abzuleiten. 2. Führen Sie den Anschluss nach den lokal geltenden Bestimmungen durch. 3. Verwenden Sie den an der Vakuumpumpe vorgesehenen Erdungsanschluss an der Befestigungs- platte (M4 Innengewinde). -
Seite 23: Abb. 4: Verbindung Mit Turbopumpe, Netzteil Und Steuergerät
MVP und sichern Sie ihn. ► Stecken Sie das Verbindungskabel in den Anschluss "DC out" am Netzteil und schließen Sie die Bajonettverriegelung. ► Wenn Sie ein Pfeiffer Vacuum Steuergerät verwenden: Schließen Sie den Anschluss "RS-485" mit passendem Verlängerungskabel an das Steuergerät an. 23/60... -
Seite 24: Schnittstellen
Antriebselektronik. Die folgenden Angaben stellen die Werkseinstellungen der Antriebselektronik dar. Schnittstelle "remote" konfigurieren ► Verwenden Sie abgeschirmte Stecker und Kabel. ► Konfigurieren Sie die Ein- und Ausgänge mittels des Pfeiffer Vacuum Parametersatzes. Abb. 6: Pins der D-Sub-Buchse, 15-polig Funktion... -
Seite 25: Spannungsversorgung
Pinbelegung D-Sub-Buchse, 15-polig 6.1.1 Spannungsversorgung Eingang/Pin 1 Der elektrische Anschluss erfolgt durch Verbindungskabel aus dem Pfeiffer Vacuum Zubehör oder kun- denseitig auf Pin 1 und Pin 15. +24 V DC* Ausgang/Pin 7 Eine Verbindung mit +24 V DC an Pin 7 (active high) aktiviert die Eingänge 2 bis 6. Alternativ erfolgt die Ansteuerung über eine externe SPS. -
Seite 26: Rs-485
Tab. 8: Ausgang DO2 / Pin 9 6.1.4 RS-485 RS-485 über D-Sub anschließen ► Schließen Sie ein Pfeiffer Vacuum Steuergerät oder einen externen PC über Pin 13 und Pin 14 am D-Sub Anschluss der Antriebselektronik an. 6.2 Schnittstelle RS-485 GEFAHR Lebensgefahr durch elektrischen Schlag Beim Anlegen von Spannungen, die die vorgeschriebene Sicherheitskleinspannung (gemäß... -
Seite 27: Vernetzung Über Den Anschluss Rs-485
2 Verlängerungskabel M12 auf M12 Verbindungskabel mit RS-485 6.4 Pfeiffer Vacuum Protokoll für RS-485-Schnittstelle 6.4.1 Telegrammrahmen Der Telegrammrahmen des Pfeiffer Vacuum-Protokolls enthält nur Zeichen im ASCII-Code [32; 127] mit Ausnahme des Telegramm-Ende Zeichens C . Grundsätzlich sendet ein host (z. B. ein PC) ein Telegramm, welches ein device (z. -
Seite 28: Telegrammbeschreibung
Schnittstellen 6.4.2 Telegrammbeschreibung Datenabfrage --> Stellbefehl --> Datenantwort / Stellbefehl verstanden --> Fehlermeldung --> NO_DEF Parameternummer n2–n0 existiert nicht _RANGE Daten dn–d0 außerhalb des erlaubten Bereichs _LOGIC logischer Zugriffsfehler 6.4.3 Telegramm Beispiel 1 Datenabfrage Aktuelle Drehzahl (Parameter [P:309], Geräteadresse device: "123") --> ASCII Datenantwort: 633 Hz Aktuelle Drehzahl (Parameter [P:309], Geräteadresse device: "123") - Seite 29 Schnittstellen Datentyp Beschreibung Länge Beispiel l1 – l0 u_real Positive Festkommazahl 001571 entspricht 15,71 string Beliebige Zeichenkette mit 6 Zeichen. AS- TC_110, TM_700 CII-Codes zwischen 32 und 127 boolean_new Logischer Wert (falsch / wahr) 0 entspricht falsch 1 entspricht wahr u_short_int Positive ganze Zahl 000 bis 999...
-
Seite 30: Parametersatz
Wichtige Einstellwerte und funktionsrelevante Kenngrößen sind als Parameter werkseitig in der An- triebselektronik programmiert. Jeder Parameter besitzt eine dreistellige Nummer und eine Benennung. Die Verwendung der Parameter ist über Pfeiffer Vacuum Steuergeräte oder über RS-485 extern mittels Pfeiffer Vacuum Protokoll möglich. Die Antriebselektronik ist werkseitig vorprogrammiert. Dadurch ist ein direkter, sicherer Betrieb der Vakuumpumpe ohne zusätzliche Konfiguration möglich. -
Seite 31: Statusabfragen
Parametersatz Anzeige Bezeichnungen Funktionen Ein- min. max. ten- griffs- heit fault PurgeGas 0 = aus Spülgas 1 = ein CtrlViaInt Bedienung über 1 = remote Schnittstelle 2 = RS-485 4 = PV.can 255 = Schnittstellenaus- wahl IntSelLckd Schnittstellen- 0 = aus auswahl verrie- 1 = ein gelt... -
Seite 32: Sollwertvorgaben
Parametersatz Anzeige Bezeichnungen Funktio- Zugriffs- Ein- min. max. tentyp heit fault HW Version Hardwareversion Schnitt- stellenplatine Seriennummer Beispiel: 12345678 Bestellnummer Beispiel: PK T05 1xx ActualSpd Istdrehzahl (1/min) NominalSpd Nenndrehzahl (1/min) Tab. 12: Parametersatz | Statusabfragen 7.4 Sollwertvorgaben Anzeige Bezeichnungen Funktio- Daten- Zugriffs- Ein- min. -
Seite 33: Betrieb
Betrieb 8 Betrieb 8.1 Vakuumpumpe in Betrieb nehmen WARNUNG Vergiftungsgefahr durch Austritt toxischer Prozessmedien aus dem Auspuff Die Vakuumpumpe lässt im Betrieb ohne Auspuffleitung Auspuffgase und Dämpfe ungehindert ins Freie entweichen. Es besteht Verletzungs- und Lebensgefahr durch Vergiftung bei Prozessen mit to- xischen Prozessmedien. -
Seite 34: Anschlüsse Mit Dem Pfeiffer Vacuum Parametersatz Konfigurieren
Die Vakuumpumpe erreicht die angegebenen Werte für Saugleistung und Enddruck erst bei erreichter Betriebstemperatur. 8.3 Anschlüsse mit dem Pfeiffer Vacuum Parametersatz konfigurieren Die Antriebselektronik ist mit den Basisfunktionen werkseitig vorkonfiguriert und betriebsbereit. Für indi- viduelle Anforderungen lassen sich die meisten Anschlüsse der Antriebselektronik mit dem Parameter- satz konfigurieren. -
Seite 35: Zubehör Konfigurieren
● Betrieb ohne Bediengerät ● Betrieb über externe Steuerung ● Betrieb über RS-485 und Pfeiffer Vacuum Steuergerät oder PC Der Anschluss eines Pfeiffer Vacuum Steuergeräts ermöglicht die Steuerung der Vakuumpumpe über die in der Antriebselektronik verankerten Parameter. Automatischer Anlauf Nach Überbrücken der Kontakte Pin 2, 7, 5 am Anschlussstecker oder bei Verwendung ei- nes Verbindungskabels mit entsprechenden Brücken und Anlegen der Versorgungsspan-... -
Seite 36: Normalbetrieb
2. Stellen Sie den Parameter [P:026] auf "0". 3. Kontrollieren Sie die Solldrehzahlen (Parameter [P:309] oder [P:398]). 8.4.2 Stand-by-Betrieb Pfeiffer Vacuum empfiehlt den Stand-by-Betrieb der Vakuumpumpe während Prozess- oder Betriebs- pausen. ● Die Werkseinstellung beträgt 66,7 % der Nominaldrehzahl. ● Stand-by-Betrieb hat Vorrang vor Drehzahlstellbetrieb. -
Seite 37: Tab. 17: Korrekturfaktoren Für Den Druckbereich
Betrieb Gasart Korrekturfaktor (C) Luft, Sauerstoff (O ), Kohlenstoffmonoxid (CO), Stickstoff (N Wasserstoff (H Kohlenstoffdioxid (CO Wasserdampf Helium (He) Neon (Ne) Argon (Ar) Krypton (Kr) Xenon (Xe) Dichlordifluormethan (CCl , R12) Die angeführten Korrekturfaktoren sind Mittelwerte. Tab. 17: Korrekturfaktoren für den Druckbereich < 1 hPa p [hPa] Freon 12 –1... -
Seite 38: Betriebsüberwachung
● p = angezeigter Druck (Transmitter abgeglichen für Luft) 8.6 Betriebsüberwachung 8.6.1 Betriebsanzeige über LED LEDs an der Antriebselektronik zeigen grundlegende Betriebszustände der Vakuumpumpe an. Eine dif- ferenzierte Fehler- und Warnungsanzeige ist nur bei Betrieb mit Pfeiffer Vacuum Steuergerät oder PC möglich. Symbol LED Status... -
Seite 39: Vakuumpumpe Ausschalten
Betrieb Fehler alternativ über ein Steuergerät quittieren ► Setzen Sie Parameter [P:010] auf den Wert "0/1". ► Setzen Sie die Fehlermeldung mit Parameter [P:009] oder über das Steuergerät zurück. ► Schalten Sie die laufende Vakuumpumpe über das Steuergerät aus und wieder ein. 8.7 Vakuumpumpe ausschalten Vorgehen 1. -
Seite 40: Wartung
Wartung 9 Wartung 9.1 Wartungshinweise WARNUNG Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten Toxische Prozessmedien führen zur Kontamination der Geräte oder Teilen davon. Bei Wartungsar- beiten besteht Gesundheitsgefahr durch Kontakt mit diesen giftigen Substanzen. Die unzulässige Be- seitigung toxischer Substanzen führt zu Umweltschäden. ►... -
Seite 41: Checkliste Für Inspektion Und Wartung
Verschmutzungen verkürzen die empfohlenen Richtwerte. ● Ermitteln Sie die spezifischen Standzeiten innerhalb des ersten Betriebsintervalls. ● Stimmen Sie kürzere Wartungsintervalle mit dem Pfeiffer Vacuum Service ab. Gelbe LED blinkt: Leistungsdaten prüfen Die blinkende gelbe LED gibt den Hinweis auf eine möglicherweise anstehende Wartung. -
Seite 42: Membranen Und Ventile Wechseln
Wartung Tätigkeit Inspektion Wartung Benötigtes Material Intervall nach Bedarf; nach Bedarf; mindestens mind. alle 2 Jahre halbjährlich ■ Filter Filter Gasballast wechseln Verschleißteile austauschen ■ Membranen, Ventile, Dichtringe, Schalldämpfer Tab. 20: Wartungsintervalle 9.3 Membranen und Ventile wechseln HINWEIS Sachschäden durch fehlerhafte Montage Verändertes Totvolumen durch falsche Montage der original Distanzscheiben verschlechtert das Endvakuum oder führt zum Lagerschaden. -
Seite 43: Membrankopf Und Ventile Demontieren
Wartung 9.3.2 Membrankopf und Ventile demontieren Voraussetzung ● Schlauch der Verschaltung demontiert Benötigtes Werkzeug ● Innensechskantschlüssel, SW 4 Abb. 11: Membrankopf und Ventile 1 Schlauch der Verschaltung Zwischenplatte 2 Zylinderschrauben Membran 3 Membrankopfdeckel Distanzscheiben 4 Ventilplatte Schalldämpfer 5 Dichtring Vorgehen 1. Stellen Sie die Membranpumpe auf den gegenüberliegenden Membrankopf. 2. -
Seite 44: Membrankopf Und Ventile Montieren
Wartung Vorgehen 1. Reinigen Sie Membranen und Ventile mit einem sauberen, trockenen Tuch. – Verwenden Sie für Membranen und Ventile kein Isopropanol oder andere Reinigungsmittel. 2. Reinigen Sie Ventilsitze, Zwischenplatte und Kopfdeckel mit Isopropanol. 3. Prüfen Sie Ventilsitze, Zwischenplatte und Kopfdeckel auf Verschleiß. 4. -
Seite 45: Außerbetriebnahme
Außerbetriebnahme 10 Außerbetriebnahme Beachten Sie vor dem Stillsetzen der Vakuumpumpe folgende Hinweise, um das Innere der Vakuum- pumpe (Schöpfraum) ausreichend gegen Korrosion zu schützen: Vorgehen für kurzfristiges Stillsetzen der Vakuumpumpe 1. Lassen Sie die Vakuumpumpe bei offenem Vakuumanschluss noch 5 bis 10 Minuten nachlaufen, um eventuelles Kondensat aus der Vakuumpumpe zu entfernen. -
Seite 46: Recycling Und Entsorgung
Schutz von Mensch, Umwelt und Natur einhalten. ● Helfen Sie Verschwendung von Naturressourcen zu reduzieren. ● Verhindern Sie Verschmutzungen. 11.1 Allgemeine Entsorgungshinweise Pfeiffer Vacuum Produkte enthalten Werkstoffe, die Sie recyclen müssen. ► Entsorgen Sie unsere Produkte nach Beschaffenheit als – Eisen – Aluminium –... -
Seite 47: Störungen
Störungen 12 Störungen 12.1 Allgemeines VORSICHT Verletzungsgefahr durch bewegliche Teile Nach Netzausfall oder nach Stillstand infolge Überhitzung, läuft der Motor selbstständig an. Es be- steht Verletzungsgefahr für Finger und Hände, wenn Sie in den Einflussbereich rotierender Teile ge- raten. ► Trennen Sie den Motor sicher vom Netz. ►... -
Seite 48: Fehlercodes
Warnungen (* Warning F––– *) führen nicht zum Abschalten der Vakuumpumpe. Fehlermeldungen behandeln 1. Lesen Sie Fehlercodes über Pfeiffer Vacuum Steuergeräte oder einen PC aus. 2. Beseitigen Sie die Ursache der Störung. 3. Setzen Sie die Fehlermeldung mit Parameter [P:009] zurück. -
Seite 49: Tab. 22: Fehlermeldungen Der Vakuumpumpe
Küh- ● Verbessern Sie die Kühlung (> 85 °C) lung ● Überprüfen Sie die Einsatzbedingungen Err173 Überstrom Vakuumpumpe ● Verständigen Sie den Pfeiffer Vacuum Ser- vice Err174 Vakuumpumpe blockiert – ● Verständigen Sie den Pfeiffer Vacuum Ser- vice Tab. 22:... -
Seite 50: Servicelösungen Von Pfeiffer Vacuum
Wir sind stets darauf bedacht, unsere Kernkompetenz, den Service an Vakuumkomponenten, zu per- fektionieren. Nach dem Kauf eines Produkts von Pfeiffer Vacuum ist unser Service noch lange nicht zu Ende. Oft fängt Service dann erst richtig an. Natürlich in bewährter Pfeiffer Vacuum Qualität. - Seite 51 6. Bringen Sie die Erklärung zur Kontaminierung außen an der Verpa- ckung an. ERKLÄRUNG KONTAMINIERUNG 7. Senden Sie nun Ihr Produkt an Ihr lokales Service Center. 8. Sie erhalten eine Rückmeldung/ein Angebot von Pfeiffer Vacuum. Für alle Serviceaufträge gelten unsere Verkaufs- und Lieferbedingungen sowie die Reparatur- und War- tungsbedingungen für Vakuumgeräte und -komponenten.
-
Seite 52: Ersatzteilpakete
Ersatzteilpakete 14 Ersatzteilpakete Ersatzteilpakete bestellen ► Halten Sie die Artikelnummer der Vakuumpumpe und ggf. noch weitere Angaben des Typen- schilds bereit. ► Setzen Sie nur original Ersatzteile ein. ► Achten Sie bei der Bestellung des Revisionssatzes auf die jeweilige Artikelnummer der Vakuum- pumpe. -
Seite 53: Zubehör
Zubehör 15 Zubehör 15.1 Zubehörinformationen Steuergerät Universelles Steuergerät für alle Produkte mit Pfeiffer Vacuum RS-485-Protokoll. Netzteile Netzteile zur Wand- und Normschienenbefestigung bzw. zur Rackmontage dienen der Spannungsver- sorung. Kabel und Adapter Netzkabel, Schnittstellen-, Verbindungs- und Verlängerungskabel bieten einen sicheren und geigneten Anschluss. Unterschiedliche Längen auf Anfrage Verbindungsschläuche... -
Seite 54: Technische Daten Und Abmessungen
Technische Daten und Abmessungen 16 Technische Daten und Abmessungen 16.1 Allgemeines Grundlagen für die technischen Daten von Pfeiffer Vacuum Membranpumpen: ● Vorgaben nach PNEUROP Komitee PN5 ● ISO 21360:2012: "Vakuumtechnik - Standardverfahren zur Messung der Leistungsdaten von Va- kuumpumpen - Allgemeine Beschreibung"... -
Seite 55: Medienberührende Werkstoffe
Technische Daten und Abmessungen Typenbezeichnung MVP 015-4 DC Neo MVP 015-4 DC Neo Nenndrehzahl 1500 rpm 1500 rpm Drehzahl 750 – 1 800 rpm 750 – 1 800 rpm Kühlart Konvektionsgekühlt Konvektionsgekühlt Betriebshöhe, max. 2000 m 2000 m Schutzart IP20 IP20 Umgebungstemperatur 5 –... -
Seite 56: Abmessungen
Technische Daten und Abmessungen 16.4 Abmessungen Inlet G 1/8" EX - silencer G 1/8" 87.5 13.5 Ø Abb. 13: Abmessungen MVP 015-4 DC Maße in mm 56/60... -
Seite 57: Zertifikat
The product MVP 015-4 DC - conforms to the UL standards UL 61010-1:2012/R:2015-07 Safety requirements for electrical equipment for measurement, control and laboratory use Part 1: General requirements - is certified to the CAN/CSA standards CAN/CSA-C22.2 No. 61010-1:2012/U1:2015-07 Safety requirements for electrical equipment for measurement, control and laboratory use Part 1: General requirements... -
Seite 58: Eg-Konformitätserklärung
Berichtigung 2 A2:2021 + A2:2021/AC:2022 EN IEC 55014-1:2021 EN IEC 63000:2018 Bevollmächtigter für die Zusammenstellung der technischen Unterlagen ist Herr Dr. Adri- an Wirth, Pfeiffer Vacuum GmbH, Berliner Straße 43, 35614 Aßlar. Unterschrift: Pfeiffer Vacuum GmbH Berliner Straße 43 35614 Aßlar Deutschland (Daniel Sälzer) - Seite 59 A2:2021 + A2:2021/AC:2022 EN IEC 55014-1:2021 EN IEC 63000:2018 Autorisierter Repräsentant im Vereinigten Königreich und der bevollmächtigte Vertreter für die Zusammenstellung der technischen Unterlagen ist Pfeiffer Vacuum Ltd, 16 Plover Close, Interchange Park, MK169PS Newport Pagnell Unterschrift: Pfeiffer Vacuum GmbH Berliner Straße 43...
