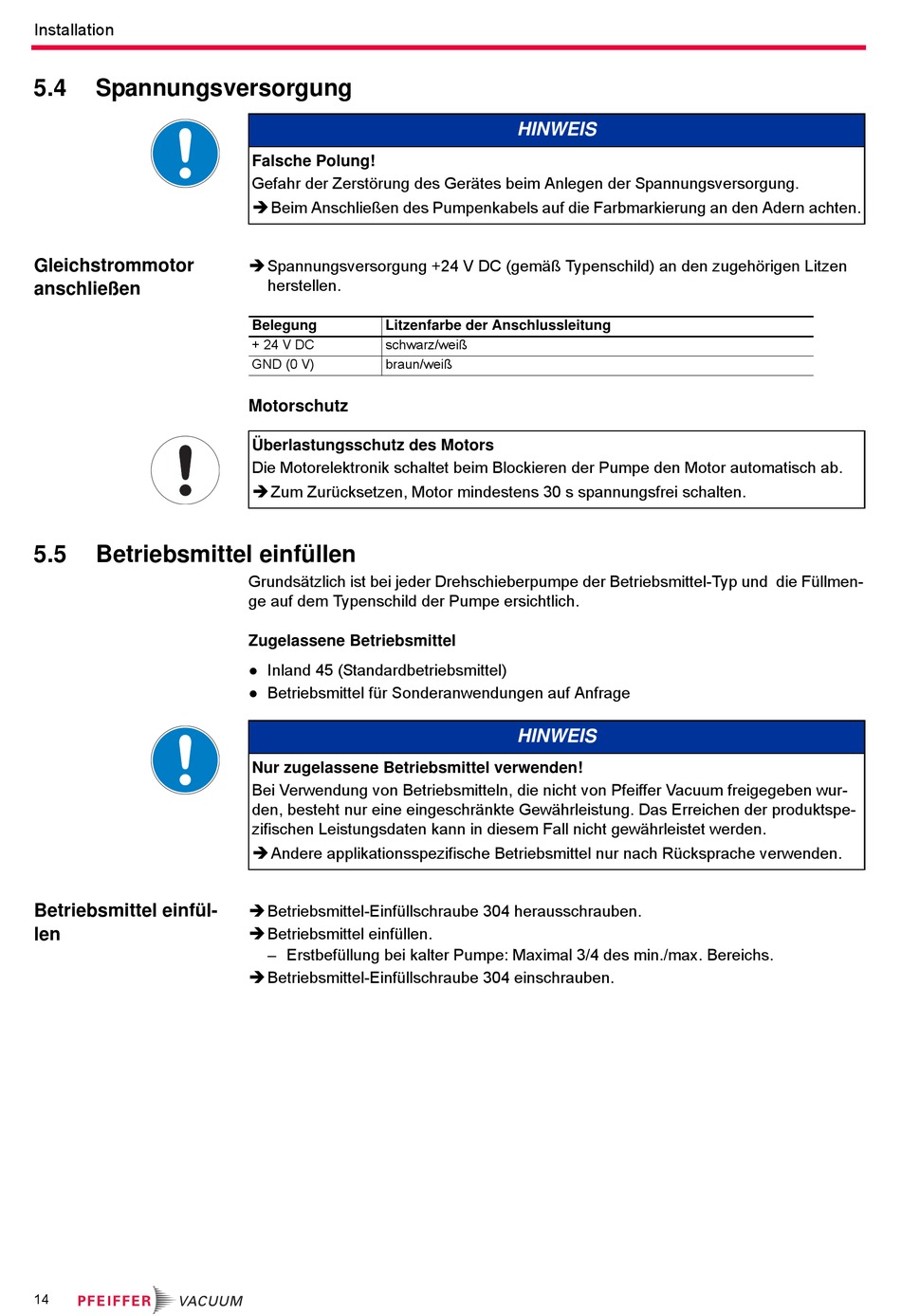

Installation
5.4

Spannungsversorgung

Gleichstrommotor
anschließen
5.5 Betriebsmittel einfüllen
Betriebsmittel einfül-
len
14
Falsche Polung!
Gefahr der Zerstörung des Gerätes beim Anlegen der Spannungsversorgung.
 Beim Anschließen des Pumpenkabels auf die Farbmarkierung an den Adern achten.
 Spannungsversorgung +24 V DC (gemäß Typenschild) an den zugehörigen Litzen
herstellen.
Belegung Litzenfarbe der Anschlussleitung
+ 24 V DC schwarz/weiß
GND (0 V) braun/weiß
Motorschutz
Überlastungsschutz des Motors
Die Motorelektronik schaltet beim Blockieren der Pumpe den Motor automatisch ab.
 Zum Zurücksetzen, Motor mindestens 30 s spannungsfrei schalten.
Grundsätzlich ist bei jeder Drehschieberpumpe der Betriebsmittel-Typ und die Füllmen-
ge auf dem Typenschild der Pumpe ersichtlich.
Zugelassene Betriebsmittel
● Inland 45 (Standardbetriebsmittel)
● Betriebsmittel für Sonderanwendungen auf Anfrage
Nur zugelassene Betriebsmittel verwenden!
Bei Verwendung von Betriebsmitteln, die nicht von Pfeiffer Vacuum freigegeben wur-
den, besteht nur eine eingeschränkte Gewährleistung. Das Erreichen der produktspe-
zifischen Leistungsdaten kann in diesem Fall nicht gewährleistet werden.
 Andere applikationsspezifische Betriebsmittel nur nach Rücksprache verwenden.
 Betriebsmittel-Einfüllschraube 304 herausschrauben.
 Betriebsmittel einfüllen.
– Erstbefüllung bei kalter Pumpe: Maximal 3/4 des min./max. Bereichs.
 Betriebsmittel-Einfüllschraube 304 einschrauben.
HINWEIS
HINWEIS
