Schnittstellen
Pfeiffer Vacuum Anzeige- und Bediengeräte oder PC anschließen
► Verwenden Sie Verbindungskabel aus dem Lieferumfang des Bediengerätes oder aus dem Zube-
► Sie können an der Schnittstelle RS-485 jeweils ein externes Bediengerät anschließen.
► Sie können eine USB-Schnittstelle (PC) über den USB/RS-485-converter anschließen.
Vernetzung als RS-485 Bus
Die Gruppenadresse der Antriebselektronik ist 902.
1. Installieren Sie die Geräte gemäß der Spezifikation für RS-485 Schnittstellen.
2. Achten Sie darauf, dass alle am Bus angeschlossenen Geräte unterschiedliche RS-485 Geräte-
3. Schließen Sie alle Geräte mit RS-485 D+ und RS-485 D- am Bus an.
6.5 Vernetzung über den Anschluss RS-485
Lebensgefahr durch elektrischen Schlag
Beim Anlegen von Spannungen, die die vorgeschriebene Sicherheitskleinspannung (gemäß
IEC 60449 und VDE 0100) überschreiten, kommt es zur Zerstörung der Isolationsmaßnahmen. Es
besteht Lebensgefahr durch elektrischen Schlag an den Kommunikationsschnittstellen.
► Schließen Sie nur geeignete Geräte an das Bussystem an.

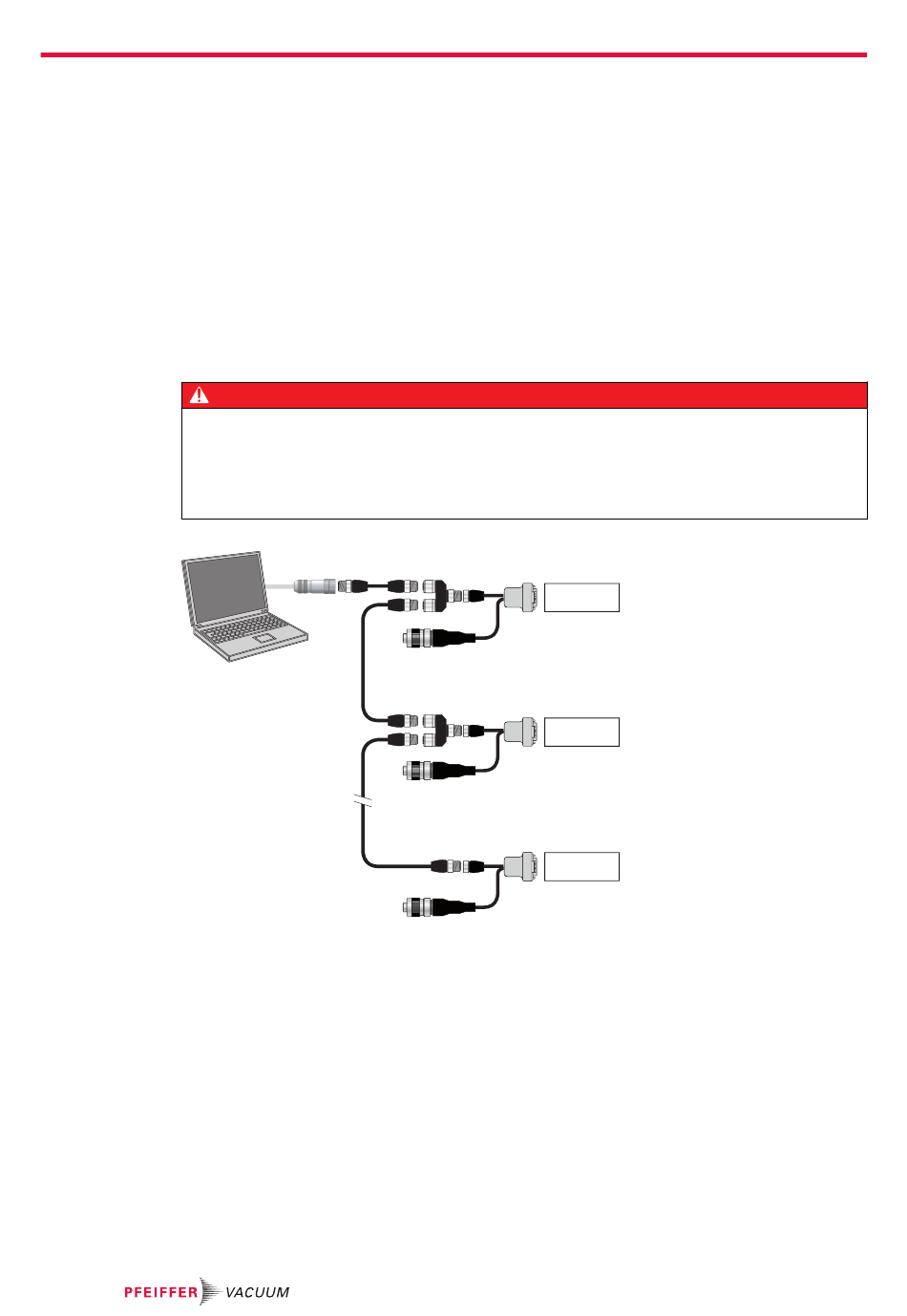

Abb. 7:
24/56
hörprogramm.
adressen haben [P:797].
GEFAHR
USB/RS-485 converter
M12
M12
Vernetzung über die RS-485-Schnittstelle
Y connector
RS-485
MVP
MVP
M12
RS-485
MVP
