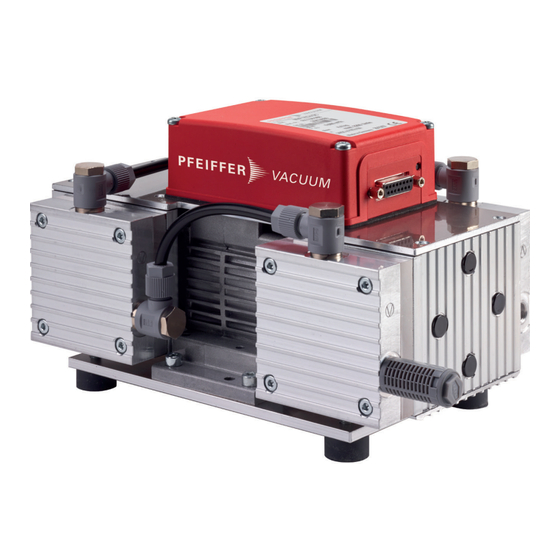

- Seite 1 BETRIEBSANLEITUNG Original MVP 015-4 DC Membranpumpe...
-
Seite 2: Haftungsausschluss
Verwendung widersprechen oder explizit als vorhersehbarer Fehlgebrauch definiert sind. Urheberrechtshinweis (Copyright) Dieses Dokument ist das geistige Eigentum von Pfeiffer Vacuum, und alle Inhalte dieses Dokuments sind urheberrechtlich geschützt (Copyright). Sie dürfen ohne vorherige schriftliche Genehmigung von Pfeiffer Vacuum weder ganz noch auszugsweise kopiert, verändert, vervielfältigt oder veröffentlicht werden. -
Seite 3: Inhaltsverzeichnis
Allgemeine Sicherheitshinweise Sicherheitshinweise Sicherheitsmaßnahmen Einsatzgrenzen des Produkts Bestimmungsgemäße Verwendung Vorhersehbarer Fehlgebrauch Personenqualifikation 2.7.1 Personenqualifikation sicherstellen 2.7.2 Personenqualifikation bei Wartung und Reparatur 2.7.3 Mit Pfeiffer Vacuum weiterbilden Produktbeschreibung Funktion 3.1.1 Antrieb 3.1.2 Pumpsystem 3.1.3 Kühlung Anschlüsse Produkt identifizieren Lieferumfang Transport und Lagerung... - Seite 4 Allgemeines Stellbefehle Statusabfragen Sollwertvorgaben Zusätzliche Parameter für das DCU Betrieb Vakuumpumpe in Betrieb nehmen Vakuumpumpe einschalten Anschlüsse mit dem Pfeiffer Vacuum Parametersatz konfigurieren 8.3.1 Digitalausgänge konfigurieren 8.3.2 Schnittstellen auswählen Betriebsarten 8.4.1 Normalbetrieb 8.4.2 Stand-by-Betrieb 8.4.3 Drehzahlstellbetrieb Betriebsüberwachung 8.5.1 Betriebsanzeige über LED 8.5.2 Temperaturüberwachung...
- Seite 5 Tab. 21: Warn- und Fehlermeldungen bei Verwendung eines DCU Tab. 22: Ersatzteile Tab. 23: Accessories MVP 015-4 DC Tab. 24: Umrechnungstabelle: Druckeinheiten Tab. 25: Umrechnungstabelle: Einheiten für Gasdurchsatz Tab. 26: Technische Daten MVP 015-4 DC Tab. 27: Werkstoffe mit Prozessmedienkontakt 5/56...
- Seite 6 Pinbelegung der D-Sub-Buchse, 15-polig Abb. 8: Anschlussmöglichkeiten über Schnittstelle RS-485 Abb. 9: Vernetzung über die RS-485-Schnittstelle Abb. 10: Membrankopf und Ventile Abb. 11: Ersatzteile des Revisionssatzes Abb. 12: Abmessungen MVP 015-4 DC Standardausführung Abb. 13: Abmessungen MVP 015-4 DC Pumpstandausführung 6/56...
-
Seite 7: Zu Dieser Anleitung
1.1.2 Varianten Diese Anleitung gilt für Membranpumpen der DC-Serie: ● MVP 015-4 DC in Standardausführung ● MVP 015-4 DC in Ausführung für die Integration in einen Pumpstand (ohne Fußplatte) 1.2 Zielgruppe Diese Betriebsanleitung richtet sich an alle Personen, die das Produkt ● transportieren, ●... -
Seite 8: Piktogramme
1.3.4 Abkürzungen Abkürzung Bedeutung im Dokument Gleichstrom (direct current) Anzeige- und Bediengerät von Pfeiffer Vacuum (Display Control Unit). Nennweite (diamètre nominal) Betrag der Drehzahl einer Vakuumpumpe (frequency, in 1/min oder Hz) Assistent zur Steuerung und Kontrolle der Pumpenparameter (Handheld Programming Unit) -
Seite 9: Tab. 2: Verwendete Abkürzungen Im Dokument
Zu dieser Anleitung Abkürzung Bedeutung im Dokument Leuchtdiode (light emitting diode) Membranvakuumpumpe Normalnull [P:xxx] Steuerparameter der Antriebselektronik. Fettgedruckt als dreistellige Nummer in ecki- gen Klammern. Häufig in Verbindung mit einer Kurzbezeichnung angezeigt. Beispiel: [P:312] Softwareversion Schutzleiter (protective earth) Pulsweitenmodulation (Modulationsart, bei der eine technische Größe (z. B. elektrische Spannung) zwischen zwei Werten wechselt.) Temperatur (in °C), Eigenschaftskürzel der Vakuumpumpe Antriebselektronik der Turbopumpe (Turbo Controller) -
Seite 10: Sicherheit
Sicherheit 2 Sicherheit 2.1 Allgemeine Sicherheitshinweise Im vorliegenden Dokument sind folgende 4 Risikostufen und 1 Informationslevel berücksichtigt. GEFAHR Unmittelbar bevorstehende Gefahr Kennzeichnet eine unmittelbar bevorstehende Gefahr, die bei Nichtbeachtung zum Tod oder zu schweren Verletzungen führt. ► Anweisung zur Vermeidung der Gefahrensituation WARNUNG Möglicherweise bevorstehende Gefahr Kennzeichnet eine bevorstehende Gefahr, die bei Nichtbeachtung zum Tod oder zu schweren Verlet-... - Seite 11 Sicherheit Risiken bei der Installation GEFAHR Lebensgefahr durch elektrischen Schlag Nicht spezifizierte oder nicht zugelassene Netzteile führen zu schwersten Verletzungen bis hin zum Todesfall. ► Achten Sie darauf, dass das Netzteil den Anforderungen für doppelte Isolierung zwischen Netz- eingangsspannung und Ausgangsspannung gemäß IEC 61010-1, IEC 60950-1 und IEC 62368-1 entspricht.
-
Seite 12: Sicherheitsmaßnahmen
Sicherheit Risiken bei der Wartung, Außerbetriebnahme und bei Störungen WARNUNG Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten Toxische Prozessmedien führen zur Kontamination der Geräte oder Teilen davon. Bei Wartungsar- beiten besteht Gesundheitsgefahr durch Kontakt mit diesen giftigen Substanzen. Die unzulässige Be- seitigung toxischer Substanzen führt zu Umweltschäden. -
Seite 13: Einsatzgrenzen Des Produkts
► Setzen Sie die Vakuumpumpe nur zur Vakuumerzeugung ein. ► Halten Sie die Installations-, Inbetriebnahme-, Betriebs- und Instandhaltungsvorschriften ein. ► Verwenden Sie keine anderen Zubehörteile als die von Pfeiffer Vacuum empfohlenen. an einem Aufstellungsort über 1000 m über NN besteht die Gefahr von unzureichender Kühlung, leiten Sie ggf. -
Seite 14: Vorhersehbarer Fehlgebrauch
2.7 Personenqualifikation Die in diesem Dokument beschriebenen Arbeiten dürfen nur Personen ausführen, die die geeignete technische Ausbildung besitzen und über die nötigen Erfahrungen verfügen oder über Pfeiffer Vacuum an entsprechenden Schulungen teilgenommen haben. Personen schulen 1. Schulen Sie technisches Personal am Produkt. -
Seite 15: Personenqualifikation Bei Wartung Und Reparatur
─ Kunde mit Pfeiffer Vacuum-Serviceausbildung ─ Pfeiffer Vacuum-Servicetechniker 2.7.3 Mit Pfeiffer Vacuum weiterbilden Für die optimale und störungsfreie Nutzung dieses Produktes bietet Pfeiffer Vacuum ein umfangreiches Angebot an Schulungen und technischen Trainings an. Für weitere Auskünfte wenden Sie sich bitte an die technische Schulung von Pfeiffer Vacuum. -
Seite 16: Produktbeschreibung
Die Membranpumpe bildet mit der Antriebselektronik eine kompakte Einheit. Die integrierte Antriebs- elektronik ermöglicht die Steuerung und Überwachung von Pumpenfunktionen über die Schnittstelle "remote" durch ein Pfeiffer Vacuum Anzeige- und Bediengerät. 3.1.2 Pumpsystem Die Membranpumpe hat 4 Membranköpfe und 4 Pumpstufen. -
Seite 17: Produkt Identifizieren
Produktbeschreibung 3.3 Produkt identifizieren ► Halten Sie zur sicheren Produktidentifikation bei der Kommunikation mit Pfeiffer Vacuum immer alle Angaben des Typenschildes bereit. ► Informieren Sie sich über Zertifizierungen durch Prüfsiegel auf dem Produkt oder unter www.tuev- sued.de. 3.4 Lieferumfang ● Vakuumpumpe mit Antrieb ●... -
Seite 18: Transport Und Lagerung
Transport und Lagerung 4 Transport und Lagerung 4.1 Vakuumpumpe transportieren WARNUNG Gefahr schwerer Verletzungen durch herabfallende Gegenstände Durch das Herabfallen von Gegenständen besteht die Gefahr von Verletzungen an Gliedmaßen bis hin zu Knochenbrüchen. ► Seien Sie beim Transport der Produkte von Hand besonders vorsichtig und aufmerksam. ►... -
Seite 19: Installation
Sachschäden durch verunreinigte Gase Das Abpumpen von Gasen, die mit Verunreinigungen versehen sind, führt zu Schäden an der Vaku- umpumpe. ► Verwenden Sie geeignete Filter bzw. Abscheider aus dem Pfeiffer Vacuum Zubehör, um die Va- kuumpumpe zu schützen. Installation und Betrieb von Zubehör Pfeiffer Vacuum bietet für Ihre Membranpumpen eine Reihe von speziell abgestimmtem... -
Seite 20: Elektrischen Anschluss Herstellen
► Beachten Sie die zulässigen Drücke und Druckdifferenzen des Produkts. ► Prüfen Sie die Auspuffleitung regelmäßig auf Funktion. Kondensatabscheider Pfeiffer Vacuum empfiehlt den Einbau eines Kondensatabscheiders mit dem Kondensatab- lass an der tiefsten Stelle der Auspuffleitung. Vorgehen 1. Kontrollieren Sie den installierten Schalldämpfer auf Durchgang. -
Seite 21: Elektrischen Anschluss Herstellen
Installation Vorgehen 1. Verwenden Sie ein geeignetes Erdungskabel, um applikative Störeinflüsse abzuleiten. 2. Führen Sie den Anschluss nach den lokal geltenden Bestimmungen durch. 3. Verwenden Sie den an der Vakuumpumpe vorgesehenen Erdungsanschluss an der Befestigungs- platte (M4 Innengewinde). 5.4.2 Elektrischen Anschluss herstellen GEFAHR Lebensgefahr durch elektrischen Schlag Nicht spezifizierte oder nicht zugelassene Netzteile führen zu schwersten Verletzungen bis hin zum... -
Seite 22: Abb. 6: Verbindung Der Antriebselektronik Mit Netzteil, Dcu Und Turbopumpe
Installation Abb. 6: Verbindung der Antriebselektronik mit Netzteil, DCU und Turbopumpe 1 TPS 2 DCU Anschlusskabel, PE 100 013 -T 3 Turbopumpe Für die Spannungsversorgung der Antriebselektronik stehen original Netzteile (z. B. TPS 110 oder DCU 110) und Verbindungskabel zur Verfügung. Antriebselektronik anschließen 1. -
Seite 23: Schnittstellen
Der 15-polige D-Sub-Anschluss mit der Bezeichnung "remote" bietet die Möglichkeit der Fernbedienung der Antriebselektronik. Die folgenden Angaben stellen die Werkseinstellungen der Antriebselektronik dar. Sie können diese mittels des Pfeiffer Vacuum Parametersatzes konfigurieren. ► Verwenden Sie abgeschirmte Stecker und Kabel. Abb. 7:... -
Seite 24: Eingänge
Beispiel: Nutzen Sie das Signal für die Meldung Vakuumpumpe "betriebsbereit". GND: Vakuumpumpe aus 6.1.4 RS-485 Pin 13 und Pin 14 Über Pin 13 und Pin 14 am D-Sub Anschluss der Antriebselektronik können Sie ein Pfeiffer Vacuum Anzeige- und Bediengerät (DCU oder HPU) oder einen externen PC anbinden. 24/56... -
Seite 25: Schnittstelle Rs-485
Lebensgefahr durch elektrischen Schlag an den Kommunikationsschnittstellen. ► Schließen Sie nur geeignete Geräte an das Bussystem an. Die Schnittstelle mit der Bezeichnung "RS-485" ist für den Anschluss eines Pfeiffer Vacuum Anzeige- und Bediengerätes (DCU oder HPU) oder eines externen PC vorgesehen. Die Anschlüsse sind galva- nisch sicher von der maximal auftretenden Versorgungsspannung der Antriebselektronik getrennt. -
Seite 26: Vernetzung Über Den Anschluss Rs-485
M V P Abb. 8: Anschlussmöglichkeiten über Schnittstelle RS-485 Pfeiffer Vacuum Anzeige- und Bediengeräte oder PC anschließen An der Schnittstelle RS-485 ist der Anschluss jeweils eines externen Bediengerätes möglich. 1. Verwenden Sie entsprechende Verbindungskabel aus dem Lieferumfang des Bediengerätes oder aus dem Zubehörprogramm. -
Seite 27: Pfeiffer Vacuum Protokoll Für Rs-485-Schnittstelle
Abb. 9: Vernetzung über die RS-485-Schnittstelle 6.4 Pfeiffer Vacuum Protokoll für RS-485-Schnittstelle 6.4.1 Telegrammrahmen Der Telegrammrahmen des Pfeiffer Vacuum-Protokolls enthält nur Zeichen im ASCII-Code [32; 127] mit Ausnahme des Telegramm-Ende Zeichens C . Grundsätzlich sendet ein Master (z. B. ein PC) ein Telegramm, welches ein Slave (z. -
Seite 28: Telegramm Beispiel
Schnittstellen Fehlermeldung --> NO_DEF Parameternummer n2–n0 existiert nicht _RANGE Daten dn–d0 außerhalb des erlaubten Bereiches _LOGIC logischer Zugriffsfehler 6.4.3 Telegramm Beispiel 1 Datenabfrage Aktuelle Drehzahl (Parameter [P:309], Geräteadresse Slave: "123") --> ASCII Datenantwort: 633 Hz Aktuelle Drehzahl (Parameter [P:309], Geräteadresse Slave: "123") -->... - Seite 29 Schnittstellen Datentyp Beschreibung Länge Beispiel l1 – l0 u_expo_new Positive Exponentialzahl. Die letzten bei- 100023 entspricht den Stellen sind der Exponent mit einem 1,0 · 10 Abzug von 20. 100000 entspricht 1,0 · 10 string16 Beliebige Zeichenkette mit 16 Zeichen. das_ist-ein_Beispiel ASCII-Codes zwischen 32 und 127 string8...
-
Seite 30: Parametersatz
Alle funktionsrelevanten Größen der Vakuumpumpe sind als Parameter in der Antriebselektronik ge- speichert. Jeder Parameter besitzt eine dreistellige Nummer und eine Benennung. Parameter können über Pfeiffer Vacuum Anzeige- und Bediengeräte oder über RS-485 mit dem Pfeiffer Vacuum Protokoll verwendet werden. -
Seite 31: Statusabfragen
Parametersatz Anzeige Bezeichnun- Funktionen Ein- min. max. spei- ten- griffs- heit fault cher- SpdSetMo- Drehzahlstell- 0 = aus betrieb 1 = ein CtrlViaInt Bedienung 1 = remote über Schnitt- 2 = RS-485 stelle 4 = PV.can 32 = Tasten an der Frontplatte 255 = Schnittstellenaus- wahl... -
Seite 32: Sollwertvorgaben
In der Antriebselektronik ist werkseitig der Grundparametersatz eingestellt. Für die Steue- rung von angeschlossenen externen Komponenten (z. B. Vakuummessgeräte) sind in den entsprechenden Pfeiffer Vacuum Anzeige- und Bediengeräten zusätzliche Parameter (er- weiterter Parametersatz) verankert. ● Bitte beachten Sie entsprechende Betriebsanleitung der jeweiligen Komponente. -
Seite 33: Betrieb
Wichtige Einstellwerte und funktionsrelevante Kenngrößen sind als Parameter werksseitig in der An- triebselektronik der Vakuumpumpe programmiert. Jeder Parameter besitzt eine dreistellige Nummer und eine Benennung. Betrieb und Steuerung durch Parameter ist über Pfeiffer Vacuum Anzeige- und Bediengeräte oder über RS-485 extern mittels Pfeiffer Vacuum Protokoll möglich. -
Seite 34: Anschlüsse Mit Dem Pfeiffer Vacuum Parametersatz Konfigurieren
Die Vakuumpumpe erreicht die angegebenen Werte für Saugleistung und Enddruck erst bei erreichter Betriebstemperatur. 8.3 Anschlüsse mit dem Pfeiffer Vacuum Parametersatz konfigurieren Die Antriebselektronik ist mit den Basisfunktionen werkseitig vorkonfiguriert und betriebsbereit. Für indi- viduelle Anforderungen können Sie die meisten Anschlüsse der Antriebselektronik mit dem Parameter- satz konfigurieren. -
Seite 35: Betriebsarten
► Schließen Sie die Fernbedienung über die 15-polige D-Sub-Buchse an. Die Steuerung erfolgt mittels "SPS-Pegel". Mit Peripheriegeräten DCU oder HPU betreiben 1. Beachten Sie für den Umgang mit dem Pfeiffer Vacuum Anzeige- und Bediengerät die dazugehö- rende Betriebsanleitung: – Betriebsanleitung "DCU" verfügbar im Download Center. -
Seite 36: Drehzahlstellbetrieb
Betrieb 3. Stellen Sie den Parameter [P:002] auf "1". 4. Kontrollieren Sie die Solldrehzahlen (Parameter [P:309] oder [P:398]). 8.4.3 Drehzahlstellbetrieb Zulässiger Drehzahlbereich der Vakuumpumpe Parametrierung im Drehzahlstellbetrieb unterliegt dem zulässigen Drehzahlbereich der je- weiligen Vakuumpumpe. Die Antriebselektronik regelt automatisch auf den nächst gültigen Wert. -
Seite 37: Vakuumpumpe Ausschalten
► Beseitigen Sie die Ursache der Störung. ► Schalten Sie die Vakuumpumpe aus und wieder ein. Fehler alternativ quittieren über Pfeiffer Vacuum Anzeige- und Bediengerät ► Setzen Sie Parameter [P:010] auf den Wert "0/1". ► Setzen Sie die Fehlermeldung mit Parameter [P:009] oder durch Drücken der Taste am DCU zurück. -
Seite 38: Wartung
Wartung 9 Wartung 9.1 Wartungshinweise WARNUNG Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten Toxische Prozessmedien führen zur Kontamination der Geräte oder Teilen davon. Bei Wartungsar- beiten besteht Gesundheitsgefahr durch Kontakt mit diesen giftigen Substanzen. Die unzulässige Be- seitigung toxischer Substanzen führt zu Umweltschäden. ►... -
Seite 39: Checkliste Für Inspektion Und Wartung
Für die Durchführung von Wartungsarbeiten des Levels 2 empfehlen wir den Pfeiffer Vacu- um Service. Bei Überschreiten der genannten Intervalle oder bei unsachgemäß ausgeführ- ten Wartungsarbeiten, entfallen jegliche Gewährleistungs- und Haftungsansprüche gegen- über Pfeiffer Vacuum. Dies gilt auch, wenn Sie keine Originalersatzteile verwenden. Tätigkeit Inspektion... -
Seite 40: Membranen Und Ventile Wechseln
Wartung 9.3 Membranen und Ventile wechseln HINWEIS Sachschäden durch fehlerhafte Montage Verändertes Totvolumen durch falsche Montage der original Distanzscheiben verschlechtert das Endvakuum oder führt zum Lagerschaden. ► Bewahren Sie bei der Demontage die vorhandenen Distanzscheiben je Einbauort getrennt auf. ► Bauen Sie die gleiche Anzahl der original Distanzscheiben je Membrankopf ein. 9.3.1 Membrankopf und Ventile demontieren Benötigte Werkzeuge ●... -
Seite 41: Membranen Und Ventile Reinigen Und Austauschen
Wartung 7. Heben Sie die Membran am Rand leicht an. 8. Schrauben Sie die Membran von Hand aus dem Pleuel heraus. – Die Membran hat ein Rechtsgewinde. – Achten Sie auf die Distanzscheiben. 9.3.2 Membranen und Ventile reinigen und austauschen Voraussetzung ●... -
Seite 42: Außerbetriebnahme
Außerbetriebnahme 10 Außerbetriebnahme Beachten Sie vor dem Stillsetzen der Vakuumpumpe folgende Hinweise, um das Innere der Vakuum- pumpe (Schöpfraum) ausreichend gegen Korrosion zu schützen: Vorgehen für kurzfristiges Stillsetzen der Vakuumpumpe 1. Lassen Sie die Vakuumpumpe bei offenem Vakuumanschluss noch 5 bis 10 Minuten nachlaufen, um eventuelles Kondensat aus der Vakuumpumpe zu entfernen. -
Seite 43: Recycling Und Entsorgung
Schutz von Umwelt und Personen betreffenden Vorschriften er- folgen, um die Verschwendung von Naturressourcen zu reduzieren und Verschmutzungen zu verhindern. 11.1 Allgemeine Entsorgungshinweise Pfeiffer Vacuum Produkte enthalten Werkstoffe, die Sie recyclen müssen. ► Entsorgen Sie unsere Produkte nach Beschaffenheit als – Eisen – Aluminium –... -
Seite 44: Störungen
Störungen 12 Störungen 12.1 Allgemeines VORSICHT Verletzungsgefahr durch bewegliche Teile Nach Netzausfall oder nach Stillstand infolge Überhitzung, läuft der Motor selbstständig an. Es be- steht Verletzungsgefahr für Finger und Hände, wenn Sie in den Einflussbereich rotierender Teile ge- raten. ► Trennen Sie den Motor sicher vom Netz. ►... -
Seite 45: Fehlercodes
Warnungen (* Warning F––– *) führen nicht zum Abschalten der Vakuumpumpe. Fehlermeldungen behandeln 1. Lesen Sie Fehlercodes über Pfeiffer Vacuum Anzeige- und Bediengeräte oder einen PC aus. 2. Beseitigen Sie die Ursache der Störung. 3. Setzen Sie die Fehlermeldung mit Parameter [P:009] zurück. -
Seite 46: Warn- Und Fehlermeldungen Bei Betrieb Mit Dcu
● Tauschen Sie das Druckmessgerät kom- plett aus ** Error E040 ** Hardwarefehler ● externes RAM defekt ● Verständigen Sie den Pfeiffer Vacuum Ser- vice ** Error E042 ** Hardwarefehler ● EPROM Prüfsumme falsch ● Verständigen Sie den Pfeiffer Vacuum Ser-... -
Seite 47: Servicelösungen Von Pfeiffer Vacuum
Wir sind stets darauf bedacht, unsere Kernkompetenz, den Service an Vakuumkomponenten, zu per- fektionieren. Nach dem Kauf eines Produktes von Pfeiffer Vacuum ist unser Service noch lange nicht zu Ende. Oft fängt Service dann erst richtig an. Natürlich in bewährter Pfeiffer Vacuum Qualität. - Seite 48 6. Bringen Sie die Erklärung zur Kontaminierung außen an der Verpa- ckung an. ERKLÄRUNG KONTAMINIERUNG 7. Senden Sie nun Ihr Produkt an Ihr lokales Service Center. 8. Sie erhalten eine Rückmeldung/ein Angebot von Pfeiffer Vacuum. Für alle Serviceaufträge gelten unsere Verkaufs- und Lieferbedingungen sowie die Reparatur- und War- tungsbedingungen für Vakuumgeräte und -komponenten.
-
Seite 49: Ersatzteilpakete
Ersatzteilpakete 14 Ersatzteilpakete Ersatzteilpakete bestellen ► Halten Sie die Artikelnummer der Vakuumpumpe und ggf. noch weitere Angaben des Typenschil- des bereit. ► Setzen Sie nur original Ersatzteile ein. ► Achten Sie bei der Bestellung des Revisionssatzes auf die jeweilige Artikelnummer der Vakuum- pumpe. -
Seite 50: Zubehör
DCU 180, Display Control Unit mit Netzteil 19" PM C01 821 Verbindungskabel mit Schnittstelle RS-485 von MVP zu Netzteil PM 061 350 -T Verbindungskabel für HiPace mit TC 110/120 PM 061 543 -T Tab. 23: Accessories MVP 015-4 DC 50/56... -
Seite 51: Technische Daten Und Abmessungen
Technische Daten und Abmessungen 16 Technische Daten und Abmessungen 16.1 Allgemeines Grundlagen für die technischen Daten von Pfeiffer Vacuum Membranpumpen: ● Vorgaben nach PNEUROP Komitee PN5 ● ISO 21360:2012: "Vakuumtechnik - Standardverfahren zur Messung der Leistungsdaten von Va- kuumpumpen - Allgemeine Beschreibung"... -
Seite 52: Medienberührende Werkstoffe
4,1 kg E/A Schnittstellen RS-485 RS-485 Schalter Nein Nein Netzkabel enthalten Nein Nein Netzkabel Nein Nein Tab. 26: Technische Daten MVP 015-4 DC 16.3 Medienberührende Werkstoffe Pumpeneinzelteile Medienberührende Werkstoffe Membrane EPDM Ventile EPDM Kopfdeckel Aluminium Schlauchverbindung Winkelverschraubung Aluminium Gerade Verschraubung am Ansaugflansch... -
Seite 53: Abb. 13: Abmessungen Mvp 015-4 Dc Pumpstandausführung
Technische Daten und Abmessungen G1/8" G1/8" 5.5 (4x) Ø Abb. 13: Abmessungen MVP 015-4 DC Pumpstandausführung 53/56... -
Seite 54: Konformitätserklärung
DIN EN 61000-6-3:2007 + Ber. 2012 DIN EN 61010-1:2011 DIN EN IEC 63000:2019 DIN EN 61326-1:2013 Bevollmächtigter für die Zusammenstellung der technischen Unterlagen ist Herr Wolf- gang Bremer, Pfeiffer Vacuum GmbH, Berliner Straße 43, 35614 Aßlar. Unterschrift: Pfeiffer Vacuum GmbH Berliner Straße 43 35614 Aßlar Deutschland (Daniel Sälzer) - Seite 55 55/56...
