Wartung

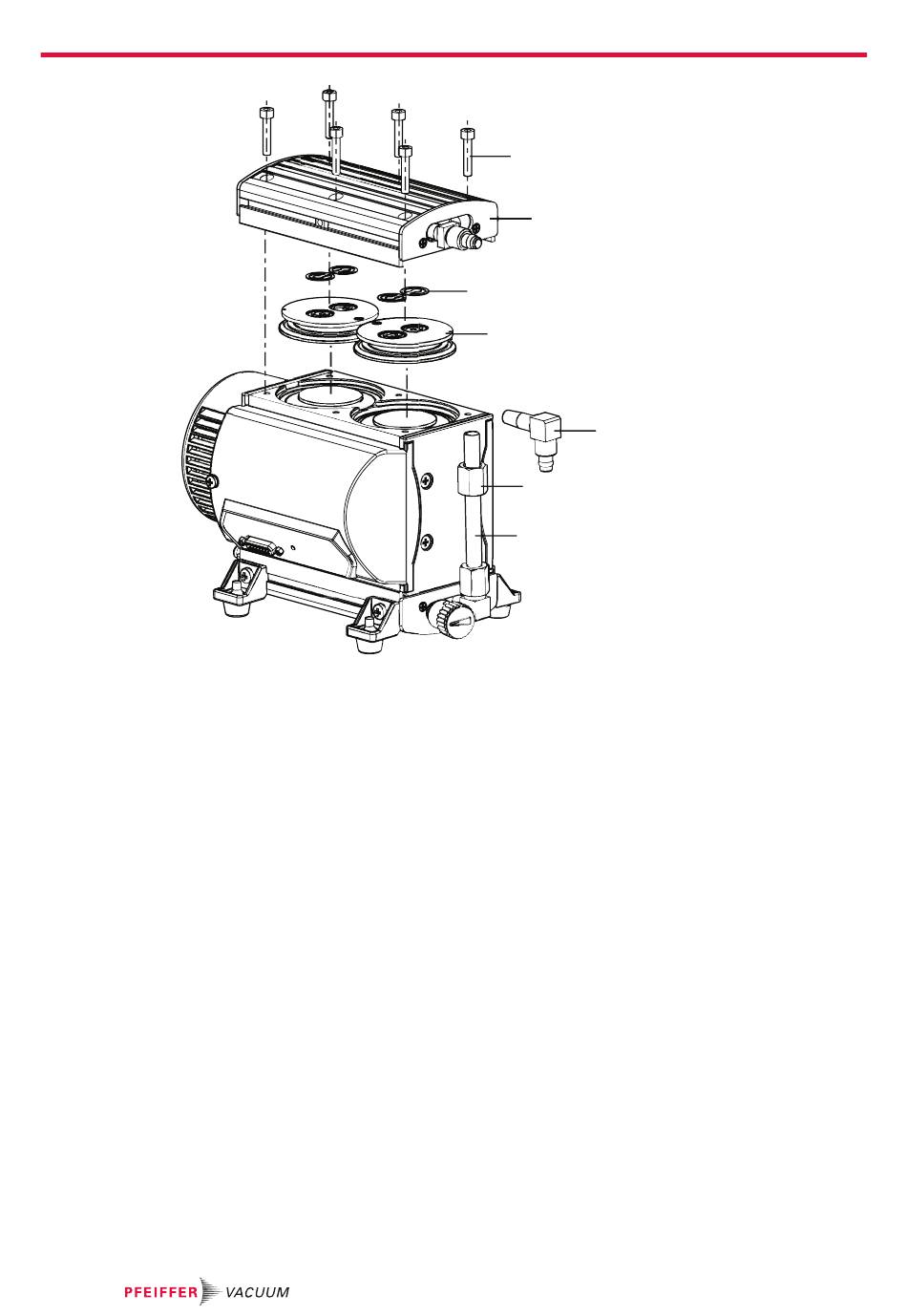

Abb. 11:
1 Zylinderschraube (6×)
2 Gehäusedeckel 1
3 Ventil (4×)
4 Kopfdeckel (2×)
Vorgehen
1. Lösen Sie die Verschraubung.
2. Drehen Sie das Winkelstück max. 1/4 Umdrehung gegen den Uhrzeigersinn, bis Sie die
3. Lösen Sie die Verschraubung.
4. Demontieren Sie die Schlauchverbindung.
5. Schrauben Sie die Zylinderschrauben am Gehäusedeckel heraus.
6. Nehmen Sie den Gehäusedeckel ab.
7. Nehmen Sie die Kopfdeckel mit jeweils den beiden Ventilen ab.
9.4.2 Membranen demontieren
Voraussetzung
● Pumpenkopf und Ventile demontiert
Benötigtes Werkzeug
● Membranschlüssel, SW 46
Benötigte Ersatzteile
● Revisionssatz inkl. Membranschlüssel
40/56
Pumpenkopf und Ventile
Schlauchverbindung lösen können.
– Falls die Ventile am Gehäusedeckel anhaften, lösen Sie die Ventile vorsichtig ab, andernfalls
nehmen Sie die Ventile von den Kopfdeckeln ab.
1
2
3
4
6
7
5
Winkelstück (2×)
6
Verschraubung
7
Schlauchverbindung
5
