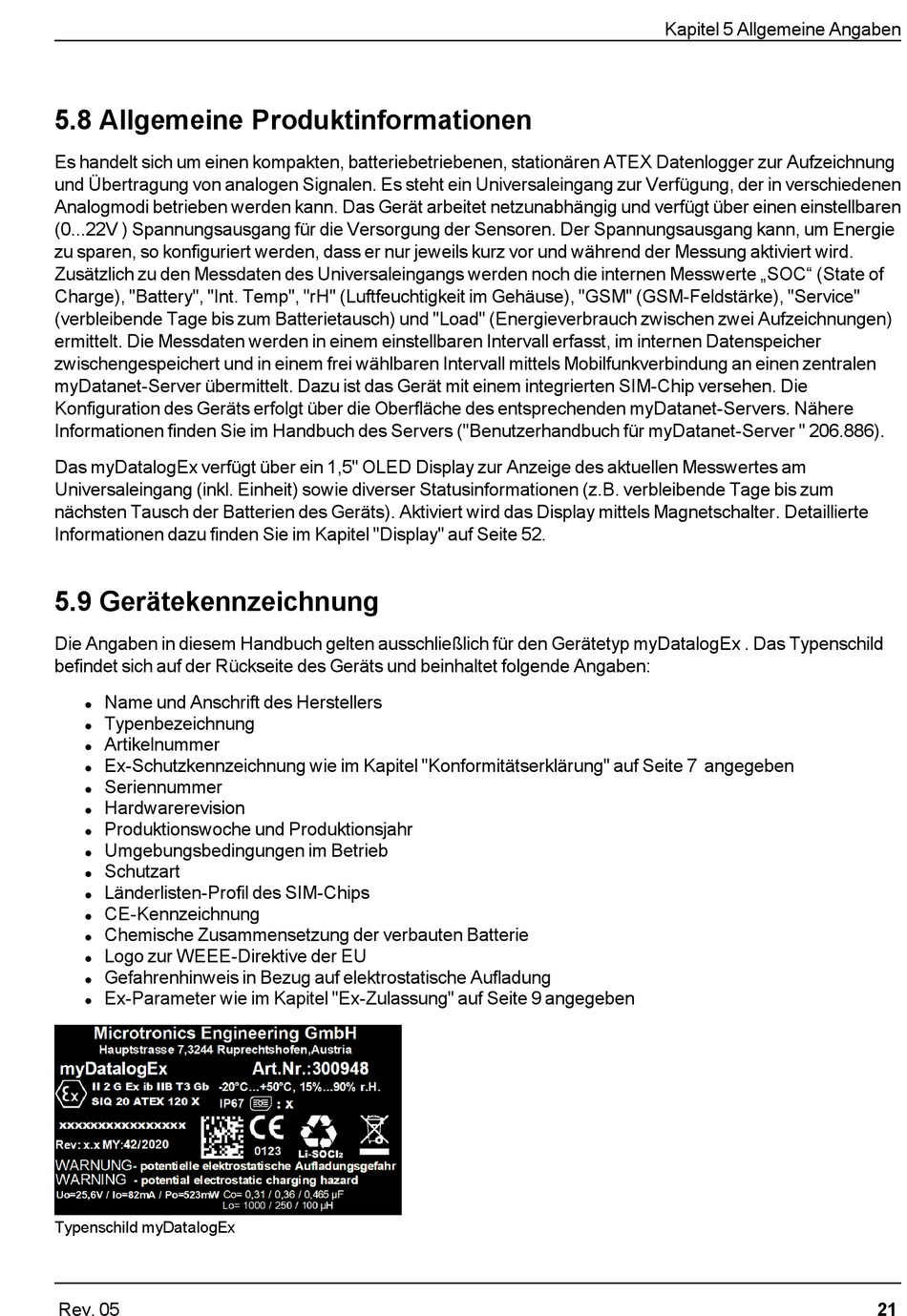

5.8 Allgemeine Produktinformationen
Es handelt sich um einen kompakten, batteriebetriebenen, stationären ATEX Datenlogger zur Aufzeichnung
und Übertragung von analogen Signalen. Es steht ein Universaleingang zur Verfügung, der in verschiedenen
Analogmodi betrieben werden kann. Das Gerät arbeitet netzunabhängig und verfügt über einen einstellbaren
(0...22V ) Spannungsausgang für die Versorgung der Sensoren. Der Spannungsausgang kann, um Energie
zu sparen, so konfiguriert werden, dass er nur jeweils kurz vor und während der Messung aktiviert wird.
Zusätzlich zu den Messdaten des Universaleingangs werden noch die internen Messwerte „SOC" (State of
Charge), "Battery", "Int. Temp", "rH" (Luftfeuchtigkeit im Gehäuse), "GSM" (GSM-Feldstärke), "Service"
(verbleibende Tage bis zum Batterietausch) und "Load" (Energieverbrauch zwischen zwei Aufzeichnungen)
ermittelt. Die Messdaten werden in einem einstellbaren Intervall erfasst, im internen Datenspeicher
zwischengespeichert und in einem frei wählbaren Intervall mittels Mobilfunkverbindung an einen zentralen
myDatanet-Server übermittelt. Dazu ist das Gerät mit einem integrierten SIM-Chip versehen. Die
Konfiguration des Geräts erfolgt über die Oberfläche des entsprechenden myDatanet-Servers. Nähere
Informationen finden Sie im Handbuch des Servers ("Benutzerhandbuch für myDatanet-Server " 206.886).
Das myDatalogEx verfügt über ein 1,5" OLED Display zur Anzeige des aktuellen Messwertes am
Universaleingang (inkl. Einheit) sowie diverser Statusinformationen (z.B. verbleibende Tage bis zum
nächsten Tausch der Batterien des Geräts). Aktiviert wird das Display mittels Magnetschalter. Detaillierte
Informationen dazu finden Sie im Kapitel "Display" auf Seite 52.
5.9 Gerätekennzeichnung
Die Angaben in diesem Handbuch gelten ausschließlich für den Gerätetyp myDatalogEx . Das Typenschild
befindet sich auf der Rückseite des Geräts und beinhaltet folgende Angaben:
Name und Anschrift des Herstellers
l
Typenbezeichnung
l
Artikelnummer
l
Ex-Schutzkennzeichnung wie im Kapitel "Konformitätserklärung" auf Seite 7 angegeben
l
Seriennummer
l
Hardwarerevision
l
Produktionswoche und Produktionsjahr
l
Umgebungsbedingungen im Betrieb
l
Schutzart
l
Länderlisten-Profil des SIM-Chips
l
CE-Kennzeichnung
l
Chemische Zusammensetzung der verbauten Batterie
l
Logo zur WEEE-Direktive der EU
l
Gefahrenhinweis in Bezug auf elektrostatische Aufladung
l
Ex-Parameter wie im Kapitel "Ex-Zulassung" auf Seite 9 angegeben
l
Typenschild myDatalogEx
Rev. 05
Kapitel 5 Allgemeine Angaben
21
