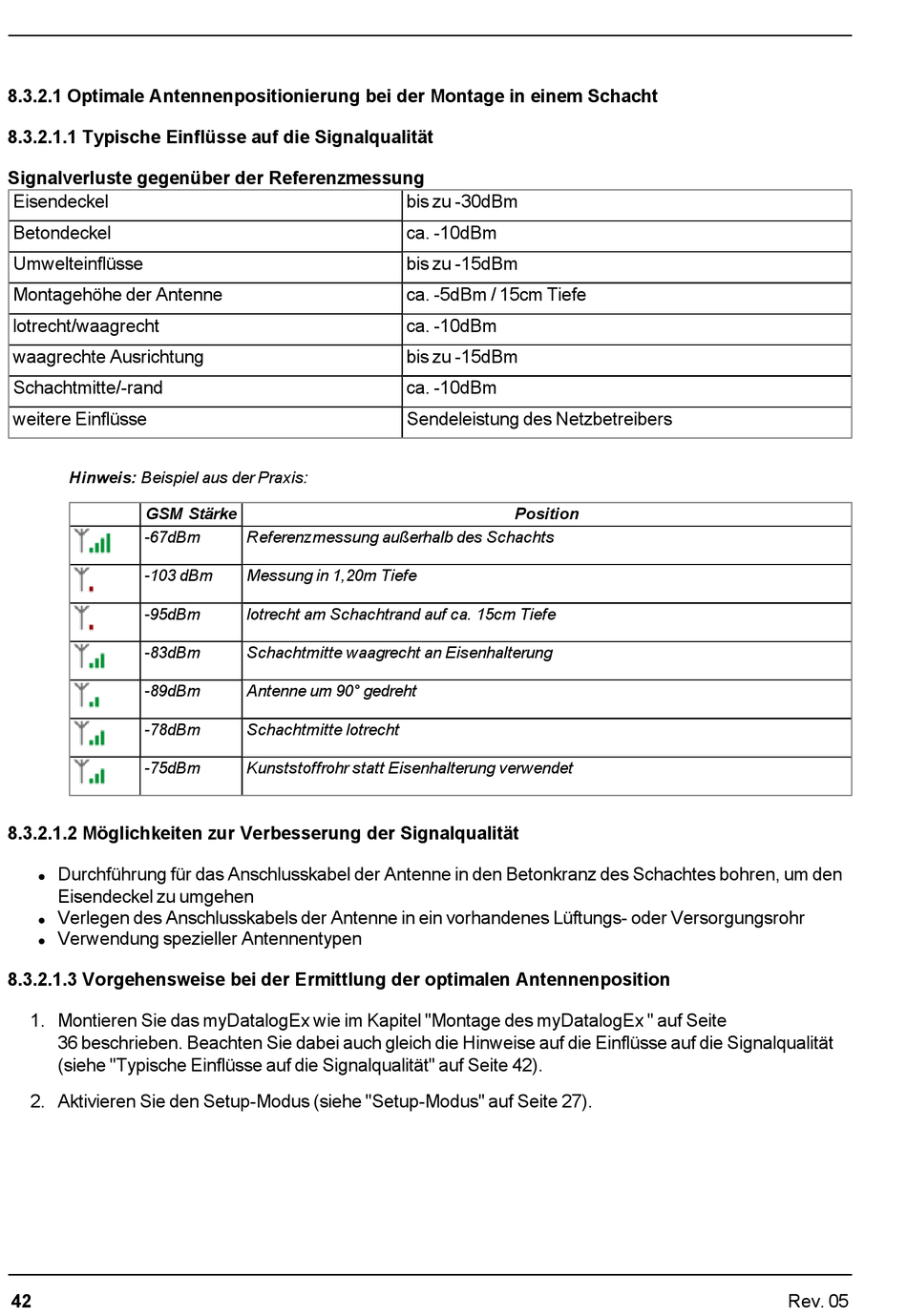

8.3.2.1 Optimale Antennenpositionierung bei der Montage in einem Schacht

8.3.2.1.1 Typische Einflüsse auf die Signalqualität
Signalverluste gegenüber der Referenzmessung
Eisendeckel
Betondeckel
Umwelteinflüsse
Montagehöhe der Antenne
lotrecht/waagrecht
waagrechte Ausrichtung
Schachtmitte/-rand
weitere Einflüsse
Hinweis: Beispiel aus der Praxis:
GSM Stärke
-67dBm
-103 dBm
-95dBm
-83dBm
-89dBm
-78dBm
-75dBm
8.3.2.1.2 Möglichkeiten zur Verbesserung der Signalqualität
Durchführung für das Anschlusskabel der Antenne in den Betonkranz des Schachtes bohren, um den
l
Eisendeckel zu umgehen
Verlegen des Anschlusskabels der Antenne in ein vorhandenes Lüftungs- oder Versorgungsrohr
l
Verwendung spezieller Antennentypen
l

8.3.2.1.3 Vorgehensweise bei der Ermittlung der optimalen Antennenposition

1. Montieren Sie das myDatalogEx wie im Kapitel "Montage des myDatalogEx " auf Seite
36 beschrieben. Beachten Sie dabei auch gleich die Hinweise auf die Einflüsse auf die Signalqualität
(siehe "Typische Einflüsse auf die Signalqualität" auf Seite 42).
2. Aktivieren Sie den Setup-Modus (siehe "Setup-Modus" auf Seite 27).
42
bis zu -30dBm
ca. -10dBm
bis zu -15dBm
ca. -5dBm / 15cm Tiefe
ca. -10dBm
bis zu -15dBm
ca. -10dBm
Sendeleistung des Netzbetreibers
Referenzmessung außerhalb des Schachts
Messung in 1,20m Tiefe
lotrecht am Schachtrand auf ca. 15cm Tiefe
Schachtmitte waagrecht an Eisenhalterung
Antenne um 90° gedreht
Schachtmitte lotrecht
Kunststoffrohr statt Eisenhalterung verwendet
Position
