Sensoranschluss

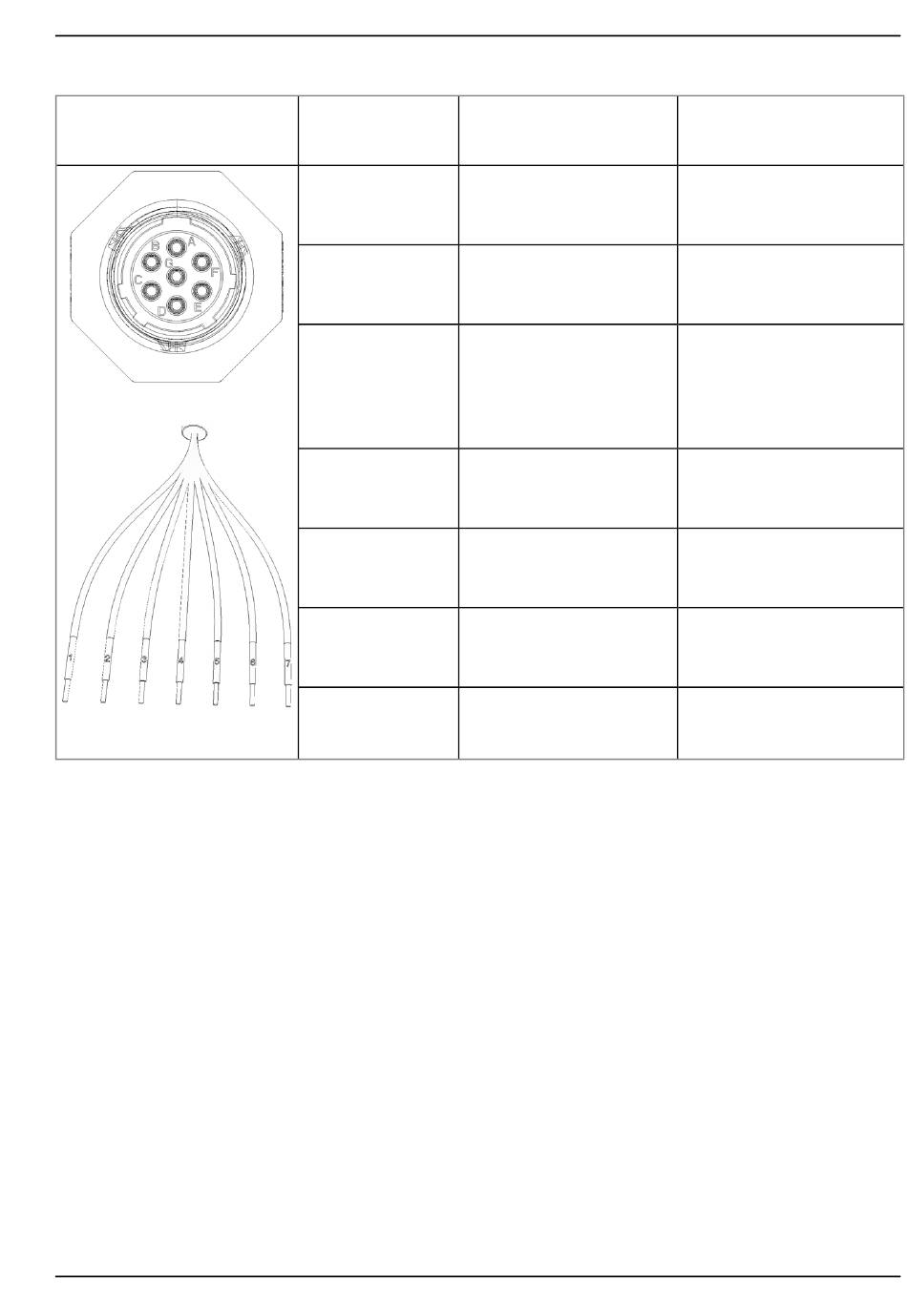

Sensoranschluss
Anschlusskabel 7pol. für
Sensoren 2,8m
1. Verbinden Sie Ihre Sensoren mit dem Sensoranschluss. Sie können dazu das im Lieferumfang
enthaltene Anschlusskabel 7pol. für Sensoren 2,8m (206.602) oder den Kabelstecker 7pol. für
myDatalogMobile (206.654) verwenden. Weiteres Zubehör finden Sie im Kapitel "Ersatzteile und
Zubehör" auf Seite 79.
Wichtiger Hinweis: Wenn Sie das myDatalogEx in Bereichen mit explosiver Atmosphäre der
Zone 1 betreiben, beachten Sie beim Verbinden der offenen Enden des Anschlusskabel 7pol.
für Sensoren 2,8m (206.602) mit Ihren Sensoren die ATEX-Bestimmungen (z.B. Abstände der
Signalleitungen). Selbiges gilt, wenn Sie den Kabelstecker 7pol. für myDatalogMobile
(206.654) verwenden.
Wichtiger Hinweis: Bei Verwendung des Anschlusskabel 7pol. für Sensoren 2,8m (206.602)
schützen Sie die Verbindungsstelle zwischen Sensorkabel und Sensor in geeigneter Art und
Weise gegen das Eindringen von Feuchtigkeit und Staub. Sie können dazu das Klemmrohr
(300256 ) oder das Druckausgleichsklemmrohr (300131 ) verwenden (siehe "Verwendung der
Klemmrohre" auf Seite 41).
2. Schließen Sie die Antenne an (siehe "Anschluss der GSM-Antenne" auf Seite 41).
Rev. 05
Sensoranschluss
Anschlusskabel 7pol. für
(7pol. MIL
Buchse)
A
5
B
4
C
3
D
2
E
7
F
6
G
1
Sensoren 2,8m
(206.602)
Kapitel 8 Installation
Signal
NC
NC
schaltbare und einstellbare
Sensorversorgung (0...22V
)
NC
Universaleingang 1
NC
Masse
39
