3. Benutzen Sie den Niro Schäkel (206.325) und die Abspannklemme 5,5 - 10,5mm (301017) um das
Anschlusskabel des Sensors der Abbildung "Hängende Montage Detailansicht " auf Seite 37
entsprechend an einer Sprosse der Kanalleiter oder eines ähnlichen Befestigungspunktes zu
befestigen.
Wichtiger Hinweis: Der Sensoranschluss des myDatalogEx ist nicht dafür ausgelegt hohe
Lasten zu tragen. Daher muss eine Abspannklemme verwendet werden um das Sensorkabel
in geeigneter Weise zu befestigen.
4. Verbinden Sie das Sensorkabel mit dem Sensoranschluss des myDatalogEx .
Wichtiger Hinweis: Wenn Sie ein Klemmrohr zur Verbindung des Anschlusskabel 7pol. für
Sensoren 2,8m (206.602) mit dem eigentlichen Sensorkabel verwenden, muss sich das
Klemmrohr zwischen der Abspannklemme 5,5 - 10,5mm (301017) und dem Sensoranschluss
des myDatalogEx befinden (siehe "Verwendung der Klemmrohre" auf Seite 41).
8.3 Elektrische Installation
Wichtiger Hinweis: Um Schäden am Gerät zu vermeiden, darf nur qualifiziertes Personal die in
diesem Kapitel der Bedienungsanleitung beschriebene Installation durchführen.
8.3.1 Anschluss des Sensors
Wichtiger Hinweis:
Achten Sie auf eine sachgemäße Montage!
l
Befolgen Sie bestehende gesetzliche bzw. betriebliche Richtlinien!
l
Unsachgemäße Handhabung kann zu Verletzungen und/oder Beschädigungen an den
l
Instrumenten führen!
Verlegen Sie alle Datenkabel so, dass sie keine Stolpergefahr darstellen und die Kabel keine
l
scharfen Krümmungen aufweisen.
Wenn kein Kabel mit dem Sensoranschluss verbunden ist, muss der Stecker mit der im
l
Lieferumfang enthaltenen Schutzkappe (Typ "UTS10DCG") versehen werden.

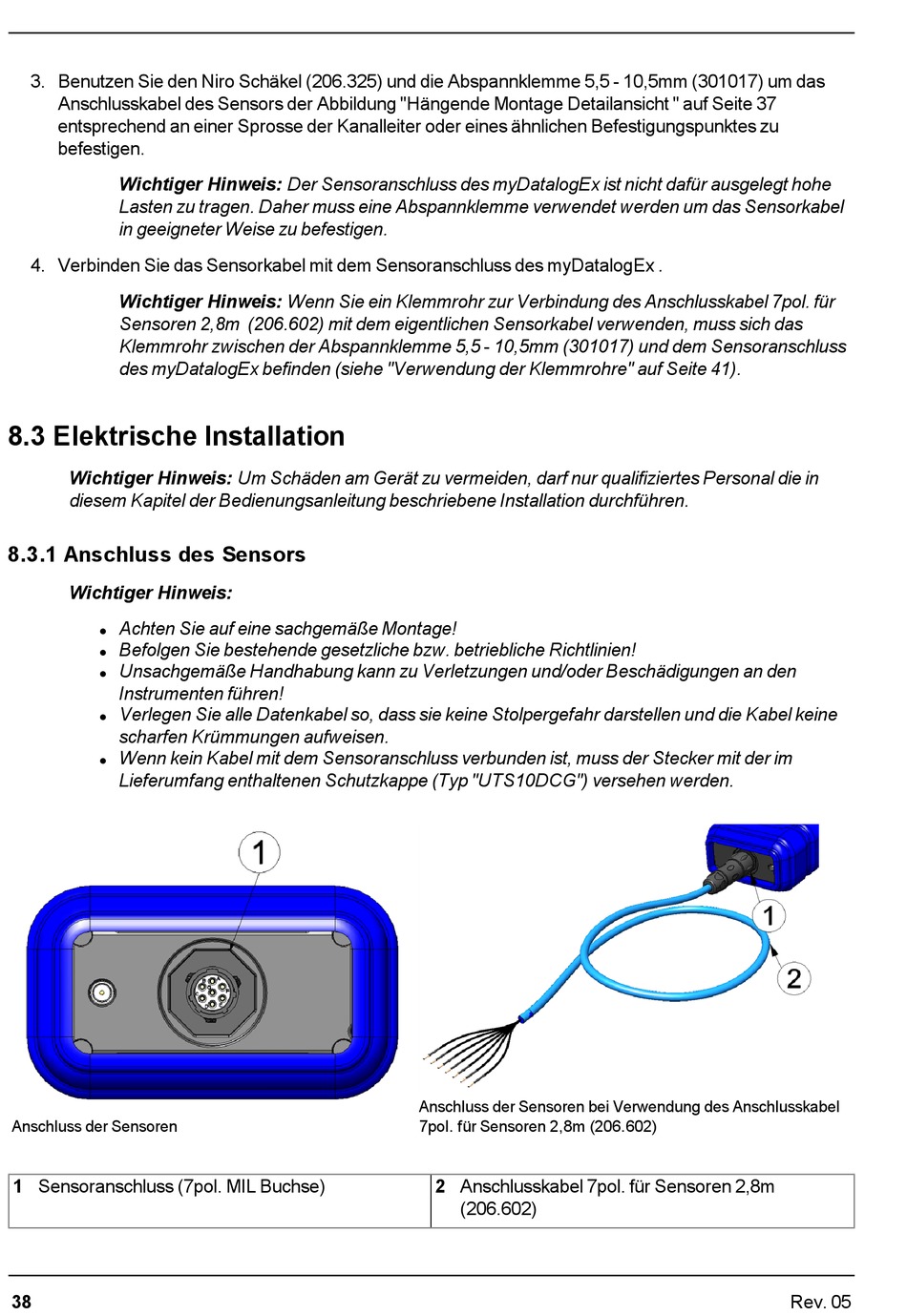

Anschluss der Sensoren
1 Sensoranschluss (7pol. MIL Buchse)
38
Anschluss der Sensoren bei Verwendung des Anschlusskabel
7pol. für Sensoren 2,8m (206.602)
2 Anschlusskabel 7pol. für Sensoren 2,8m
(206.602)
Rev. 05
