5.4 Dampfverteiler
5.4.1 Allgemeine Einbaurichtlinien
Für den Einbau von Dampfverteilern gelten
folgende Richtlinien:
Anordnung im Kanal
•
Die Dampfverteiler sollten so nah wie
möglich am Dampfluftbefeuchter instal-
liert werden, um Dampfverluste durch
Kondensation gering zu halten
•
Zu bevorzugen ist die Anordnung des
Dampfverteilers auf der Druckseite des
Kanals
•
Dampfverteiler waagerecht einbauen,
damit ein sauberer Kondensatablauf
gewährleistet ist
•
In Luftrichtung vor dem/den Dampfver-
teiler/n ist ein Mindestabstand von je
0,3 m zu anderen Einbauten einzuhal-
ten
Zulässige Druckverhältnisse
•
Im Kanal dürfen max. 1500 Pa Über-
druck vorhanden sein (Ausnahme: für
SLE02, SLH 02, KIT E02 und KIT H02
sind nur 1200 Pa zulässig)
•
Auf der Saugseite darf ein Unterdruck
von max. - 500 Pa vorhanden sein
•
Bei Klimaanlagen mit höheren Drücken
müssen ggf. je nach vorhandenem
Gesamtdruck mit Ihrem Fachhändler
abgestimmte
Ablaufschlauchsystem
vorgenommen werden
Wasserablauf
•
Wir weisen darauf hin, dass gemäß der
VDI 6022 ein Wasserablauf innerhalb
der Befeuchtungsstrecke im Klimaka-
nal vorzusehen ist
*) s. Länge der Standard-
Dampfverteiler
Veränderungen
am
des
Gerätes
l*) (abhängig v. Kanalmaß)
Horizontaler Einbau in Kanal
Maßnahmen bei erhöhter Strömungsge-
schwindigkeit
•
Bei Strömungsgeschwindigkeiten über
3m/s kann es durch Vakuumbildung zu
Kondensatabflussproblemen
Dampfverteiler kommen. Abhilfe schafft
ggf. ein in der Horizontalachse um
einige Winkelgrad verdrehter Einbau
des Verteilers. Wenden Sie sich bei
Problemen bitte an Ihren Fachhändler.
5.4.2 Auslegungsempfehlungen
Die nachstehenden Empfehlungen gehen
von einer homogenen Luftströmung im Kanal
aus.

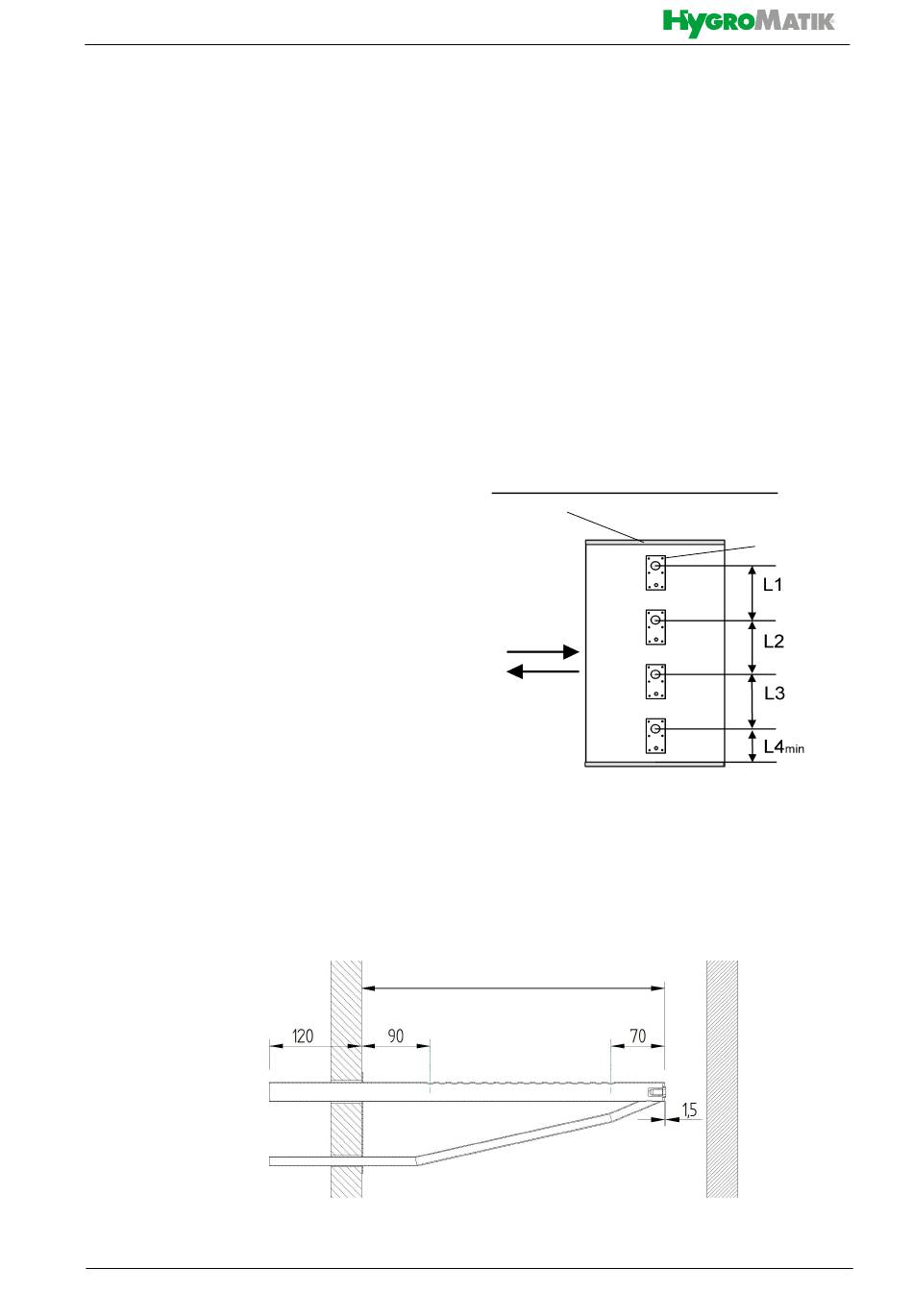

Horizontaler Einbau der Dampfverteiler
Standard-Dampfverteileranordnung:
Luftkanal
Luft-
richtung
Eine gleichmäßige Anordnung der Dampfver-
teiler über die Kanalhöhe fördert eine gleich-
mäßige Dampfverteilung im Kanal.
Nutzen Sie möglichst die komplette Kanalhö-
he!
am
Dampfverteiler
(Seitenansicht)
L1=L2=L3
Seite 18
