Zugriff auf das Blendenschiebermodul

Das Modul enthält die Blendenschieber, das Gobo-, Farb- und Animationsrad. Der Zugriff auf diese
Komponenten ist am einfachsten, wenn Sie das Modul aus dem Kopf entfernen.
Entfernen des Blendenschiebermoduls:
1. Entfernen Sie die Kopfabdeckungen, kippen Sie den Kopf mit der Frontlinse nach unten und der
Oberseite nach oben in eine arbeitsgerechte Position und verriegeln Sie die Tiltsperre (siehe "Zugriff auf
die Komponenten des Kopfes" auf Seite 17).
2. Siehe Bild 14. Lösen Sie die Kabelbäume an der Stelle A im Zoom/Fokusmodul. Lösen Sie beide
Verbinder B der Anschlüsse Projection und die Verbinder des Farbmischmoduls (Anschluss Color
Mixing) auf der Verteilerpatine C.
A
3. Siehe Bild 15.
Lösen Sie
beide Torx20-
Schrauben D,
heben Sie das
Modul aus
dem Kopf und
legen Sie es
mit den
Motoren nach
unten auf der
Arbeitsfläche
ab.
4. Montieren Sie das Modul in umgekehrter Reihenfolge. Klemmen Sie keine Kabel bei der Montage ein.
Zerlegen Sie das Blendenschiebermodul nicht ohne Service-Dokumentation oder Hilfe des
Martin-Services. Vor der Demontage des Moduls muss das Animationsrad entfernt werden.
18
C

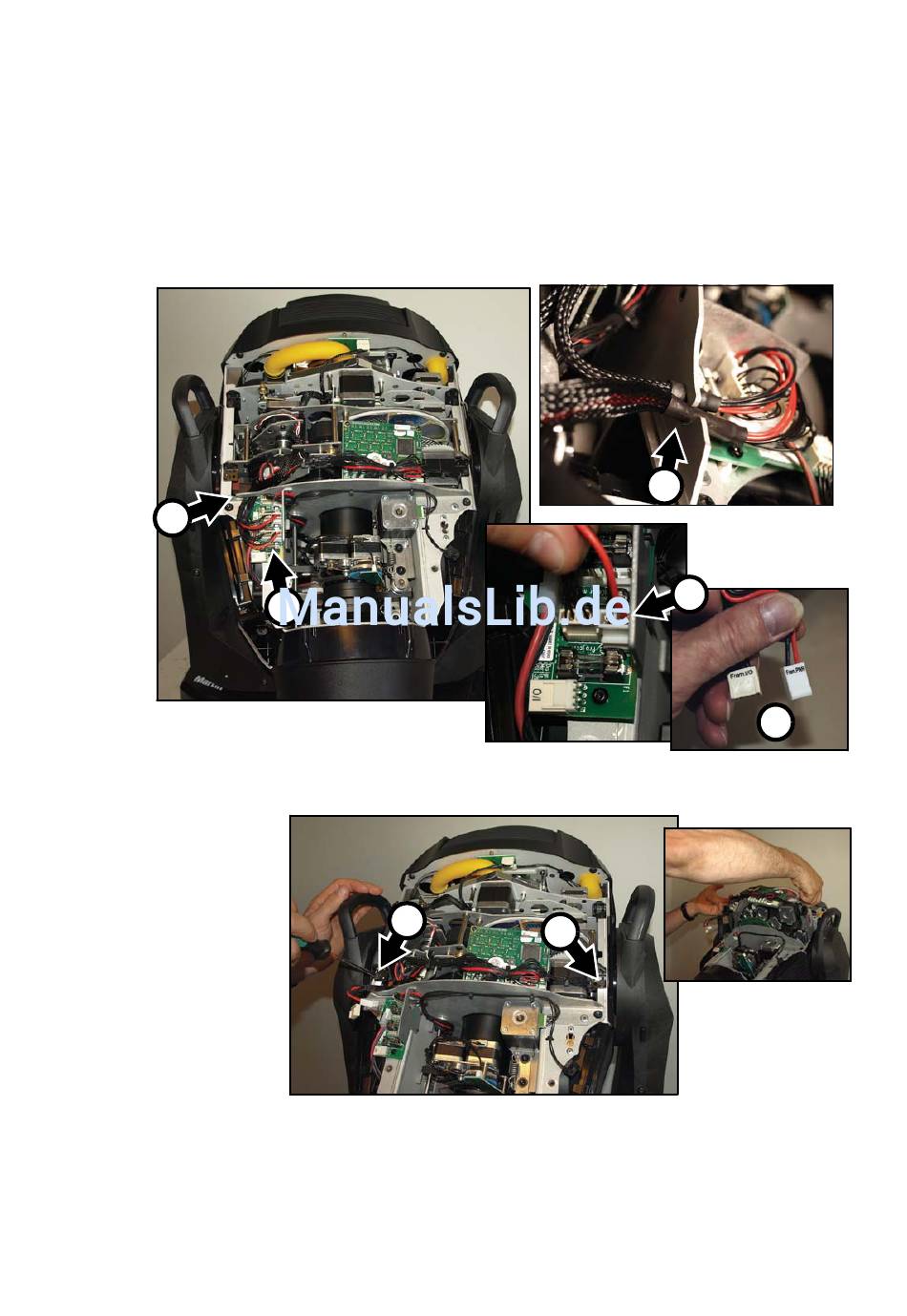

Bild 14: Trennen der Verbinder des Blendenschiebermoduls
D
Bild 15: Entfernen des Moduls aus dem Kopf
MAC Viper Performance Sicherheits- und Installationshinweise
