Zugriff auf die Komponenten des Kopfes

Warnung! Trennen Sie das Gerät allpolig vom Netz und lassen Sie es 30 Minuten abkühlen, bevor Sie
den Kopf öffnen.
Öffnen des Kopfes:
1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es 30 Minuten abkühlen und verriegeln Sie die
Tiltsperre.
2. Siehe Bild 12. Entfernen Sie beide Kopfabdeckungen nach Lösen der Torx25 Schrauben A. Lösen Sie
die Schrauben, bis sie frei drehen. Heben Sie die Vorderseite der Abdeckungen etwas vom Kopf weg
und ziehen Sie die Abdeckungen nach oben heraus.
3. Sie können die Kopfabdeckungen an den Fangseilen hängen lassen, für einfaches Arbeiten drücken Sie
die Halterung des Fangseiles B ein und schieben den Halter, bis Sie ihn entfernen können. Legen Sie
die Kopfabdeckungen zur Seite.
4. Für den einfachen Zugriff auf die Komponenten des
Kopfes stellen Sie den Kopf mit der Oberseite nach oben
(die Beschriftung der Lampenabdeckung ist seitenrichtig)
und kippen die Frontlinse leicht nach unten. Verriegeln
Sie in dieser Position die Tiltsperre.
Montage der Kopfabdeckungen:
1. Siehe Bild 12. Drücken Sie die Halter B der Fangseile der
Kopfabdeckungen in ihre Montagelöcher und schieben
Sie die Halter nach außen, bis sie einrasten.
2. Schieben Sie die Kopfabdeckung in ihren Halter am
Lampenhaus, legen Sie die Abdeckung am Kopf an und
ziehen Sie beide Torx25 Halteschrauben fest. Prüfen Sie
den sicheren Sitz der Kopfabdeckung.
3. Lösen Sie die Tiltsperre, bevor Sie den MAC Viper
Performance einschalten oder im Flightcase verpacken.
A

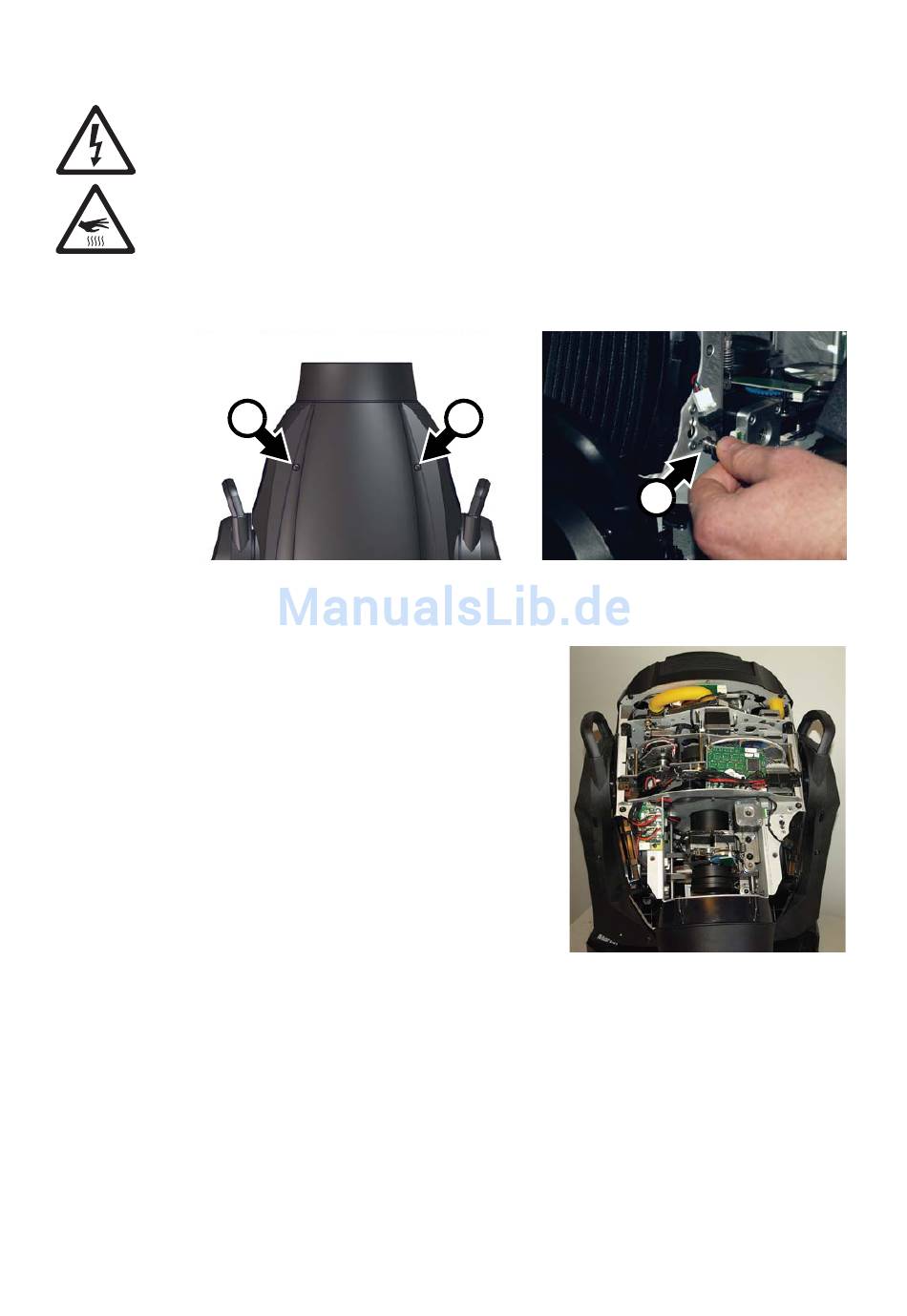

Bild 12: Entfernen der Kopfabdeckungen
Wartung und Reparatur
A
Bild 13: Optimale Position des
Kopfes für Wartungsarbeiten
B
