7. Entfernen Sie das verbrauchte Filterelement. Montieren Sie das neue Filterelement. Die Rippen des
neuen Filterelementes müssen parallel zu den Rippen des Abdeckgitters verlaufen (siehe Bild 17).
8. Siehe Bild 16. Führen Sie die
den Verschlüssen C gegenüber
liegende Seite des Abdeck-
gitters in das Filtergehäuse ein.
Drücken Sie auf das Abdeck-
gitter, bis die Verschlüsse C
einrasten. Prüfen Sie den
korrekten Sitz des Abdeck-
gitters: der Lüfter darf keine
ungefilterte Luft ansaugen.
9. Schließen Sie den Stecker B
des Lüfters an.
10. Schieben Sie das hintere Ende
des Filtergehäuses in seine
Halterung. Positionieren Sie
das vordere Ende des
Gehäuses und ziehen Sie
beide Torx25 Schrauben A fest.
11. Montieren Sie die Kopfabdeckungen (siehe "Zugriff auf die Komponenten des Kopfes" auf Seite 17) und
lösen Sie die Tiltsperre vor Inbetriebnahme des Gerätes.
20
A
C
C

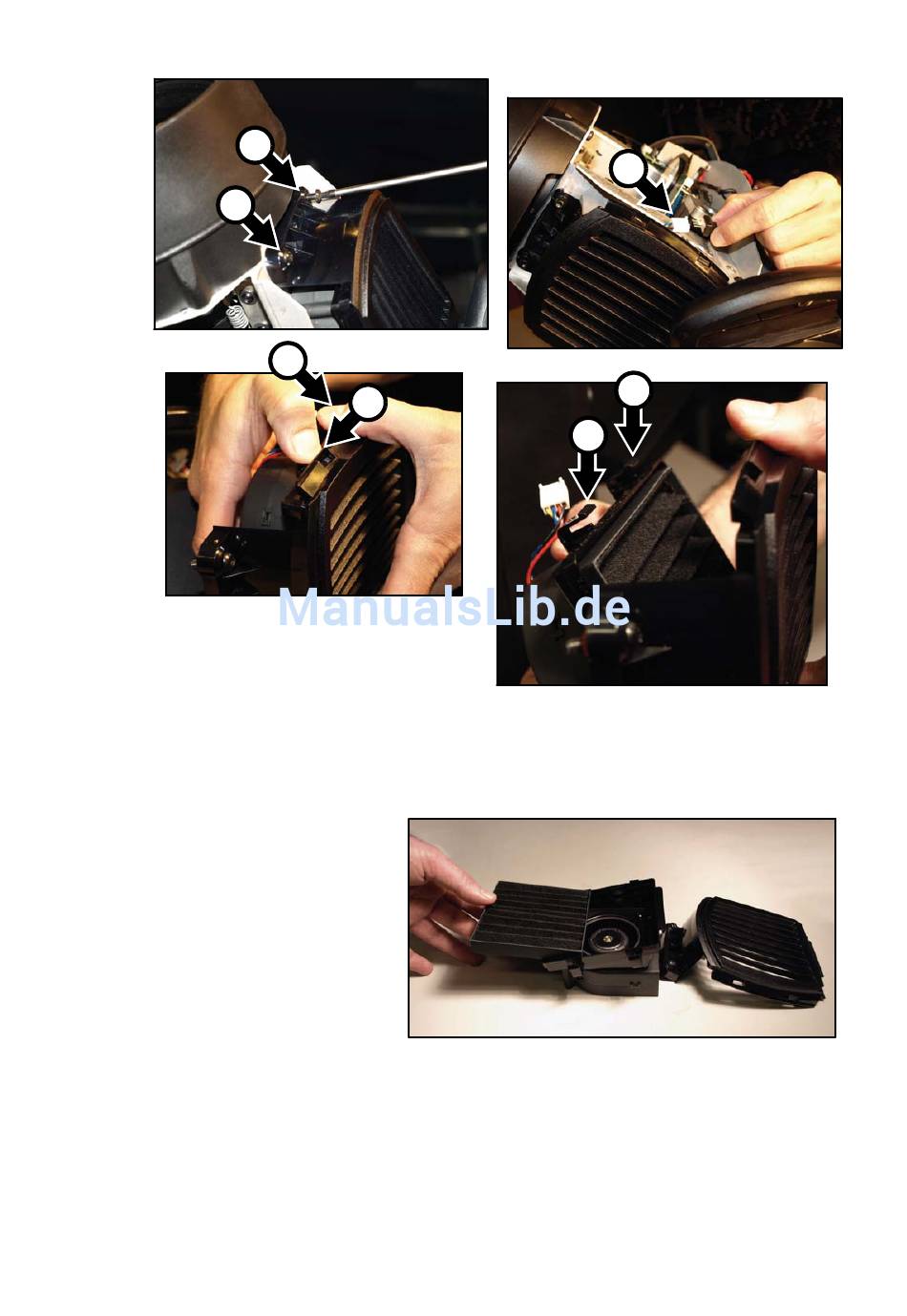

Bild 16: Entfernen des Luftfilters im Kopf
MAC Viper Performance Sicherheits- und Installationshinweise
B
C
C
Bild 17: Ausrichten des Filterelementes
