Martin MAC Viper Performance Installationsanleitung Seite 25

fest. Drücken Sie den Filter etwas nach oben, um ihn aus der Fassung zu lösen und ziehen Sie ihn
vorsichtig aus dem Halter C. Legen Sie den Filter auf einer sauberen, weichen Oberfläche oder in einer
Filterschachtel ab.
5. Tragen Sie beim Montieren eines Filters saubere
Baumwollhandschuhe. Die beschichtete Seite des
Filters muss zum Leuchtmittel zeigen (im MAC Viper
Performance muss die beschichtete Seite zum Farbrad
A und weg vom Halter C weisen). Wenn Sie einen
Gegenstand (z.B. Bleistiftspitze) an das Glas halten,
befindet sich zwischen dem Gegenstand und seiner
Reflexion eine Lücke, wenn der Gegenstand an die
nicht beschichtete Seite des Farbfilters gehalten wird.
6. Siehe Bild 26. Schieben Sie den Farbfilter in den Halter
C im Zentrum des Farbrades. Die obere Kante des
Farbfilters muss unter der Kante des Farbrades liegen,
damit der Farbfilter sicher gehalten wird.
7. Ersetzen Sie weitere Filter, wenn erforderlich.
8. Montieren Sie die Kopfabdeckungen (siehe "Zugriff auf die Komponenten des Kopfes" auf Seite 17) und
lösen Sie die Tiltsperre vor Inbetriebnahme des Gerätes.
Austauschen des Animationsrades
Der MAC Viper Performance verfügt über ein motorisiertes Animationsrad für Gobo-Animationseffekte. In
der Bedienungsanleitung des MAC Viper Performance (verfügbar zum Download unter www.martin.com)
finden Sie die weitere Informationen zum Animationsrad.
Ersetzen des Animationsrades:
1. rennen Sie das Gerät allpolig vom Netz und lassen Sie es 30 Minuten abkühlen.
2. Für den einfachen Zugriff auf die Komponenten des Kopfes stellen Sie den Kopf mit der Oberseite nach
oben und kippen die Frontlinse leicht nach unten (siehe "Zugriff auf die Komponenten des Kopfes" auf
Seite 17). Verriegeln Sie in dieser Position die Tiltsperre.
3. Entfernen Sie das Blendenschieber-Modul (siehe "Zugriff auf das Blendenschiebermodul" auf Seite 18).
C
A

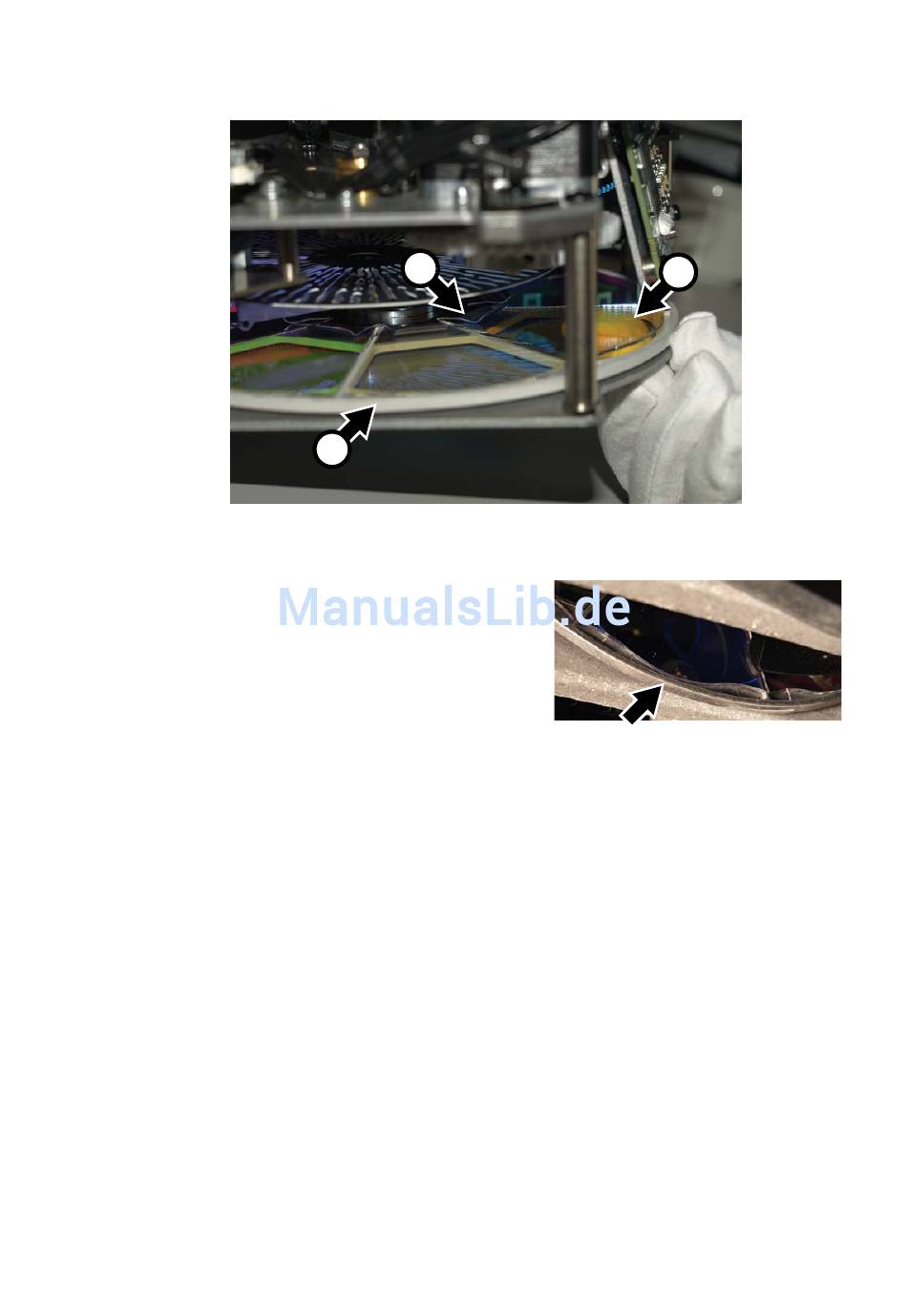

Bild 25: Entfernen eines Farbfilters
Wartung und Reparatur
B
Bild 26: Montieren eines Farbfilters
25
