4. Siehe Bild 27. Das Animationsrad wird magnetisch gehalten. Der Index B des Animationsrades muss in
die Aussparung A des Magnethalters eingreifen.
5. Siehe Bild 28. Für den einfachen Zugriff, drehen Sie das Zahnrad C der Positionierung des
Animationsrades, bis das Rad so weit wie möglich aus dem Modul herausfährt. Lösen Sie mit einem
Schlitzschraubendreher D das Animationsrad vom Magnethalter. Das Rad ist empfindlich. Verbiegen
Sie das Rad nicht bei Demontage, Lagerung oder Montage.
C
6. Das zu montierende Animaionsrad muss darf nicht verbogen sein. Es muss völlig plan sein. Durch
leichten Druck können Sie ein minimal gewölbtes Rad planen. Führen Sie das Rad in das Modul.
Richten Sie den Index des Rades auf die Aussparung des Halters aus. Zentrieren Sie das Rad und
drücken Sie es mit einem Schlitzschraubendreher, der möglichst nah in der Mitte des Rades angesetzt
wird, auf den Halter. Drehen Sie das Rad. Prüfen Sie die Planheit und prüfen Sie den korrekten Sitz der
Indizierung im Halter. Entfernen Sie das Rad und planen Sie es, wenn erforderlich.
7. Wenn keine weiteren Arbeiten auszuführen sind, montieren Sie die Kopfabdeckungen (siehe "Zugriff auf
die Komponenten des Kopfes" auf Seite 17) und lösen Sie die Tiltsperre vor Inbetriebnahme des
Gerätes.
26
A

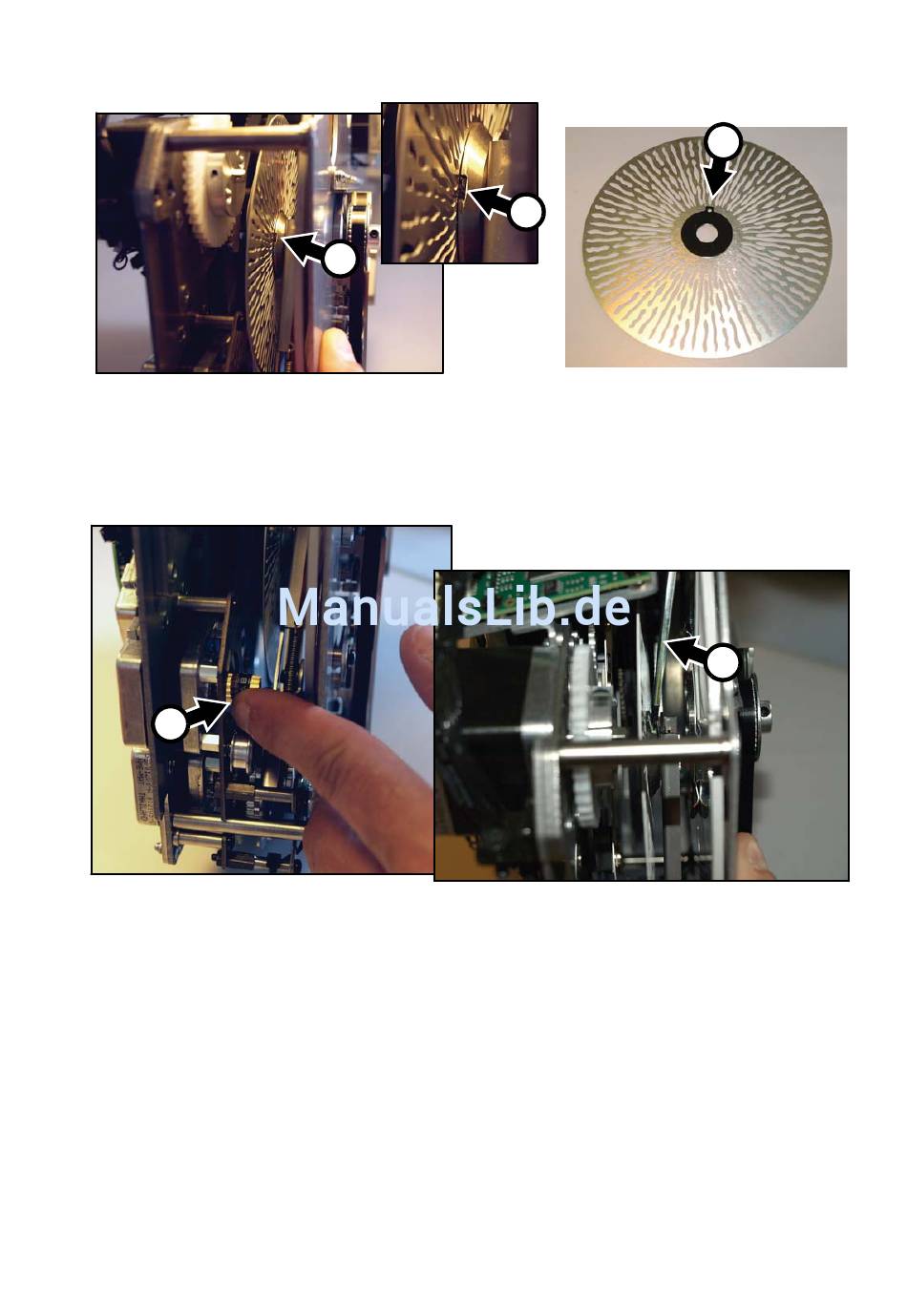

Bild 27: Index des Animationsrades
Bild 28: Entfernen des Animationsrades
