Martin MAC Viper Performance Installationsanleitung Seite 9

Montage an einer Truss
1. Vergewissern Sie sich, dass die
Befestigungsklemmen (nicht im
Lieferumfang) unbeschädigt und für
das 10-fache Gewicht des Geräts
zugelassen sind. Vergewissern Sie
sich, dass die tragende Struktur
mindestens für das 10-fache
Gewicht aller montierten Geräte,
Kabel, Hilfsmittel etc. zugelassen
ist.
2. Verschrauben Sie die Befesti-
gungsklemmen und den Klemmen-
adapter mit einer M12-Schraube
(Festigkeit 8.8 oder besser) und
einer selbstsichernden Mutter.
3. Siehe Bild 4. Beachten Sie die
Position des Pfeils an der Ba-
sis. Er markiert die Vorderseite
des Geräts.
4. Setzen Sie die Klemme auf zwei passende Montage-
punkte in der Basis des Geräts (Bild 5). Führen Sie die
Schnellverschlüsse ein und drehen Sie die Verschlüsse
eine viertel Umdrehung im Uhrzeigersinn. Installieren Sie
die zweite Klemme.
5. Sperren Sie den Bereich unterhalb des Arbeitsbereichs
ab. Befestigen Sie das Gerät von einer stabilen Plattform
aus so, dass der Pfeil FRONT an der Basis zur zu
beleuchtenden Fläche hin zeigt. Ziehen Sie die Klemmen
fest.

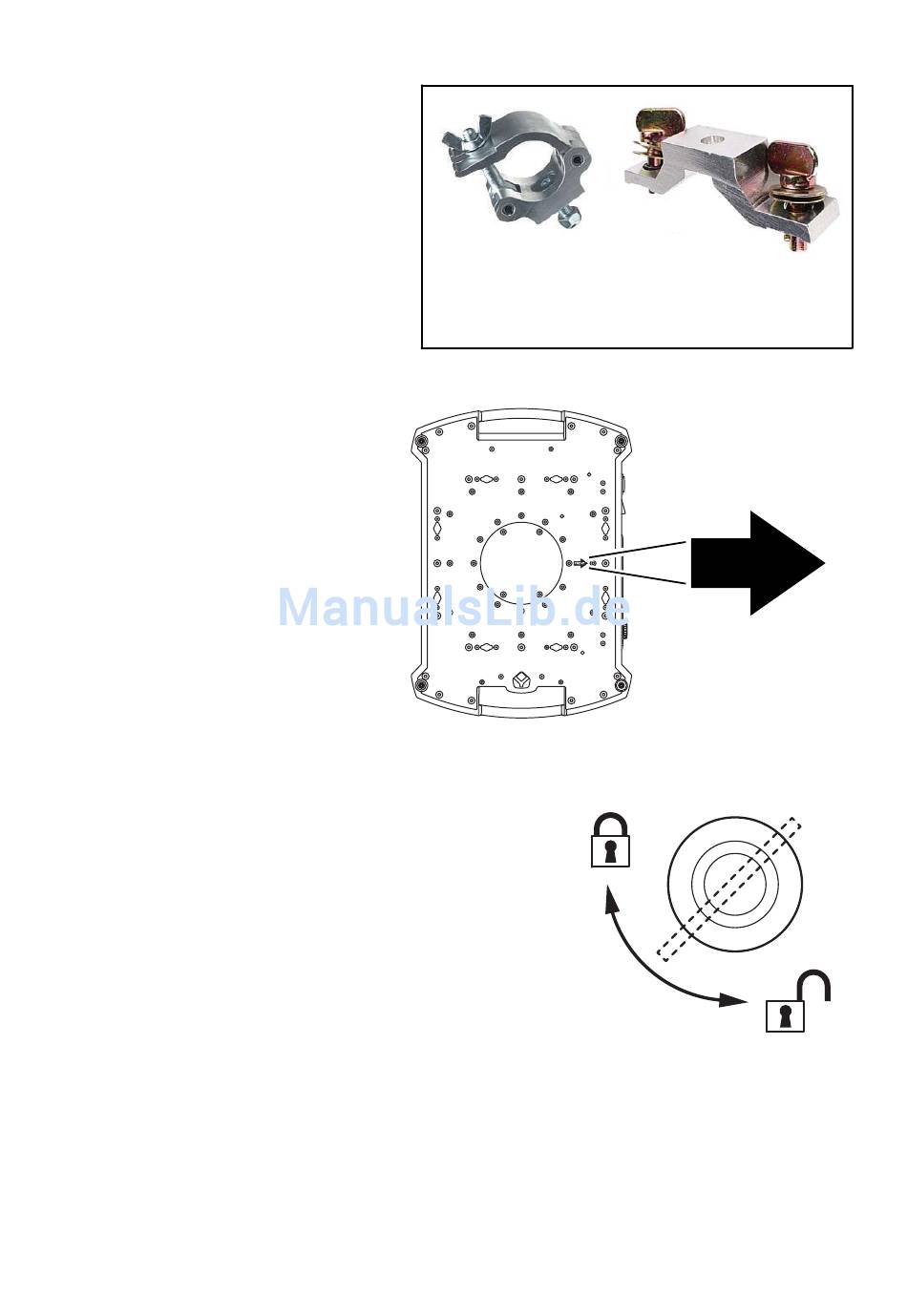

Halfcoupler
Befestigungsklemme
Bild 3: Martin Anschlagmittel
SAFETY WIRE
Bild 4: Vorderseite des Gerätes
Montage
Omega-Klemme
Klemmenadapter
FRONT
90°
Bild 5: Schnellverschluss
9
