Martin MAC Viper Performance Installationsanleitung Seite 24

8. Lösen Sie die Haltefeder mit einem kleinen Schraubendreher
(siehe Bild 22)und lassen Sie das Gobo aus der Fassung auf
eine weiche Unterlage fallen.
9. Legen Sie das neue Gobo in die Fassung. Die dem Leuchtmittel
zugewandte Seite zeigt zur Haltefeder (siehe Bild 22 und Bild
19).
10. Siehe Bild 23. Drehen Sie das Gobo im Halter bis beide
Markierungen (Pfeil) aufeinander ausgerichtet sind.
11. Montieren Sie die Haltefeder mit der engen Windung zum
Gobo zeigend (siehe Bild 22). Die enge Windung liegt im
Inneren der Feder, wenn Sie die Feder auf einer glatten
Oberfläche zusammendrücken. Schieben Sie das andere
Ende der Feder unter die Nut der Gobofassung.
12. Das Gobo darf nicht schief in der Fassung liegen. Verkanten
Sie die Feder während der Montage nicht, um das Gobo
nicht zu verkratzen.
13. Siehe Bild 24. Schieben Sie die Gobofassung in den Halter
des Goborades. Die Haltezungen A müssen in die Nut B des
Halters eingreifen. Der Magnet muss mit Ihrem
Referenzpunkt übereinstimmen. Drehen Sie die
Gobofassung, um den korrekten Sitz zu prüfen. Die Zahnrad
der Gobofassung muss in das Antriebsrad eingreifen.
14. Ersetzen Sie weitere Gobos einzeln, wenn erforderlich.
15. Montieren Sie die Kopfabdeckungen (siehe "Zugriff auf die
Komponenten des Kopfes" auf Seite 17) und lösen Sie die
Tiltsperre vor Inbetriebnahme des Gerätes.
Austauschen eines Farbfilters
Der MAC Viper Performance verfügt über sieben dichroitische Farbfilter. In der Bedienungsanleitung des
MAC Viper Performance (verfügbar zum Download unter www.martin.com) finden Sie die Bezeichnungen
und Artikelnummern der ab Werk montierten Farbfilter.
Verwenden Sie nur Original Martin™ Farbfilter. Behandeln und lagern Sie die Filter sorgfältig. Tragen Sie
Baumwollhandschuhe beim Hantieren mit Farbfiltern und halten Sie die Filter sehr sauber.
Austauschen eines Farbfilters:
1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es 30 Minuten abkühlen.
2. Für den einfachen Zugriff auf die Komponenten des Kopfes stellen Sie den Kopf mit der Oberseite nach
oben und kippen die Frontlinse leicht nach unten (siehe "Zugriff auf die Komponenten des Kopfes" auf
Seite 17). Verriegeln Sie in dieser Position die Tiltsperre.
3. Entfernen Sie das Blendenschieber-Modul (siehe "Zugriff auf das Blendenschiebermodul" auf Seite 18).
4. Siehe Bild 25. Drehen Sie das Farbrad A, bis Sie den gewünschten Filter B erreichen. Tragen Sie
saubere Baumwollhandschuhe. Halten Sie den Filter am äußeren Rand mit Zeigefinger und Daumen
24 MAC Viper Performance Sicherheits- und Installationshinweise

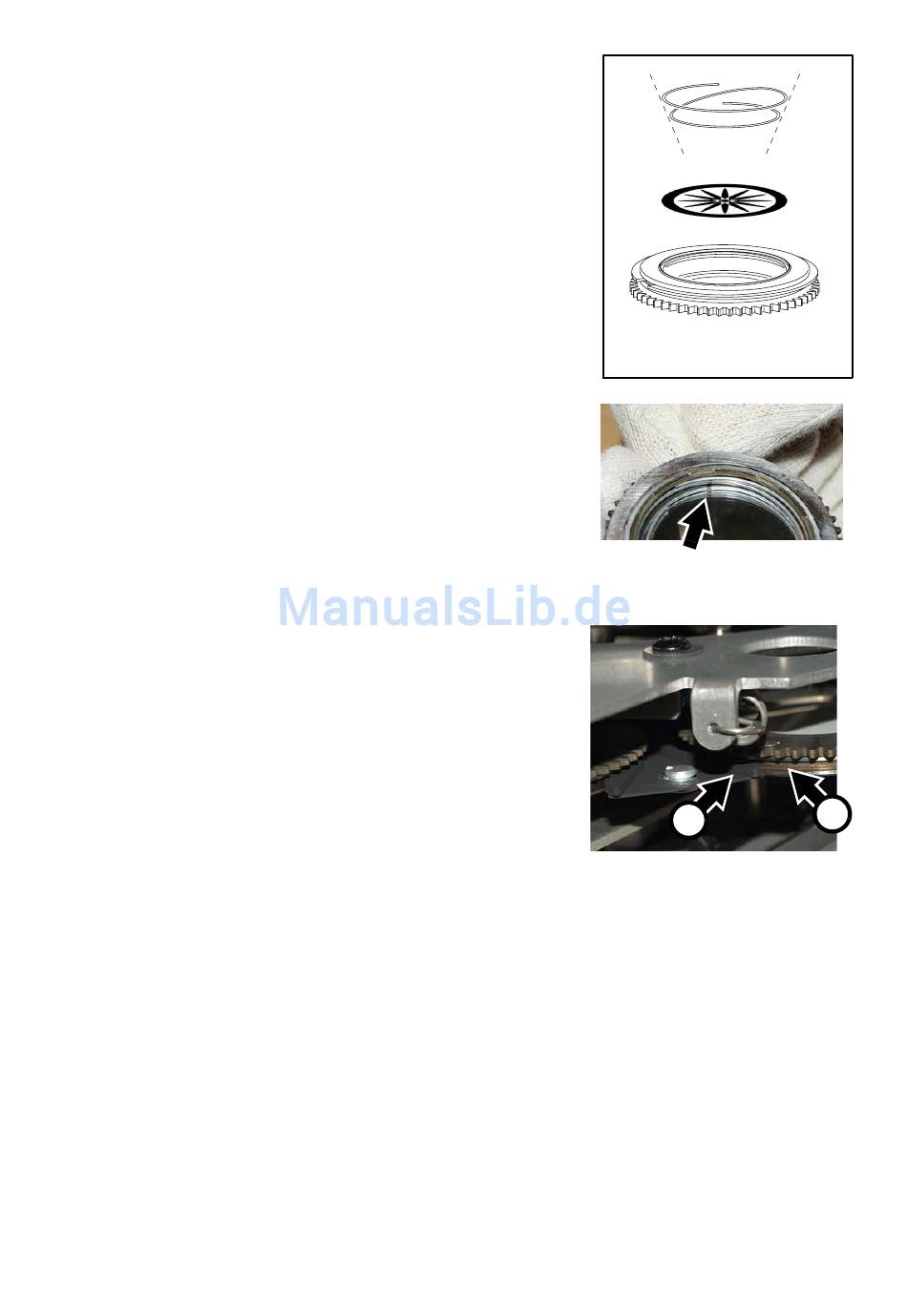

Bild 22: Gobofassung
Bild 23: Gobomarkierung
A
Bild 24: Gobohalter
B
