Achtung!
a
Jede missbräuchliche Verwendung ist unter-
sagt.
3

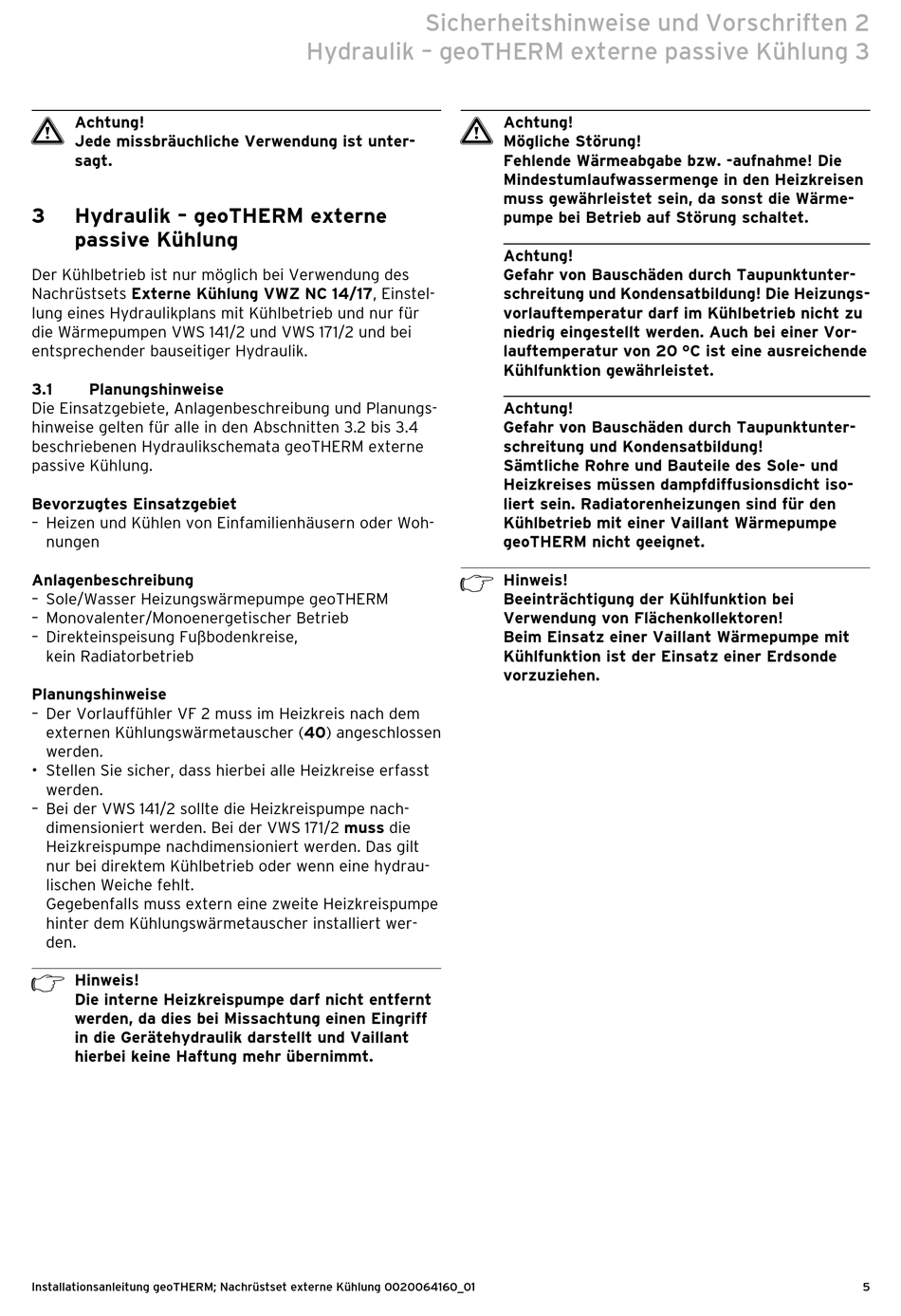

Hydraulik – geoTHERM externe
passive Kühlung
Der Kühlbetrieb ist nur möglich bei Verwendung des
Nachrüstsets Externe Kühlung VWZ NC 14/17, Einstel-
lung eines Hydraulikplans mit Kühlbetrieb und nur für
die Wärmepumpen VWS 141/2 und VWS 171/2 und bei
entsprechender bauseitiger Hydraulik.
3.1
Planungshinweise
Die Einsatzgebiete, Anlagenbeschreibung und Planungs-
hinweise gelten für alle in den Abschnitten 3.2 bis 3.4
beschriebenen Hydraulikschemata geoTHERM externe
passive Kühlung.
Bevorzugtes Einsatzgebiet
– Heizen und Kühlen von Einfamilienhäusern oder Woh-
nungen
Anlagenbeschreibung
– Sole/Wasser Heizungswärmepumpe geoTHERM
– Monovalenter/Monoenergetischer Betrieb
– Direkteinspeisung Fußbodenkreise,
kein Radiatorbetrieb
Planungshinweise
– Der Vorlauffühler VF 2 muss im Heizkreis nach dem
externen Kühlungswärmetauscher (40) angeschlossen
werden.
• Stellen Sie sicher, dass hierbei alle Heizkreise erfasst
werden.
– Bei der VWS 141/2 sollte die Heizkreispumpe nach-
dimensioniert werden. Bei der VWS 171/2 muss die
Heizkreispumpe nachdimensioniert werden. Das gilt
nur bei direktem Kühlbetrieb oder wenn eine hydrau-
lischen Weiche fehlt.
Gegebenfalls muss extern eine zweite Heizkreispumpe
hinter dem Kühlungswärmetauscher installiert wer-
den.
h
Hinweis!
Die interne Heizkreispumpe darf nicht entfernt
werden, da dies bei Missachtung einen Eingriff
in die Gerätehydraulik darstellt und Vaillant
hierbei keine Haftung mehr übernimmt.
Installationsanleitung geoTHERM; Nachrüstset externe Kühlung 0020064160_01
Sicherheitshinweise und Vorschriften 2
Hydraulik – geoTHERM externe passive Kühlung 3
a
h
Achtung!
Mögliche Störung!
Fehlende Wärmeabgabe bzw. -aufnahme! Die
Mindestumlaufwassermenge in den Heizkreisen
muss gewährleistet sein, da sonst die Wärme-
pumpe bei Betrieb auf Störung schaltet.
Achtung!
Gefahr von Bauschäden durch Taupunktunter-
schreitung und Kondensatbildung! Die Heizungs-
vorlauftemperatur darf im Kühlbetrieb nicht zu
niedrig eingestellt werden. Auch bei einer Vor-
lauftemperatur von 20 °C ist eine ausreichende
Kühlfunktion gewährleistet.
Achtung!
Gefahr von Bauschäden durch Taupunktunter-
schreitung und Kondensatbildung!
Sämtliche Rohre und Bauteile des Sole- und
Heizkreises müssen dampfdiffusionsdicht iso-
liert sein. Radiatorenheizungen sind für den
Kühlbetrieb mit einer Vaillant Wärmepumpe
geoTHERM nicht geeignet.
Hinweis!
Beeinträchtigung der Kühlfunktion bei
Verwendung von Flächenkollektoren!
Beim Einsatz einer Vaillant Wärmepumpe mit
Kühlfunktion ist der Einsatz einer Erdsonde
vorzuziehen.
5
