5 Montage des Cooling-Adapters

6 Austausch der Leiterplatte und des User Interfaces

5 Montage des Cooling-Adapters
d Gefahr!
Stromschlaggefahr!
Schalten Sie vor Elektroinstallationsarbeiten
immer alle Stromzufuhren ab. Stellen Sie
sicher, dass diese gegen unbeabsichtigtes
Wiedereinschalten gesichert sind.
1
4 4

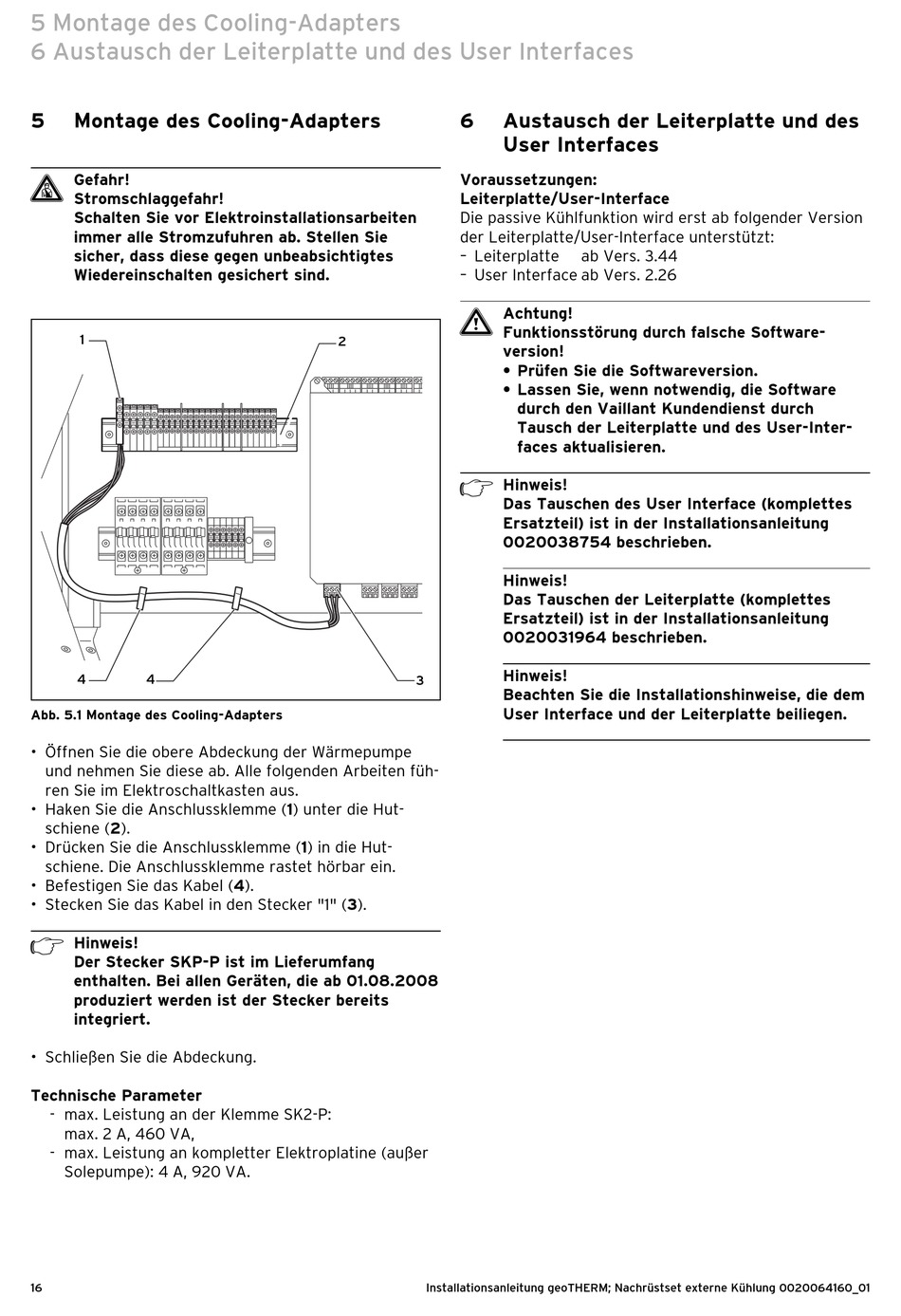

Abb. 5.1 Montage des Cooling-Adapters
• Öffnen Sie die obere Abdeckung der Wärmepumpe
und nehmen Sie diese ab. Alle folgenden Arbeiten füh-
ren Sie im Elektroschalt kasten aus.
• Haken Sie die Anschlussklemme (1) unter die Hut-
schiene (2).
• Drücken Sie die Anschlussklemme (1) in die Hut-
schiene. Die Anschlussklemme rastet hörbar ein.
• Befestigen Sie das Kabel (4).
• Stecken Sie das Kabel in den Stecker "1" (3).
h Hinweis!
Der Stecker SKP-P ist im Lieferumfang
enthalten. Bei allen Geräten, die ab 01.08.2008
produziert werden ist der Stecker bereits
integriert.
• Schließen Sie die Abdeckung.
Technische Parameter
- max. Leistung an der Klemme SK2-P:
max. 2 A, 460 VA,
- max. Leistung an kompletter Elektroplatine (außer
Solepumpe): 4 A, 920 VA.
16
6 Austausch der Leiterplatte und des
User Interfaces
Voraussetzungen:
Leiterplatte/User-Interface
Die passive Kühlfunktion wird erst ab folgender Version
der Leiterplatte/User-Interface unterstützt:
– Leiterplatte
– User Interface ab Vers. 2.26
Achtung!
a
Funktionsstörung durch falsche Software-
2
version!
• Prüfen Sie die Softwareversion.
• Lassen Sie, wenn notwendig, die Software
Hinweis!
h
Das Tauschen des User Interface (komplettes
Ersatz teil) ist in der Installations anleitung
0020038754 beschrieben.
Hinweis!
Das Tauschen der Leiterplatte (komplettes
Ersatz teil) ist in der Installations anleitung
0020031964 beschrieben.
Hinweis!
3
Beachten Sie die Installationshinweise, die dem
User Interface und der Leiterplatte beiliegen.
Installationsanleitung geoTHERM; Nachrüstset externe Kühlung 0020064160_01
ab Vers. 3.44
durch den Vaillant Kundendienst durch
Tausch der Leiterplatte und des User-Inter-
faces aktualisieren.
