Legende.
Bezeichnung
3
Wärmepumpe geoTHERM VWS ..x1/2
4
Pufferspeicher VPS
13
Witterungsgeführter Energiebilanzregler
13a
Fernbediengerät VR 90
13 b
- VR 60
16
Außentemperaturfühler
19
Maximalthermostat
30
Schwerkraftbremse
31
Regulierventil
32
Kappenventil
33
Schmutzfänger
36
Thermometer
37
Luftabscheider Spirovent
40
Kühlungswärmetauscher
42 a
Sicherheitsventil
42 b
Membran-Ausdehnungsgefäß Heizkreis
48
Manometer
52
Ventil Einzelraumregelung
57
Sole-Ausgleichsbehälter
58
Füll- und Entleerungsventil
66
Umwälzpumpe Kühlkreis
67
Mischer Kühlkreis
H
Heizung
HKa-P
Heizkreispumpe
HKa
Heizkreismischer
S
Sole
RF1
Rücklauftemperaturfühler
SK2-P
Umschaltventil Kühlbetrieb
VFa
Vorlauftemperaturfühler
VF1
Vorlauftemperaturfühler
VF2
Vorlauftemperaturfühler
-
geoTHERM Nachrüstset externe Kühlung

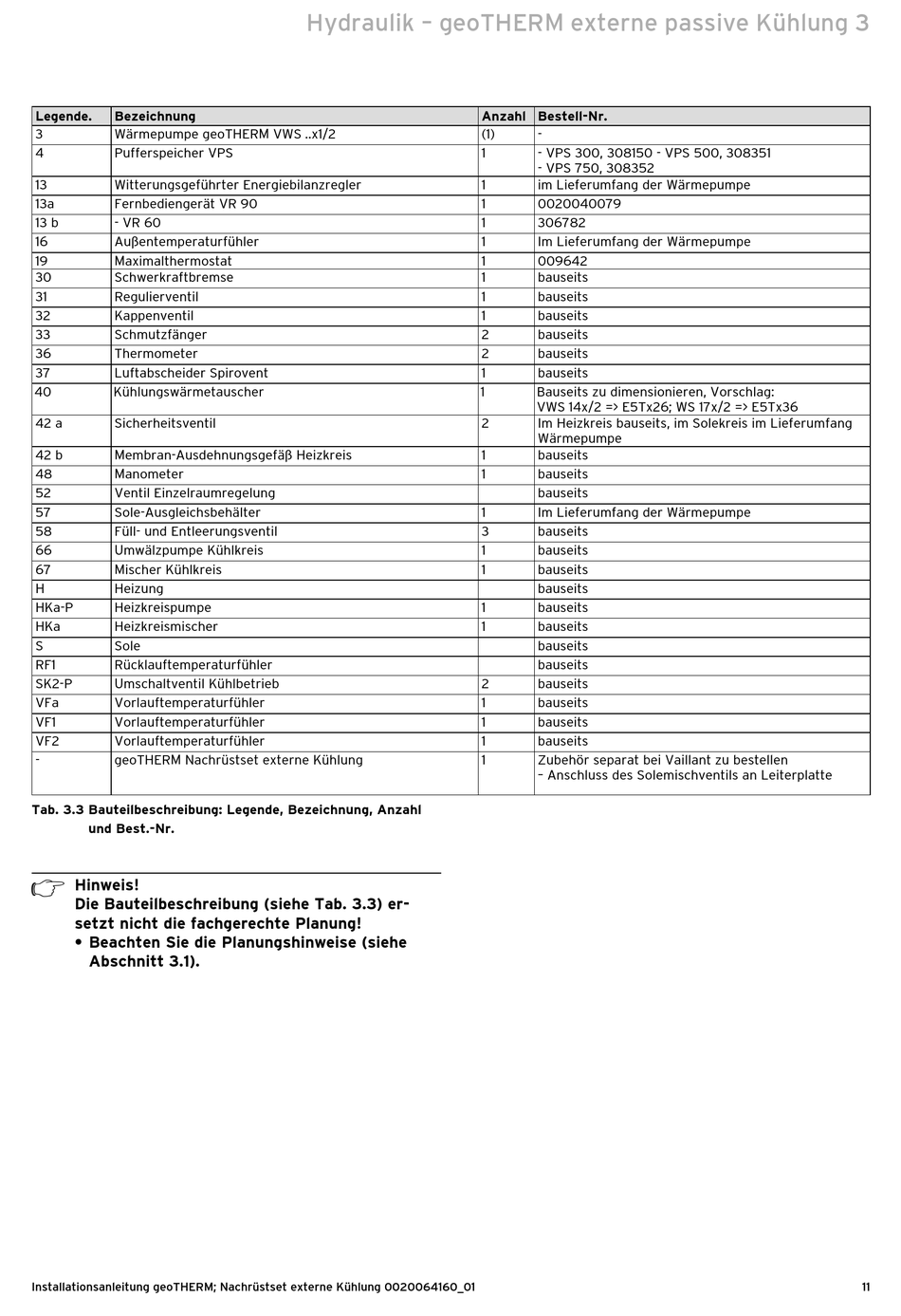

Tab. 3.3 Bauteilbeschreibung: Legende, Bezeichnung, Anzahl
und Best.-Nr.
h
Hinweis!
Die Bauteilbeschreibung (siehe Tab. 3.3) er-
setzt nicht die fachgerechte Planung!
• Beachten Sie die Planungshinweise (siehe
Abschnitt 3.1).
Installationsanleitung geoTHERM; Nachrüstset externe Kühlung 0020064160_01
Hydraulik – geoTHERM externe passive Kühlung 3
Anzahl Bestell-Nr.
(1)
-
1
- VPS 300, 308150 - VPS 500, 308351
- VPS 750, 308352
1
im Lieferumfang der Wärmepumpe
1
0020040079
1
306782
1
Im Lieferumfang der Wärmepumpe
1
009642
1
bauseits
1
bauseits
1
bauseits
2
bauseits
2
bauseits
1
bauseits
1
Bauseits zu dimensionieren, Vorschlag:
VWS 14x/2 => E5Tx26; WS 17x/2 => E5Tx36
2
Im Heizkreis bauseits, im Solekreis im Lieferumfang
Wärmepumpe
1
bauseits
1
bauseits
bauseits
1
Im Lieferumfang der Wärmepumpe
3
bauseits
1
bauseits
1
bauseits
bauseits
1
bauseits
1
bauseits
bauseits
bauseits
2
bauseits
1
bauseits
1
bauseits
1
bauseits
1
Zubehör separat bei Vaillant zu bestellen
– Anschluss des Solemischventils an Leiterplatte
11
