Austausch Der Leiterplatte Und Des User Interfaces - Vaillant geoTHERM VWZ NC 14/17 Installationsanleitung

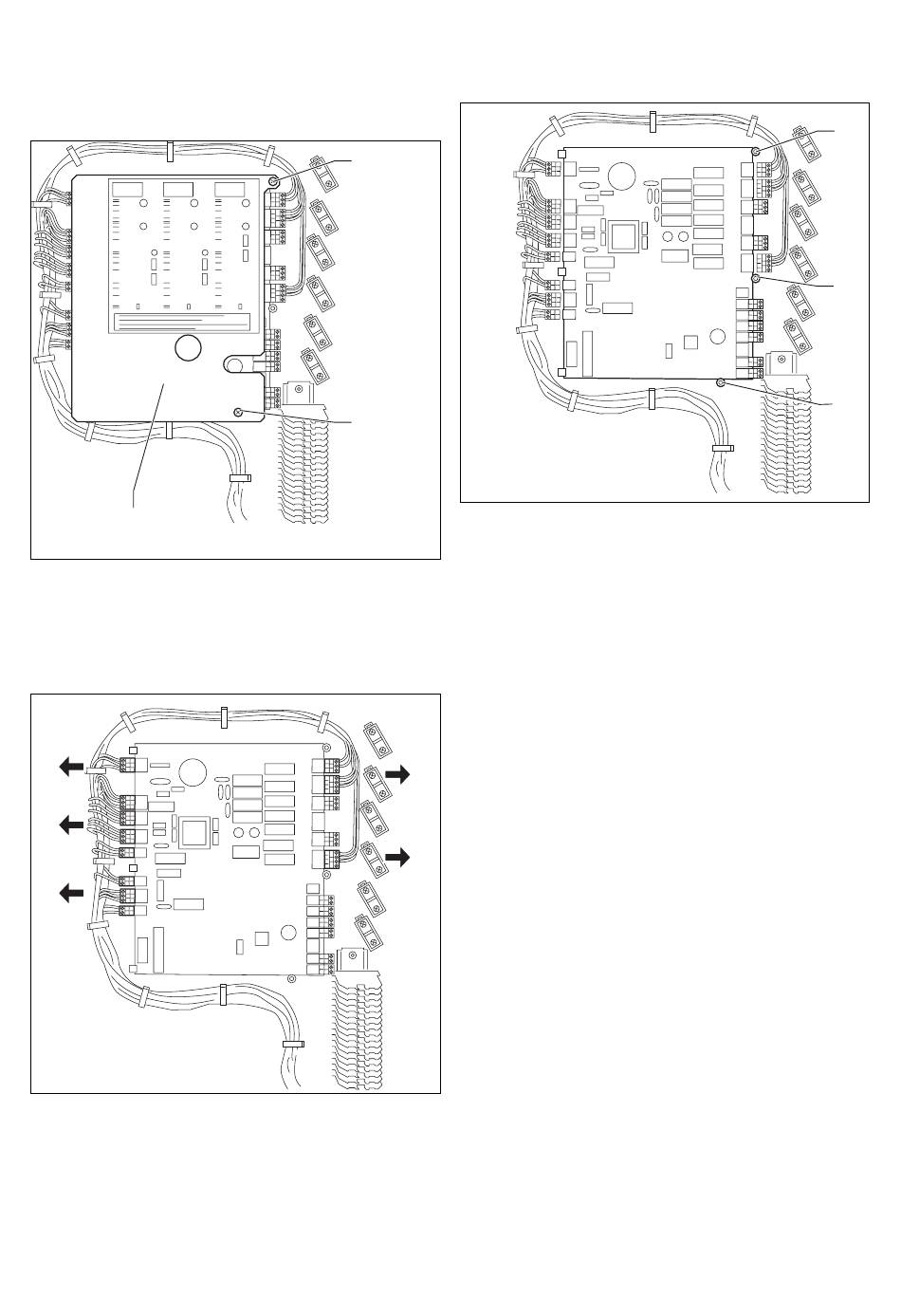

So tauschen Sie die Leiterplatte (s. Abb. 6.1 bis 6.3):
2
Abb. 6.1 Abdeckblech entfernen
• Entfernen Sie die 2 Schrauben (1) an dem Abdeck-
blech (2) und nehmen Sie das Abdeckblech ab.
Abb. 6.2 Steckverbindungen lösen
• Lösen Sie sämtliche Steckverbindungen.
Installationsanleitung geoTHERM; Nachrüstset externe Kühlung 0020064160_01

Austausch der Leiterplatte und des User Interfaces 6

1
1
Abb. 6.3 Haltebolzen entfernen
• Schrauben Sie die 3 Haltebolzen (1) ab und achten Sie
auf die sehr kleinen Unterlegscheiben.
• Ziehen Sie die Leiterplatte ab.
• Montieren Sie die Leiterplatte mit der benötigten Soft-
wareversion in umgekehrter Reihenfolge.
• Montieren Sie wieder das Abdeckblech und stecken
Sie alle notwendigen Stecker in die dafür vorgese-
henen Buchsen ein.
1
1
1
17
