3 Hydraulik – geoTHERM externe passive Kühlung
3.4
Hydraulik – geoTHERM externe passive
Kühlung mit Puffer speicher (VPS)
Die externe passive Kühlung mit Pufferspeicher (VPS)
ist nur gültig für die Wärmepumpen VWS 141/2 und
VWS 171/2.
Eine Aussage zu ausgewählten Sonderfällen erfolgt nur
auf Nachfrage.
42a
57
58
58
65
31
31

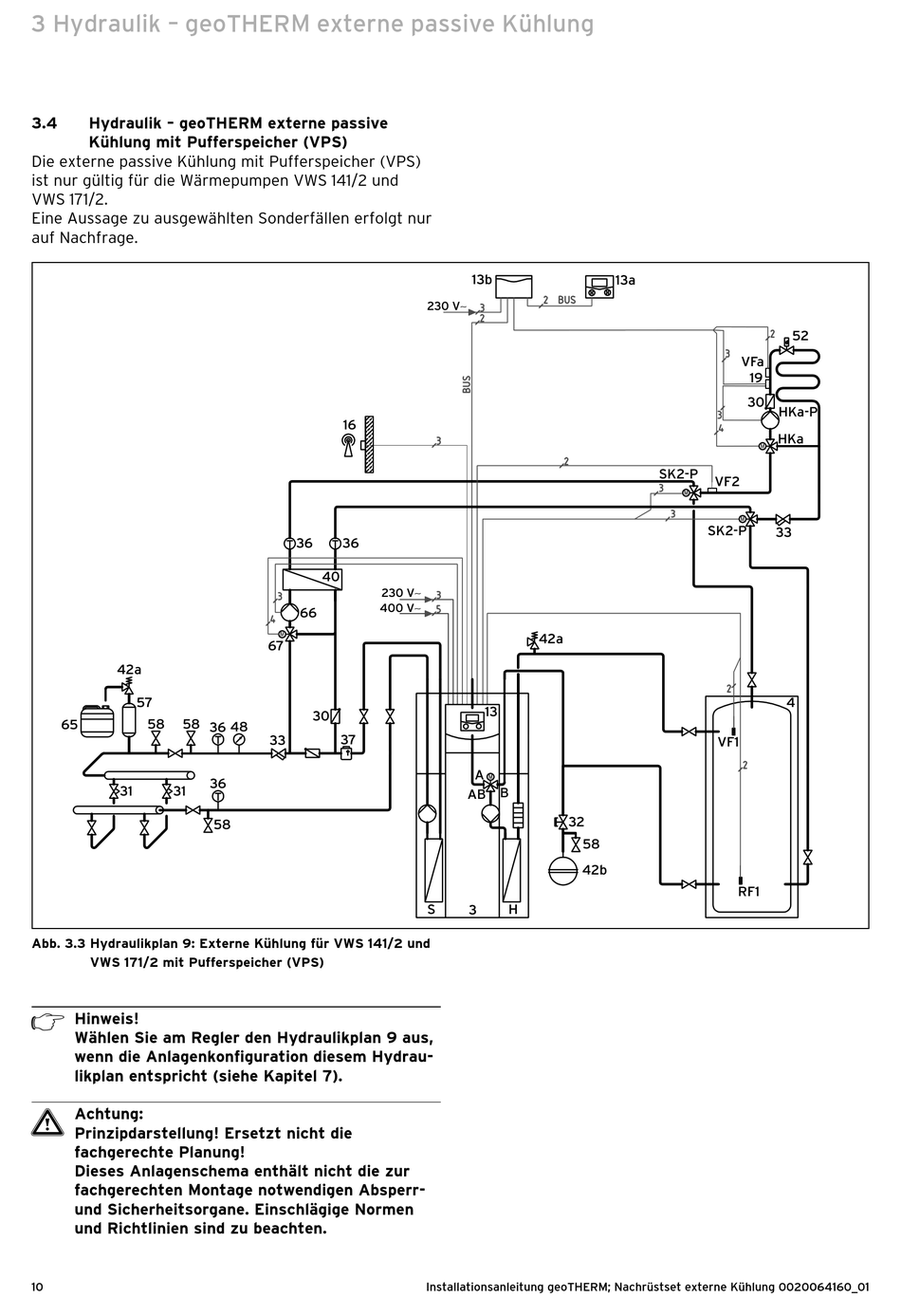

Abb. 3.3 Hydraulikplan 9: Externe Kühlung für VWS 141/2 und
VWS 171/2 mit Pufferspeicher (VPS)
Hinweis!
h
Wählen Sie am Regler den Hydraulikplan 9 aus,
wenn die Anlagenkonfiguration diesem Hydrau-
likplan entspricht (siehe Kapitel 7).
a
Achtung:
Prinzipdarstellung! Ersetzt nicht die
fachgerechte Planung!
Dieses Anlagenschema enthält nicht die zur
fachgerechten Montage notwendigen Absperr-
und Sicherheitsorgane. Einschlägige Normen
und Richtlinien sind zu beachten.
10
16
36
36
40
66
67
30
48
36
37
33
36
58
13b
230 V∼
230 V∼
400 V∼
42a
13
A
AB B
H
S
3
Installationsanleitung geoTHERM; Nachrüstset externe Kühlung 0020064160_01
13a
SK2-P
VF2
SK2-P
VF1
32
58
42b
RF1
52
VFa
19
30
HKa-P
HKa
33
4
