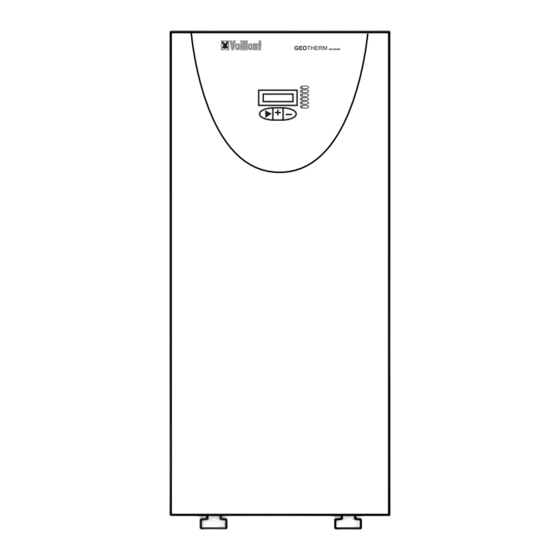

- Seite 1 INSTALLATIONSANLEITUNG Vaillant Wärmepumpe GEOTHERM Baureihe exclusiv VWS 6...11E VWW 6...11E VWD 6...11E GEOTHERM exclusiv...
-
Seite 2: Inhaltsverzeichnis
INHALT Allgemeines Zu Ihrer Information ......4 Verwendete Symbole .....4 Haftung . - Seite 3 INHALT Funktionsprüfung Warmwasser ......48 Heizung ....... . .48 Übergabe an den Benutzer .
-
Seite 4: Zu Ihrer Information
Zu Ihrer Information Gerätebezeichnungen Bestimmungsgemäße Verwendung Die Gerätebezeichnungen haben die folgenden Bedeutungen: Die Vaillant Wärmepumpen vom Typ GEOTHERM exclusiv sind nach dem Verwendete Symbole VWS 6 E Stand der Technik und den anerkann- Vaillant Wärmepumpe Sole 6 kW ten sicherheitstechnischen Regeln... -
Seite 5: Sicherheit
SICHERHEIT Besondere Gefahrenpunkte Elektrische Spannung! Bitte beachten Sie, daß an den in nebenstehender Abbil- dung gekennzeichneten Bau- teilen oder Baugruppen eine elektrische Spannung von bis zu 400 V anliegt. Berühren Sie diese Bauteile oder Baugruppen niemals, ohne das Gerät vom Strom- netz getrennt zu haben! Kältemittel R 404 A! Eingriffe in den Kältemittel-... -
Seite 6: Rechtliche Grundlagen
§ RECHTLICHE GRUNDLAGEN Vorschriften, Regeln, Vorschriften, Regeln, Vorschriften, Regeln, Richtlinien Richtlinien Richtlinien Deutschland: Österreich: Schweiz: Bei der Aufstellung und Installation Bei der Aufstellung und Installation Bei der Aufstellung und Installation der Wärmepumpe mit integriertem der Wärmepumpe mit integriertem der Wärmepumpe mit integriertem Warmwasserspeicher sind insbeson- Warmwasserspeicher sind insbeson- Warmwasserspeicher sind insbeson-... -
Seite 7: Vorbemerkungen
INSTALLATION Vorbemerkungen Aufstellungsort Die Installation und die Erstin- Bitte beachten Sie bei der Wahl des betriebnahme darf nur von Aufstellungsortes folgende Sicherheits- einem anerkannten Fachhand- hinweise: werksbetrieb durchgeführt werden, der auch für die Be- Installieren Sie das Gerät nicht achtung der geltenden Vor- in frostgefährdeten Räumen! schriften, Regeln und Richt- linien verantwortlich ist. -
Seite 8: Lieferumfang
INSTALLATION Lieferumfang Prüfen Sie den Lieferumfang Vaillant GEOTHERM auf Vollständigkeit und Unver- sehrtheit! Folgende Bauteile gehören nicht zum Lieferumfang und sind bauseits zu stellen: - Manometer - Sicherheitsgruppe - alle Rohrleitungen ab dem Gerät - Schmutzfilter für den Heizungs- Rücklauf - Schmutzfilter für den Kälterträger-... -
Seite 9: Montageablauf
INSTALLATION Montageablauf Um das Gerät zu installieren, gehen Sie bitte in folgender Reihenfolge vor: Führen Sie die vorbereitenden Arbeiten im Aufstellungsraum durch. Stellen Sie das Gerät auf, rich- ten Sie es mit den verstellbaren Füßen aus und nehmen Sie den Frontdeckel ab. Schließen Sie die Leitungen des Kälteträgerkreislaufes an. -
Seite 10: Vorbereitende Arbeiten Im Aufstellungsraum
INSTALLATION Vorbereitende Arbeiten im Aufstellungsraum Stemmen Sie unter Berücksichti- gung der Geräte- und Anschlußab- messungen (Seite 11 und 12) einen Mauerdurchbruch für die Futter- rohre (1). Für jedes Kälteträgerrohr ist eine eigene Mauerdurch- führung erforderlich. Besteht die Gefahr des Eindrin- gens von Grundwasser müssen spezielle Mauerdurchführun- gen verwendet werden. -
Seite 11: Geräteverkleidung Abnehmen
INSTALLATION Geräteverkleidung abnehmen Zur Demontage der Geräteverklei- dung gehen Sie bitte wie folgt vor: Schrauben Sie die Schraube (1) heraus (Torxschraube, „25“). Schieben Sie die Frontplatte (2) nach oben und nehmen Sie sie nach vorn hin ab. Beachten Sie beim Abnehmen der Frontplatte die Reglerver- kabelung! Stellen Sie die Frontplatte seitlich... -
Seite 12: Anschlußabmessungen
INSTALLATION Anschlußabmessungen rechte Seitenwand linke Seitenwand Der Kälteträgerkreislauf kann durch die rechte oder die linke Seitenwand geführt wer- den. Draufsicht 299,5 Legende: 1 Kälteträger-Vorlauf (zum Kollektor) 2 Kälteträger-Rücklauf (von Kollektor) 3 Heizungs-Vorlauf 4 Heizungs-Rücklauf 5 Kaltwasseranschluß 271,5 6 Warmwasseranschluß 7 Ausdehnunsgefäß Abb. -
Seite 13: Verrohrung
Vorlaufleitung mit allen Bauteilen, Ausblasleitung der Sicherheits- wie im Hydraulikschema auf der gruppe zu einem geeigneten Einschlagseite am Ende dieser Abfluß (z. B. mit Vaillant Über- Anleitung gezeigt. lauftrichter Art.-Nr. 376). Die Sicherheitsgruppe muß Dämmen Sie die Kälteträger-Rück- auf einen maximalen Wasser- lauf- und Vorlaufleitungen diffu- anschlußüberdruck von... -
Seite 14: Heizungs-Vorlauf Und Heizungs-Rücklauf
INSTALLATION Heizungs-Vorlauf und Heizungs- Außentemperaturfühler Fühlerwiderstandswerte Rücklauf Die Anbringung des Außentempe- Die unten stehenden Tabellen zeigen Montieren Sie die Heizungs-Vor- raturfühlers sollte an der Seite des Ihnen die erforderlichen Fühlerwider- laufleitung mit allen Bauteilen, wie Hauses erfolgen, auf der die meist- standswerte. -
Seite 15: Warmwasserspeicher Füllen
INSTALLATION Warmwasserspeicher füllen Öffnen Sie die Kaltwasserzufuhr (1) an der Sicherheitsgruppe. Öffnen Sie die höchstgelegene Warmwasser-Zapfstelle (2). Füllen Sie den Warmwasserspei- cher so lange mit Wasser auf bis Wasser aus der höchstgelegenen Zapfstelle austritt. Schließen Sie die Warmwasser- Zapfstelle (2) wieder. Heizungssystem füllen Drehen Sie alle Thermostatventile des Heizungssystems auf. -
Seite 16: Elektroanschluß
INSTALLATION Elektroanschluß Anschlußverdrahtung Die Elektroinstallation darf nur von einem anerkannten Fach- handwerksbetrieb durchge- führt werden Der elektrische Anschluß muß über eine Trennvorrichtung mit mindestens 3 mm Kontaktöff- nung (z. B. Leitungsschutz- Netzeinspeisung schalter) allpolig abschaltbar Zusatzheizung sein! Elektrische Spannung! Lebensgefahr durch Strom- schlag an spannungsführen- Netzeinspeisung den Anschlüssen. -
Seite 17: Außentemperaturfühler Verdrahten
INSTALLATION Außentemperaturfühler verdrah- Entfernen Sie die Frontabdeckung des Gerätes. Raumtemperaturregler Verlegen Sie die Anschlußleitung VWZ RF des Außentemperaturfühlers durch blau die Öffnung in der Oberseite des braun blau Gerätes zur Klemmleiste. braun Verbinden Sie die entsprechenden Außentemperaturfühler Anschlüsse, wie in der Abbildung blau braun I.11 gezeigt. -
Seite 18: Mögliche Anschlußbedingungen
INSTALLATION Mögliche Anschlußbedingungen Bitte beachten Sie für den elektrischen Anschluß der Wärmepumpe die Technischen Anschlußbedingungen (TAB) der Elektro-Versorgungsunter- nehmen (EVU). 1. Sondertarif für den Kompressor und/oder die Elektro-Heizpatrone Es ist möglich, daß das EVU einen Netzeinspeisung Netzeinspeisung Netzeinspeisung Tarif für die Wärmepumpe vorgibt Hochtarif Niedertarif Hochtarif... - Seite 19 INSTALLATION Weitere Anschlußmöglichkeiten Bivalenter Parallelbetrieb mit einer Temperaturabsenkung zusätzlichen externen Elektro- Wird eine automatische Temperatur- Heizpatrone absenkung gewünscht, muß eine ent- Der bivalente Parallelbetrieb Wird eine externe Elektro-Heizpatro- sprechende Schaltuhr o. ä. eingesetzt ist entweder über ein Misch- ne für den bivalenten Parallelbetrieb werden.
- Seite 20 INSTALLATION Verdrahtungsplan VWS 6...11E Netzeinspeisung Zusatzheizung Zusatzheizung 6kW Netzeinspeisung Kompressor ge/gr blau Kompressor braun schwarz ge/gr Kälteträgerpumpe blau (Solepumpe) braun passive Kühlung Solepumpe ein Netzeinspeisung Steuerung Interface Signalisation zentrale Störmeldung bauseitig blau braun Umschaltventil WW schwarz ge/gr Heizungspumpe blau braun Schütz für externe Elektro- Zusatzheizung über 6kW bauseitig...
- Seite 21 INSTALLATION Verdrahtungsplan VWW 6...11E Netzeinspeisung Zusatzheizung Zusatzheizung 6kW Netzeinspeisung Kompressor ge/gr blau Kompressor braun schwarz ge/gr Kälteträgerpumpe blau (Brunnenpumpe) braun bauseitig schwarz Netzeinspeisung Steuerung Interface blau Flußwächter braun Signalisation zentrale Störmeldung bauseitig blau braun Umschaltventil WW schwarz ge/gr Heizungspumpe blau braun Schütz für externe Elektro- Zusatzheizung...
- Seite 22 INSTALLATION Verdrahtungsplan VWD 6...11E Netzeinspeisung Zusatzheizung Zusatzheizung 6kW Netzeinspeisung Kompressor ge/gr blau Kompressor braun schwarz Netzeinspeisung Steuerung ge/gr Magnetventil DV blau Interface braun Signalisation zentrale Störmeldung bauseitig blau braun Umschaltventil WW schwarz ge/gr Heizungspumpe blau braun Schütz für externe Elektro- Zusatzheizung über 6kW bauseitig blau Regelpressostat...
-
Seite 23: Lage Der Schalter Und Schutzsicherungen
INSTALLATION Lage der Schalter und Schutzsicherungen Abb. I.18: Lage der Schutzsicherungen Bauteil Funktion VWS 6E VWS 8E VWS 11E VWW 6E VWW 8E VWW 11E VWD 6E VWD 8E VWD 11E Schalter Kompressor Schalter Kälte- trägerpumpe Schalter Hei- zungspumpe Steuersiche- rung 10 A Sicherung Kälteträger-... -
Seite 24: Kälteträgerkreislauf Füllen
Polypropylenglykol gefüllt. teträgerkreislauf wie auf Seite 25 beschrieben. 25 l Zum Mischen der Kälteträgerflüssig- keit bietet Vaillant einen 25 l-Behälter 10 l an, der mit 8,25 l Propylenglykol gefüllt ist (Vaillant Art.-Nr. 307 094). Füllt man diesen Behälter mit Wasser auf, erreicht man einen Gefrierschutz von -15 °C. - Seite 25 13 KFE-Hahn vermeiden. 14 Schmutzfilter 15 Manometer Überprüfen Sie mit Hilfe eines 16 Ventil 17 Ventil Frostschutzprüfers (Vaillant 18 Ventil Art.-Nr. 302 064) den Ge- 19 Ventil Abb. I.20: Kälteträgerkreislauf füllen frierpunkt der Kälteträger- flüssigkeit. 1 Schließen Sie die Ventile (1, 18 6 Schalten Sie das Gerät ein, starten...
-
Seite 26: Inbetriebnahme Vorbereiten
INSTALLATION Inbetriebnahme vorbereiten Die Anlage darf nur einge- schaltet werden, wenn Hei- zungssystem, Warmwasser- speicher und Kälteträgerkreis- lauf ordnungsgemäß gefüllt sind. Bei Nichtbeachtung kön- nen Pumpen und Kompressor beschädigt werden. Soll die Anlage nur über die Zusatzheizung betrieben wer- den muß sichergestellt sein, daß... -
Seite 27: Geräteverkleidung Anbringen
INSTALLATION Geräteverkleidung anbringen Zur Montage der Geräteverkleidung gehen Sie bitte wie folgt vor: Hängen Sie die Frontplatte (1) von oben her ein und schieben Sie sie herunter. Befestigen Sie die Frontplatte mit der Schraube (2). Achten Sie darauf, daß Sie die Frontplatte nicht beschädigen! Abb. -
Seite 28: Werkseinstellungen Ändern
WERKSEINSTELLUNGEN ÄNDERN Vorbemerkungen Abschaltbedingungen für den Einschaltbedingungen für die Betrieb der Wärmepumpe Warmwasserbereitung mit der Zusatzheizung Einschaltbedingungen für den Das Wärmedefizit (Integral) des Heizbetrieb der Wärmepumpe Objektes ist kleiner als unter dem Ist nur die Betriebsart „n Zusatz“ Parameter „Kurve“ eingestellt. aktiv (d. -
Seite 29: Wahl Des Heizungssystems
WERKSEINSTELLUNGEN ÄNDERN V arm V Wahl des Werkseitig ist die Wärmepumpe auf L arm LP L arm HP das System VL eingestellt. KB ut Heizungssystems KB till Ist eine Umstellung auf die Systeme D Kb ut Sänk Kb in oder VLD erforderlich, können Sie VV - drift dies auf der Rückseite der Platine ein- Tariff... -
Seite 30: Werkseinstellungen
WERKSEINSTELLUNGEN ÄNDERN Werkseinstellungen Die Werkseinstellungen decken den überwiegenden Teil der Anwendun- gen ab, so daß nur relativ wenig Einstellungen vorgenommen werden müssen. Dies sind in der Regel: Einstellung der Betriebsart Einstellung des Sollwertes für die Raumtemperatur Einstellung der Heizkurve (Hier ist auch die Einstellung der maximalen Vorlauftem- peratur für Fußbodenheizun- gen vorzunehmen) - Seite 31 WERKSEINSTELLUNGEN ÄNDERN Nr. Ebene Parameter Werks- Erklärung Einstellmöglichkeiten einstellung Einstellbereich min. Anzeige der Versionsnummer bei Start Start 2.xx oder nach Stromausfall Systemtyp, siehe unter Wahl und Art VL/D/VLD des Heizsystems Anzeige der momentanen Raum 20.5(20)°C 20 °C 5 °C 30 °C Raumtemperatur, in Klammern die gewünschte Solltemperatur Auto...
- Seite 32 WERKSEINSTELLUNGEN ÄNDERN Nr. Ebene Parameter Erklärung Werks- Einstellmöglichkeiten einstellung Einstellbereich min. Anzeige von Wärmedefiziten und Integral 0°min -3300°min +100°min Wärmeüberschuß. Keine Einstellung möglich. Erforderliches Wärmedefizit für den Start des Kompressors (Einschaltpunkt). Je größer die Speichermassen eines Gebäudes sind, 60°min 60°min 5°min 250°min desto größer kann dieser Wert...
- Seite 33 WERKSEINSTELLUNGEN ÄNDERN Nr. Ebene Parameter Werks- Einstellmöglichkeiten Erklärung einstellung Einstellbereich min. Kältetr. Anzeige der aktuellen Kälteträger- 0 °C ----- ----- ----- Vorl. Vorlauftemperatur zum Kollektor Kältetr. Anzeige der aktuellen Kälteträger- 3 °C ----- ----- ----- Rück. Rücklauftemperatur vom Kollektor Unterschreitet der Kälteträger, vom Kollektor zur WP, den eingestellten Wert werden Kompressor und die Kältetr.
- Seite 34 WERKSEINSTELLUNGEN ÄNDERN Das Öffnen der Menüebene 3 erfolgt durch gleichzeitiges, ca. 5 s langes Drücken aller drei Tasten am Regelgerät. Die hier hinterlegten Parameter sollten nur mit entsprechender Kenntnis verändert bzw. eingestellt werden. Nr. Ebene Parameter Erklärung Werks- Einstellmöglichkeiten einstellung Einstellbereich min.
- Seite 35 WERKSEINSTELLUNGEN ÄNDERN Nr. Ebene Parameter Erklärung Werks- Einstellmöglichkeiten einstellung Einstellbereich min. Der Wert außerhalb der Klammer ent- spricht der Heizungs-Vorlauftemperatur bei Warmwasserbereitung mit der WW ZH 55(50)°C 55(50)°C 15/70°C 10/65°C Zusatzheizung. Der Wert innerhalb der Klammmer entspricht dem Sollwert der gewünschten Warmwassertemperatur.
- Seite 36 WERKSEINSTELLUNGEN ÄNDERN Erklärung Nr. Ebene Parameter Werks- Einstellmöglichkeiten einstellung Einstellbereich min. Stellzeit des gewählten Motormischventiles für Bivalentbetrieb. (Zeitangabe von ganz „zu“ nach ganz „auf“.) Dieser Parameter ist nur Neben- bei den Systemen D und VLD wirksam. schlussP Die Einschaltzeit des Signals wird berechnet aus: Vorlauftemperatur - 1.
-
Seite 37: Bedienelemente Des Regelgerätes
WERKSEINSTELLUNGEN ÄNDERN Nr. Ebene Parameter Werks- Erklärung Einstellmöglichkeiten einstellung Einstellbereich min. Svenska/English/Suomi/ German German Auswahl der Sprache am Regler Dutch/German/Norsk Adresse bei Steuerung durch Diagnose-Software 0 = kein Zugriff möglich Node 1 = lesen 2 bis 29 = lesen und schreiben Adressen von Regler und Software müssen übereinstimmen Bedienelemente des... -
Seite 38: Reglerflußdiagramme
WERKSEINSTELLUNGEN ÄNDERN Reglerflußdiagramme Die Reglerflußdiagramme zeigen in der Übersicht wie Sie zu den einzel- nen Parametern gelangen, um diese abzulesen und ggfls. zu ändern. Der Regler ist von der Bedienung her in insgesamt 3 Ebenen aufgeteilt. Ebene 3 (=Serviceebene) ist für den Fachhandwerker bestimmt. - Seite 39 WERKSEINSTELLUNGEN ÄNDERN Ebene 3 Alle drei Tasten gleichzeitig ca. 6 s lang gedrückt halten Heizzeit ändern WW-Zeit ändern WW Starttemp. ändern = Wärmepumpe 50(44)°C 50(44)°C 50(44)°C 50(44)°C = Warmwasser Heiz zeit 20min WWzeit: 20min WWzeit 20min WWzeit 20min = Zusatzheizung Heiz stop ändern WP Intervall ändern = Heizungspumpe...
-
Seite 40: Mögliche Betriebsarten
WERKSEINSTELLUNGEN ÄNDERN Mögliche Betriebsarten Raum 23°C Raum 23°C Betrieb Auto Die Anlage verfügt über fünf mögli- Betrieb nur WW che Betriebsarten: - Sommerbetrieb: Es ist nur die Warmwasserberei- Raum 23°C tung aktiv. Das Display des Reglers zeigt die Betrieb AUS Anzeige „Betrieb nur WW“. -
Seite 41: Einstellung Der Temperaturen
WERKSEINSTELLUNGEN ÄNDERN Einstellung der Raum 22°C Temperaturen Betrieb Auto Raumtemperatursollwert (ohne Raumtemperaturregler) Zum Einstellen der Vor- und Rücklauf- temperaturen für den Heizbetrieb gehen Sie bitte wie folgt vor: Speichern Sie den Wert durch Stellen Sie sicher, daß alle Ventile Drücken der Pfeiltaste und drücken im Heizkreis geöffnet sind. -
Seite 42: Einstellung Der Heizkurve
WERKSEINSTELLUNGEN ÄNDERN Einstellung der Heizkurve Die Effektivität und damit die [°C] Betriebskosten der Anlage hängt maßgeblich von der ein- gestellten Vorlauftemperatur ab. Achten Sie deshalb bei der Einstellung darauf, daß die Vorlauftemperatur nicht höher eingestellt wird als unbedingt erforderlich. Über die Einstellung der Heizkurve können Sie die Heizungs-Vorlaufsoll- temperaturen einstellen. -
Seite 43: Maximale Heizungs-Rücklauftemperatur
WERKSEINSTELLUNGEN ÄNDERN Werkseitig ist die Heizkurve 40 ein- gestellt. Sie können den Wert im Kurve Service: Bereich von 22 bis 60 ändern. Gehen Sie dazu wie folgt vor: Das Basisdisplay zeigt z. B. den Schriftzug „Raum 18°C“. Service: Stellen Sie jetzt mit den Tasten „+“ Drücken Sie zweimal die Pfeiltaste oder „-“... -
Seite 44: Korrekturfaktoren Für Raumtemperaturregler
WERKSEINSTELLUNGEN ÄNDERN Korrekturfaktoren für Vorl 36(40)°C Kurve Raumtemperaturregler Rückl 30(48)°C Raumfaktor Der Korrekturfaktor wird nur bei installiertem Raumtemperaturregler angezeigt. Mit diesem Korrekturfaktor wird Einfluß auf die Heizkurve genommen. Er ist zwischen 0 (keine Korrektur) und 6 (maximale Korrektur) einstellbar. A. Drücken Sie einmal die Pfeil- Bilden Sie die Differenz zwischen den gezeigten Ist-Werten, hier taste. - Seite 45 50°C Leistungsaufnahme Vorlauftemperatur 50°C 35°C Kälteträger-Eintrittstemperatur °C Leistungszahl Vorlauftemperatur 35°C 50°C Kälteträger-Eintrittstemperatur °C Abb. L.1: Leistungsdiagramm Vaillant Wärmepumpe GEOTHERM exclusiv , VWS 6E, VWW 6E Vaillant Wärmepumpe Heizleistung GEOTHERM exclusiv Vorlauftemperatur VWD 6E 35°C 50°C (nur für Österreich) Leistungsaufnahme Vorlauftemperatur 50°C...
- Seite 46 50°C Leistungsaufnahme Vorlauftemperatur 50°C 35°C Kälteträger-Eintrittstemperatur °C Leistungszahl Vorlauftemperatur 35°C 50°C Kälteträger-Eintrittstemperatur °C Abb. L.3: Leistungsdiagramm Vaillant Wärmepumpe GEOTHERM exclusiv , VWS 8E, VWW 8E Vaillant Wärmepumpe GEOTHERM exclusiv Heizleistung VWD 8E Vorlauftemperatur 35°C 50°C (nur für Österreich) Leistungsaufnahme Vorlauftemperatur 50°C...
- Seite 47 VWW 11E Leistungsaufnahme Vorlauftemperatur 50°C 35°C Kälteträger-Eintrittstemperatur °C Leistungszahl Vorlauftemperatur 35°C 50°C Kälteträger-Eintrittstemperatur °C Abb. L.5: Leistungsdiagramm Vaillant Wärmepumpe GEOTHERM exclusiv , VWS 11E, VWW 11E Vaillant Wärmepumpe Heizleistung GEOTHERM exclusiv Vorlauftemperatur 35°C VWD 11E 50°C (nur für Österreich) Leistungsaufnahme Vorlauftemperatur 50°C...
-
Seite 48: Funktionsprüfung
FUNKTIONSPRÜFUNG Übergabe an den Benutzer Der Benutzer der Anlage muß über die Handhabung und Funktion seiner Anlage unterrichtet werden. Dabei sind insbesondere folgende Maßnah- men durchzuführen: Weisen Sie den Benutzer darauf hin, daß das Sicherheitsventil für Warmwasser monatlich von Hand betätigt werden sollte, um einem Festsitzen durch Kalkablagerungen vorzubeugen. - Seite 49 INBETRIEBNAHME CHECKLISTE Angaben zum Fachbetrieb Angabe Welcher Monteur führte die Inbetriebnahme durch? Name des Fachbetriebes Straße, Hausnummer Postleitzahl, Ort Telefon Planung der Anlage Angabe Angaben zum Wärmebedarf Wurde eine Wärmebedarfsrechunung nach DIN 4701 durchgeführt? Wie hoch ist die Heizlast des Objektes? Wurden bei der Planung Gebäudeteile berücksichtigt, die zu einem späteren Zeitpunkt beheizt werden sollen? Wurde die Leistung für die Warmwasserversorgung...
- Seite 50 INBETRIEBNAHME CHECKLISTE Wärmequellenanlage (WQA) Angabe Tiefensonde (Wieviele, Bohrtiefe, Abstand der Sonden zueinander) Anzahl der Sonden? Abstand der Sonden zueinander? Bohrtiefe der Sonden? Angaben zum Flächenkollektor Wieviele Solekreise wurden verlegt? Verlegeabstand der Rohre zueinander? Welcher Rohrdurchmesser wurde verwendet? Wie tief wurde der Kollektor im Erdreich verlegt? Welche Länge hat der längste Solekreislauf? Wieviele Solekreise wurden insgesamt verlegt? Wasser...
- Seite 51 INBETRIEBNAHME CHECKLISTE Wärmenutzungsanlage (WNA) Angabe Angaben zur WNA Heizlast der Fußbodenheizung? Heizlast der Wandheizung? Heizlast der Kombination Fußbodenheizung/Radiatoren? Planung der WNA Wurden Verlustdrücke durch Rohrnetzberechung ermittelt? Wurde eine zweite Pumpe zur Überwindung der Druckverluste eingebaut? Welche Pumpe wurde verwendet (Typ und Hersteller) Wurden die Heizkreise der Anlage hydraulisch abgeglichen? Wurden Stellventile in die WNA eingebaut? Wurde der min.
-
Seite 52: Inspektion Und Wartung
Kontrollieren Sie die Funktion der Ersatzteile enthalten die jeweils gülti- Heizung, indem Sie den Raumtem- gen Ersatzteil-Kataloge. Auskünfte peraturregler auf eine höhere hierzu erhalten Sie bei den Vaillant gewünschte Temperatur einstellen. Stützpunkten (siehe Seite 55). Der druckseitige Kälteträgerleitung des Kompressors muß jetzt warm Elektrische Spannung! werden. - Seite 53 STÖRUNGSBEHEBUNG Elektrische Spannung! Bei allen Arbeiten am offenen Gerät muß das Gerät span- nungsfrei geschaltet werden! Fehlersuche Das Gerät ist mit folgender Sicher- heitsausrüstung ausgestattet: - einem Hoch- und Niederdruck- schalter (1 und 2), der den Betrieb des Kompressors mit zu hohem Kondensationdruck bzw.
- Seite 54 STÖRUNGSBEHEBUNG Störung Ursache Behebung Alarm HP 1. Volumestrom im Heizkreislauf zu Abgleich der Volumenströme vorneh- gering 2. Hochdruckpressostat defekt Hochdruckpressostat austauschen 3. Schmutzsieb im Heizkreislauf ver- Schmutzsieb des Heizkreislaufs reini- stopft 4. Trockenpatrone verstopft Trockenpatrone austauschen 1. Luft im Kälteträgerkreislauf Kälteträgerkreislauf entlüften Alarm LP 2.
-
Seite 55: Deutschland
Vaillant Wärmepumpen Hotline ........ -
Seite 56: Hydraulikschema (Beispiel)
HYDRAULIKSCHEMA (BEISPIEL) Warmwasser Wartungshahn Schmutzfilter Kaltwasser Sicherheitsventil Warmwasser Sicherheitsventil Heizung Heizungs-Rücklauf Wartungshahn Manometer Heizungs-Vorlauf Ausdehnungsgefäß Fußbodenheizung Kälteträger-Ausgleichsbehälter Entlüftungs- und Entleerungsventile Füllventil Kälteträger-Rücklauf sind dort einzubauen, wo sie anla- Schmutzfilter Kälteträger-Vorlauf genbedingt erforderlich sind! -
Seite 57: Technische Daten
TECHNISCHE DATEN Bei: Kälteträger-Vorlauftemperatur = 10 °C GEOTHERM Einheit exclusiv 6E exclusiv 8E exclusiv 11E Wärmeträger-Vorlauftemperatur = 35 °C Andere Werte sind aus den Leistungs- Kältemittel: diagrammen zu entnehmen - Typ R 404 A R 404 A R 404 A Kälteträger = Grundwasser ∆T = 3 K - Menge Wärmeträger = Heizungswasser ∆T = 10 K... - Seite 58 - Kälteträger-Rücklauf 20/-10 20/-10 20/-10 °C - Wärmeträger-Vorlauf 55/20 55/20 55/20 °C Warmwasserspeicherinhalt: - Außenmantel - Innenmantel Leergewicht, ca. Vaillant GmbH Berghauser Straße 40 · 42859 Remscheid Telefon: 0 21 91/18-0 · Telefax: 0 21 91/18-28 10 http://www.vaillant.de · E-Mail: info@vaillant.de...
