Achtung:
a
Prinzipdarstellung! Ersetzt nicht die
fachgerechte Planung!
Dieses Anlagenschema enthält nicht die zur
fachgerechten Montage notwendigen Absperr-
und Sicherheitsorgane. Einschlägige Normen
und Richtlinien sind zu beachten.
Legende.
Bezeichnung
3
Wärmepumpe geoTHERM VWS ..x1/2
13
Witterungsgeführter Energiebilanzregler
16
Außentemperaturfühler
19
Maximalthermostat
30
Schwerkraftbremse
31
Regulierventil
32
Kappenventil
33
Schmutzfänger
36
Thermometer
37
Luftabscheider Spirovent
40
Kühlungswärmetauscher
42 a
Sicherheitsventil
42 b
Membran-Ausdehnungsgefäß
45
hydraulische Weiche
48
Manometer
52
Ventil Einzelraumregelung
57
Sole-Ausgleichsbehälter
58
Füll- und Entleerungsventil
65
Auffangbehälter
66
Umwälzpumpe Kühlkreis
67
Mischer Kühlkreis
H
Heizung
HK2-P
Heizkreispumpe
SK2-P
Umschaltventil Kühlbetrieb
S
Sole
VF2
Vorlauftemperaturfühler
-
geoTHERM Nachrüstset externe Kühlung

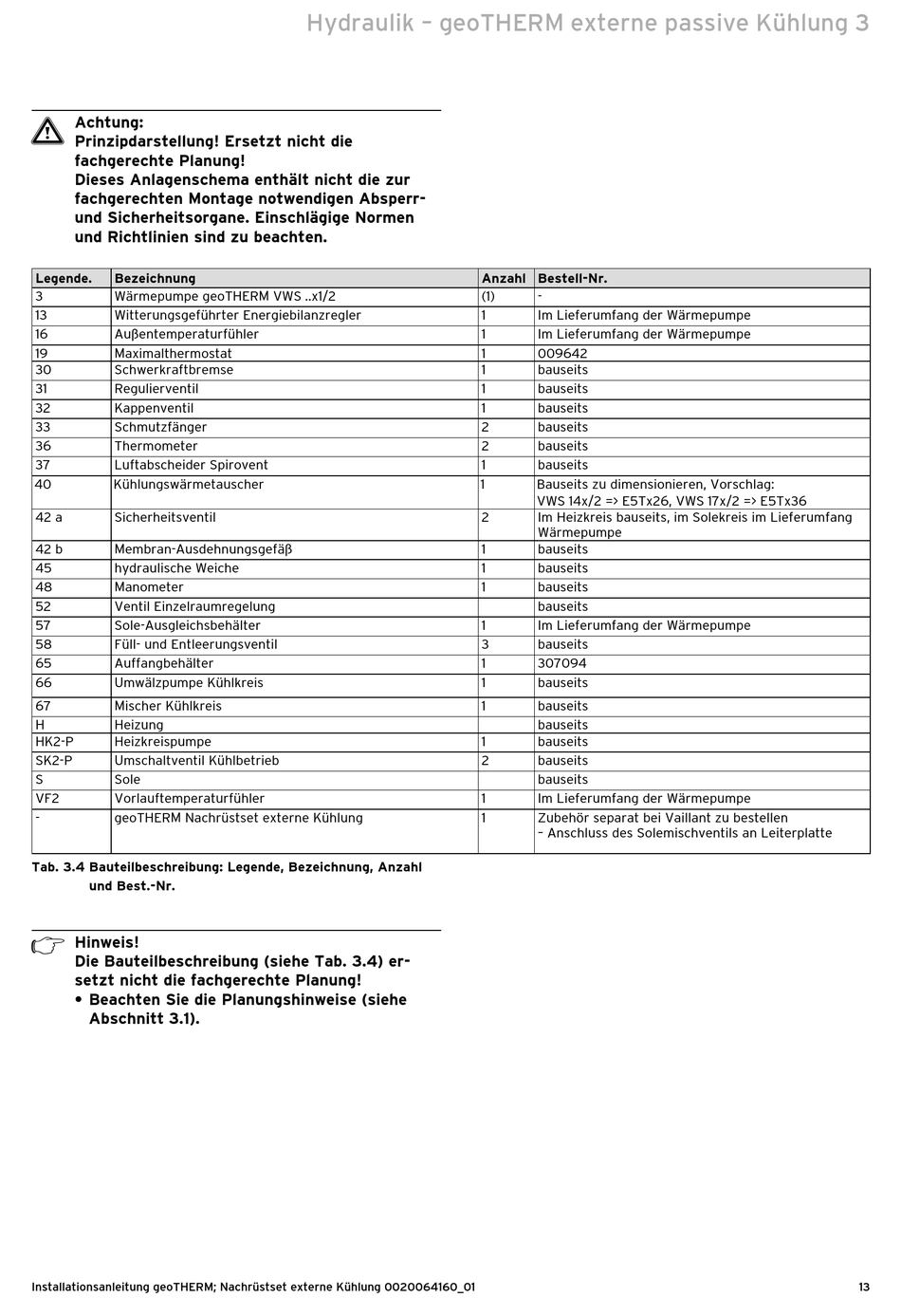

Tab. 3.4 Bauteilbeschreibung: Legende, Bezeichnung, Anzahl
und Best.-Nr.
h
Hinweis!
Die Bauteilbeschreibung (siehe Tab. 3.4) er-
setzt nicht die fachgerechte Planung!
• Beachten Sie die Planungshinweise (siehe
Abschnitt 3.1).
Installationsanleitung geoTHERM; Nachrüstset externe Kühlung 0020064160_01
Hydraulik – geoTHERM externe passive Kühlung 3
Anzahl Bestell-Nr.
(1)
-
1
Im Lieferumfang der Wärmepumpe
1
Im Lieferumfang der Wärmepumpe
1
009642
1
bauseits
1
bauseits
1
bauseits
2
bauseits
2
bauseits
1
bauseits
1
Bauseits zu dimensionieren, Vorschlag:
VWS 14x/2 => E5Tx26, VWS 17x/2 => E5Tx36
2
Im Heizkreis bauseits, im Solekreis im Lieferumfang
Wärmepumpe
1
bauseits
1
bauseits
1
bauseits
bauseits
1
Im Lieferumfang der Wärmepumpe
3
bauseits
1
307094
1
bauseits
1
bauseits
bauseits
1
bauseits
2
bauseits
bauseits
1
Im Lieferumfang der Wärmepumpe
1
Zubehör separat bei Vaillant zu bestellen
– Anschluss des Solemischventils an Leiterplatte
13
