Legende.
Bezeichnung
3
Wärmepumpe geoTHERM VWS ..x1/2
4
Pufferspeicher VPS
5
Warmwasserspeicher VIH RW
13
Witterungsgeführter Energiebilanzregler
13 b
- VR 60
16
Außenfühler/DCF-Empfänger
19
Maximalthermostat
30
Schwerkraftbremse
31
Regulierbetrieb
32
Kappenventil
33
Schmutzfänger
36
Thermometer
37
Luftabscheider Spirovent
40
Kühlungswärmetauscher
42 a
Sicherheitsventil
42 b
Membran-Ausdehnungsgefäß Heizkreis
42c
Membran-Ausdehnungsgefäß Trinkwasser
43
Sicherheitsgruppe Wasser anschluss
48
Manometer
52
Ventil Einzelraumregelung
57
Sole-Ausgleichsbehälter
58
Füll- und Entleerungshahn
66
Umwälzpumpe Kühlkreis
67
Mischer Kühlkreis
H
Heizung
HKa-P
Heizkreispumpe
HKa
Heizkreismischer
RF1
Rücklauftemperaturfühler
S
Sole
SK2-P
Umschaltventil Kühlbetrieb
SP
Speichertemperaturfühler
VF1
Vorlauftemperaturfühler
VFa
Vorlauftemperaturfühler
ZP
Zirkulationspumpe
-
geoTHERM Nachrüstset externe Kühlung

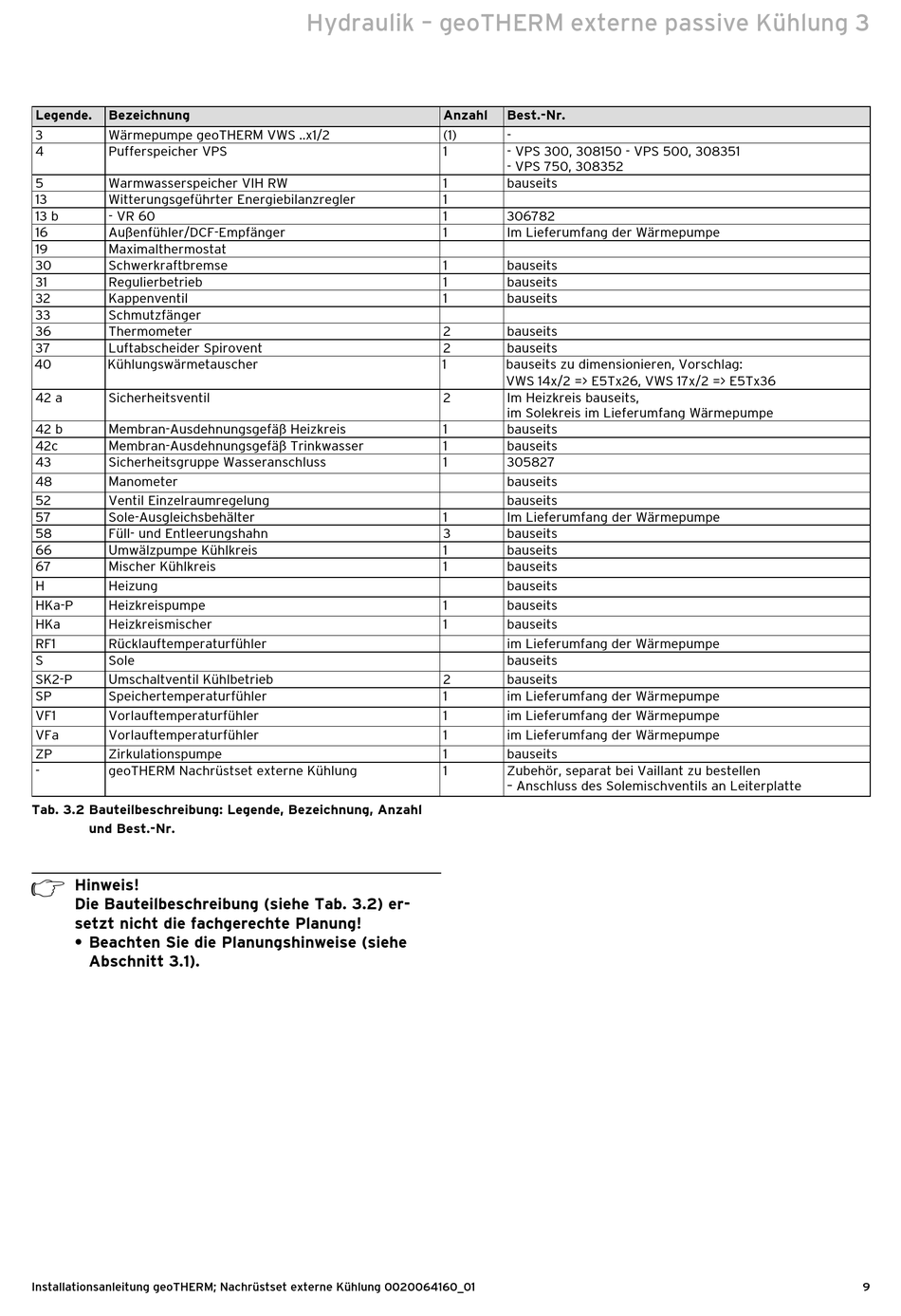

Tab. 3.2 Bauteilbeschreibung: Legende, Bezeichnung, Anzahl
und Best.-Nr.
h
Hinweis!
Die Bauteilbeschreibung (siehe Tab. 3.2) er-
setzt nicht die fachgerechte Planung!
• Beachten Sie die Planungshinweise (siehe
Abschnitt 3.1).
Installationsanleitung geoTHERM; Nachrüstset externe Kühlung 0020064160_01
Hydraulik – geoTHERM externe passive Kühlung 3
Anzahl
(1)
1
1
1
1
1
1
1
1
2
2
1
2
1
1
1
1
3
1
1
1
1
2
1
1
1
1
1
Best.-Nr.
-
- VPS 300, 308150 - VPS 500, 308351
- VPS 750, 308352
bauseits
306782
Im Lieferumfang der Wärmepumpe
bauseits
bauseits
bauseits
bauseits
bauseits
bauseits zu dimensionieren, Vorschlag:
VWS 14x/2 => E5Tx26, VWS 17x/2 => E5Tx36
Im Heizkreis bauseits,
im Solekreis im Lieferumfang Wärmepumpe
bauseits
bauseits
305827
bauseits
bauseits
Im Lieferumfang der Wärmepumpe
bauseits
bauseits
bauseits
bauseits
bauseits
bauseits
im Lieferumfang der Wärmepumpe
bauseits
bauseits
im Lieferumfang der Wärmepumpe
im Lieferumfang der Wärmepumpe
im Lieferumfang der Wärmepumpe
bauseits
Zubehör, separat bei Vaillant zu bestellen
– Anschluss des Solemischventils an Leiterplatte
