3 Hydraulik – geoTHERM externe passive Kühlung
3.2
Hydraulik – geoTHERM externe passive
Kühlung und Warmwasser speicher (VIH RW)
Die externe passive Kühlung mit Warmwasser speicher
(z. B. VIH RW) ist nur gedacht für die Wärmepumpen
VWS 141/2 und VWS 171/2.
Eine Aussage zu ausgewählten Sonderfällen erfolgt nur
auf Nachfrage.
42a
57
58 58 36 48
65
36
31
31
58

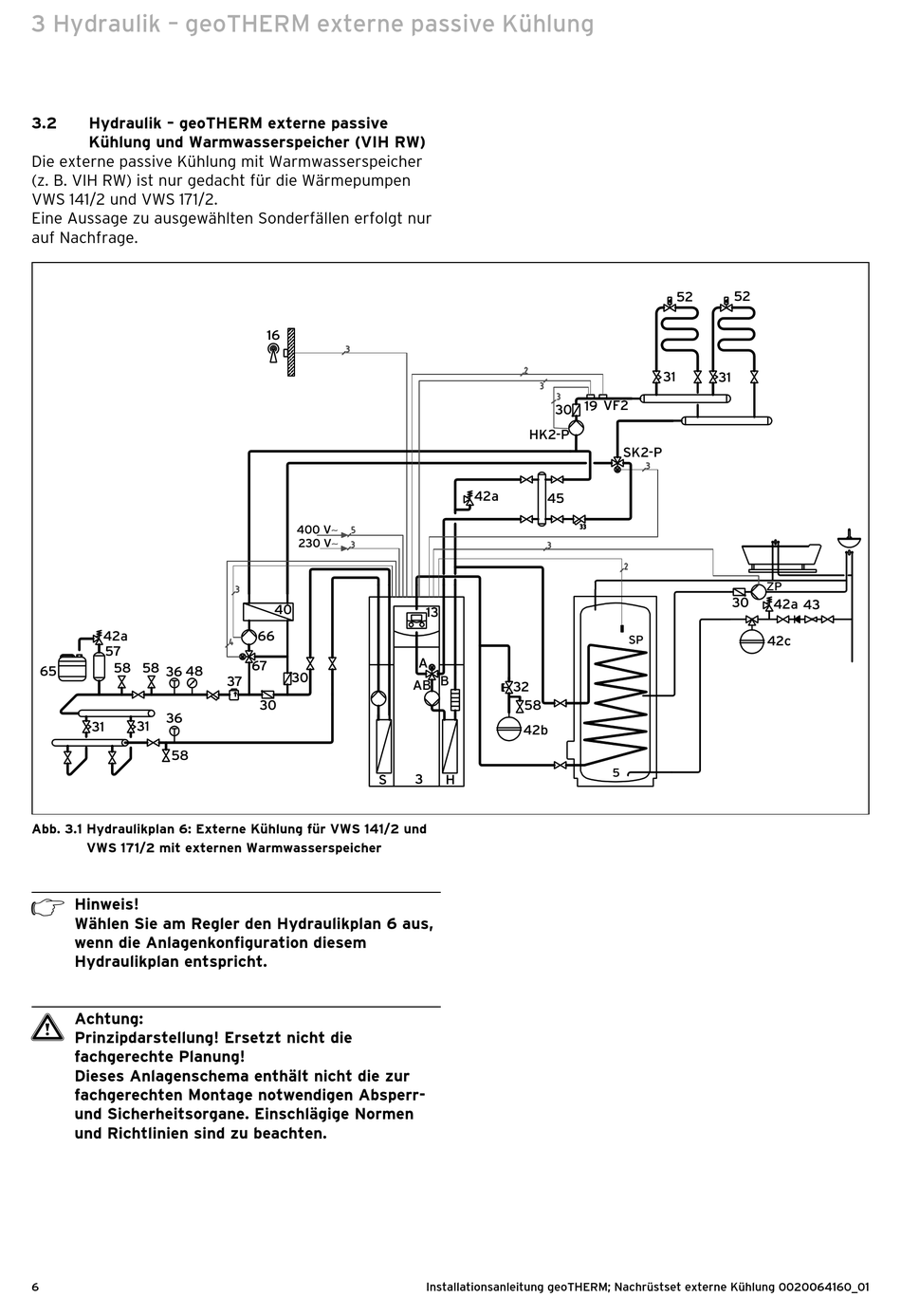

Abb. 3.1 Hydraulikplan 6: Externe Kühlung für VWS 141/2 und
VWS 171/2 mit externen Warmwasserspeicher
h
Hinweis!
Wählen Sie am Regler den Hydraulikplan 6 aus,
wenn die Anlagenkonfiguration diesem
Hydraulikplan entspricht.
Achtung:
a
Prinzipdarstellung! Ersetzt nicht die
fachgerechte Planung!
Dieses Anlagenschema enthält nicht die zur
fachgerechten Montage notwendigen Absperr-
und Sicherheitsorgane. Einschlägige Normen
und Richtlinien sind zu beachten.
6
16
400 V∼
230 V∼
40
66
67
30
37
30
S
30 19
HK2-P
42a
45
13
A
B
AB
32
58
42b
3
H
Installationsanleitung geoTHERM; Nachrüstset externe Kühlung 0020064160_01
52
52
31
31
VF2
SK2-P
ZP
30
42a
SP
42c
5
43
