Pos.
Bezeichnung
3
Wärmepumpe geoTHERM VWS ..x1/2
5
Vaillant Warmwasserspeicher VIH RW 300
13
Witterungsgeführter Energiebilanzregler
16
Außenfühler/DCF-Empfänger
19
Maximalthermostat
30
Schwerkraftbremse
31
Regulierventil
32
Kappenventil
33
Schmutzfänger
36
Thermometer
37
Luftabscheider Spirovent
40
Kühlungswärmetauscher
42 a
Sicherheitsventil
42 b
Membran-Ausdehnungsgefäß
42 c
Membran-Ausdehnungsgefäß Trinkwasser
43
Sicherheitsgruppe für Wasser anschluss bis 10 bar
45
hydraulische Weiche
48
Manometer/Druckanzeige Solekreislauf
52
Ventil Einzelraumregelung
57
Sole-Ausgleichsbehälter
58
Füll- und Entleerungsventil
65
Auffangbehälter
66
Umwälzpumpe Kühlkreis
67
Mischer Kühlkreis
H
Heizung
HK2-P
Heizkreispumpe
SK2-P
Umschaltventil Kühlbetrieb
S
Sole
SP
Speichertemperaturfühler
VF2
Vorlauftemperaturfühler
ZP
Zirkulationspumpe
-
geoTHERM Nachrüstset externe Kühlung

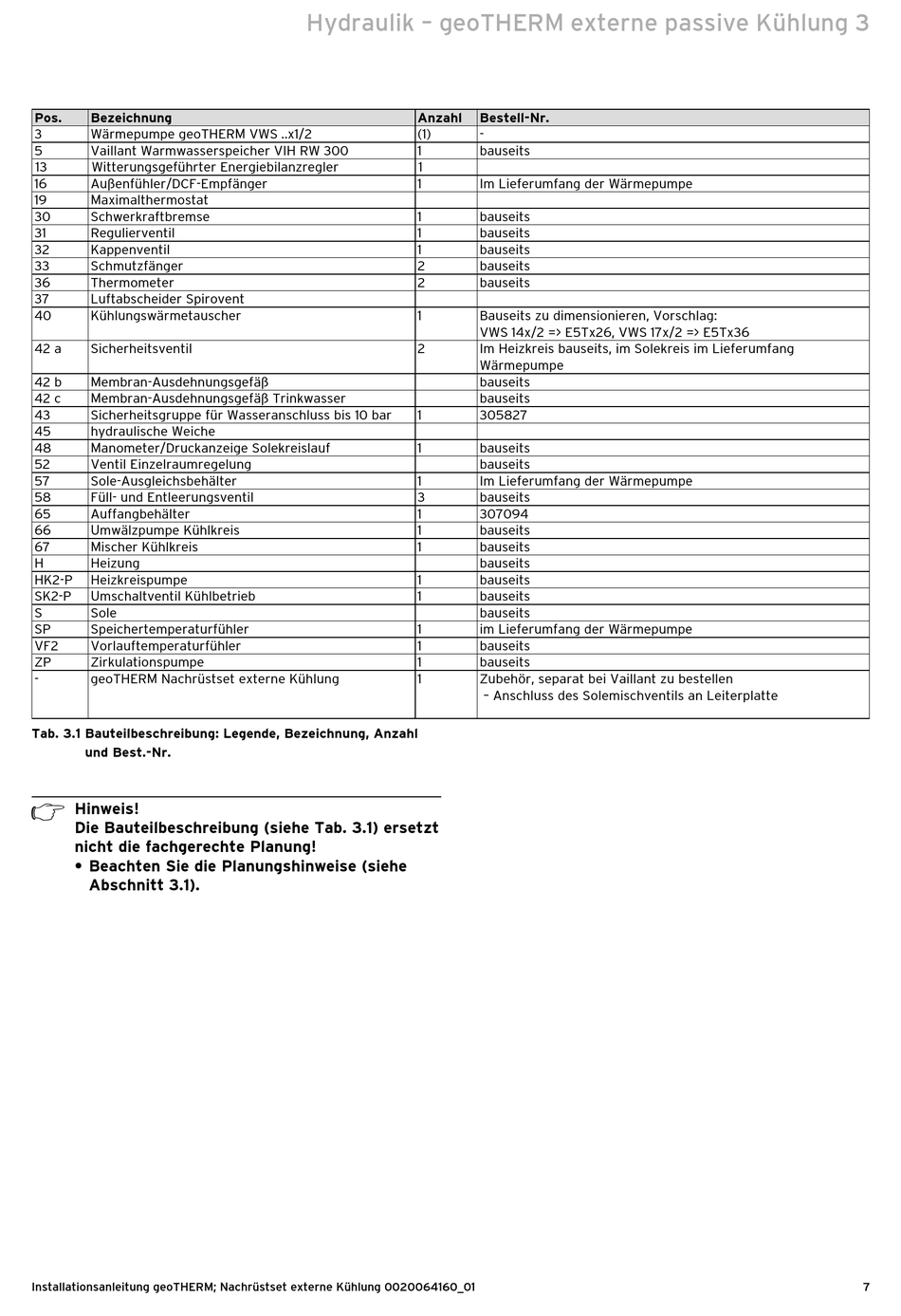

Tab. 3.1 Bauteilbeschreibung: Legende, Bezeichnung, Anzahl
und Best.-Nr.
h
Hinweis!
Die Bauteilbeschreibung (siehe Tab. 3.1) ersetzt
nicht die fachgerechte Planung!
• Beachten Sie die Planungshinweise (siehe
Abschnitt 3.1).
Installationsanleitung geoTHERM; Nachrüstset externe Kühlung 0020064160_01
Hydraulik – geoTHERM externe passive Kühlung 3
Anzahl
(1)
1
1
1
1
1
1
2
2
1
2
1
1
1
3
1
1
1
1
1
1
1
1
1
Bestell-Nr.
-
bauseits
Im Lieferumfang der Wärmepumpe
bauseits
bauseits
bauseits
bauseits
bauseits
Bauseits zu dimensionieren, Vorschlag:
VWS 14x/2 => E5Tx26, VWS 17x/2 => E5Tx36
Im Heizkreis bauseits, im Solekreis im Lieferumfang
Wärmepumpe
bauseits
bauseits
305827
bauseits
bauseits
Im Lieferumfang der Wärmepumpe
bauseits
307094
bauseits
bauseits
bauseits
bauseits
bauseits
bauseits
im Lieferumfang der Wärmepumpe
bauseits
bauseits
Zubehör, separat bei Vaillant zu bestellen
– Anschluss des Solemischventils an Leiterplatte
