5 Installation
5.2
Wägezelle ausrichten
Minebea Intec
Die Wägezellen müssen im Ruhezustand unbedingt senkrecht eingebaut werden.
Bereits geringe Abweichungen können zu unerwarteten Effekten, insbesondere beim
Ecklasttest und bei der Verschiebeprüfung, führen.
Wird die Wägezelle (unbeabsichtigt) schräg eingebaut, so ändert sich ihr Kennwert.
Dies darf keinesfalls elektrisch ausgeglichen werden (z.B. durch Widerstände im
Verbindungskasten), sondern alle Wägezellen müssen sorgfältig ausgerichtet werden,
siehe Abbildung.
Um die exakt senkrechte Ausrichtung zu erleichtern, ist der Einbausatz PR 6021/.. mit
einer Montagehilfe ausgestattet.

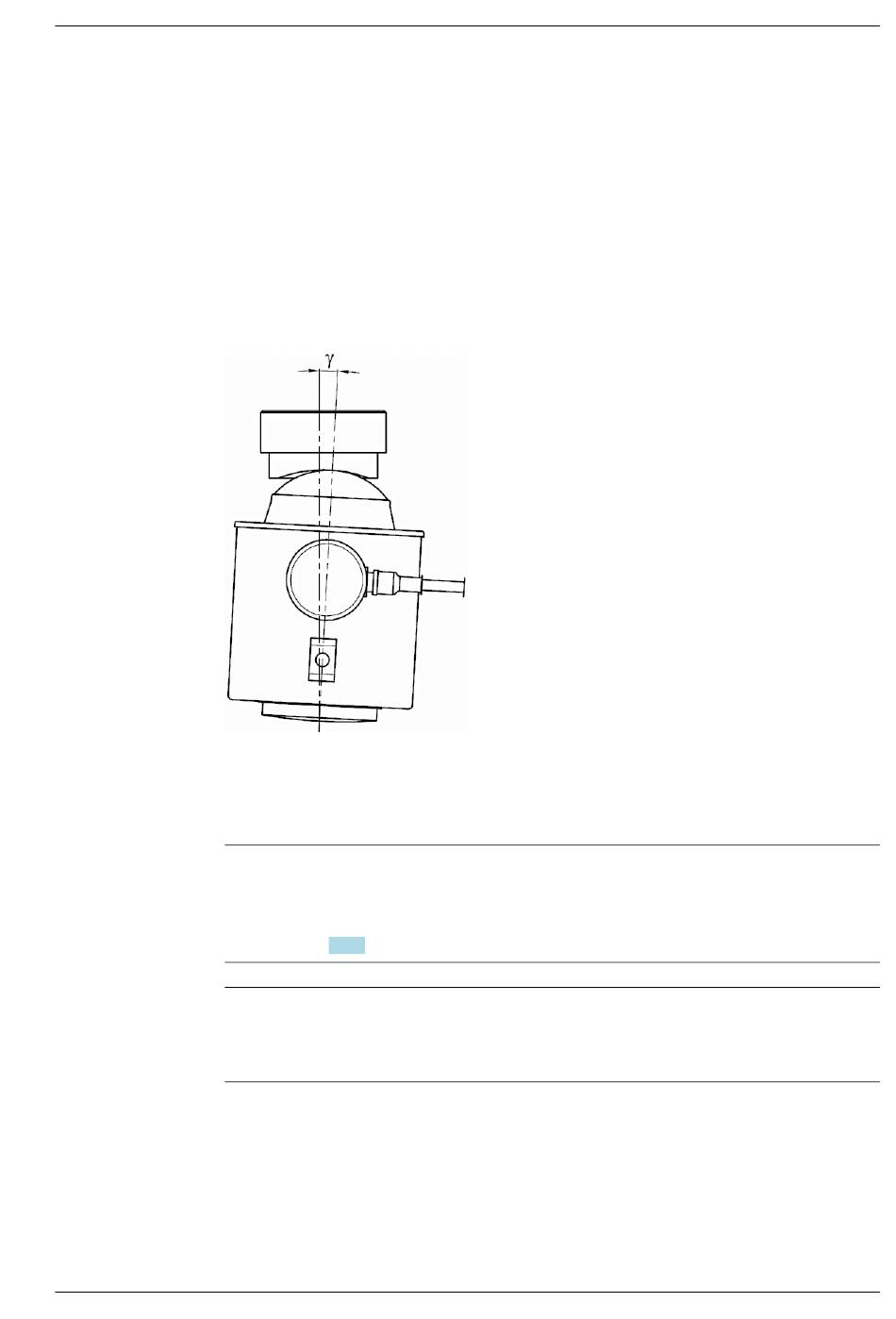

γ ≤1°
Die maximal zulässige Schiefstellung ist unbedingt zu beachten, um die Messgenauigkeit
nicht zu stark zu beeinträchtigen (siehe Abbildung).
Hinweis:
Materialeigenschaften und Formgebung der Wägezellen und Druckstücke sind optimal
aufeinander abgestimmt. Unbedingt Druckstücke von Minebea Intec verwenden, siehe
auch Kapitel 4.2.2.
Hinweis:
Weitere Installationshinweise den Handbüchern der entsprechenden Einbausätze
entnehmen.
Fahrzeugwaagen-Wägezelle PR 6221
DE-21
