Fahrzeugwaagen-Wägezelle PR 6221
6.2
Wägezelle
6.2.1
Wägezellenkabel
6.3
Kabelverbindungskästen
DE-24

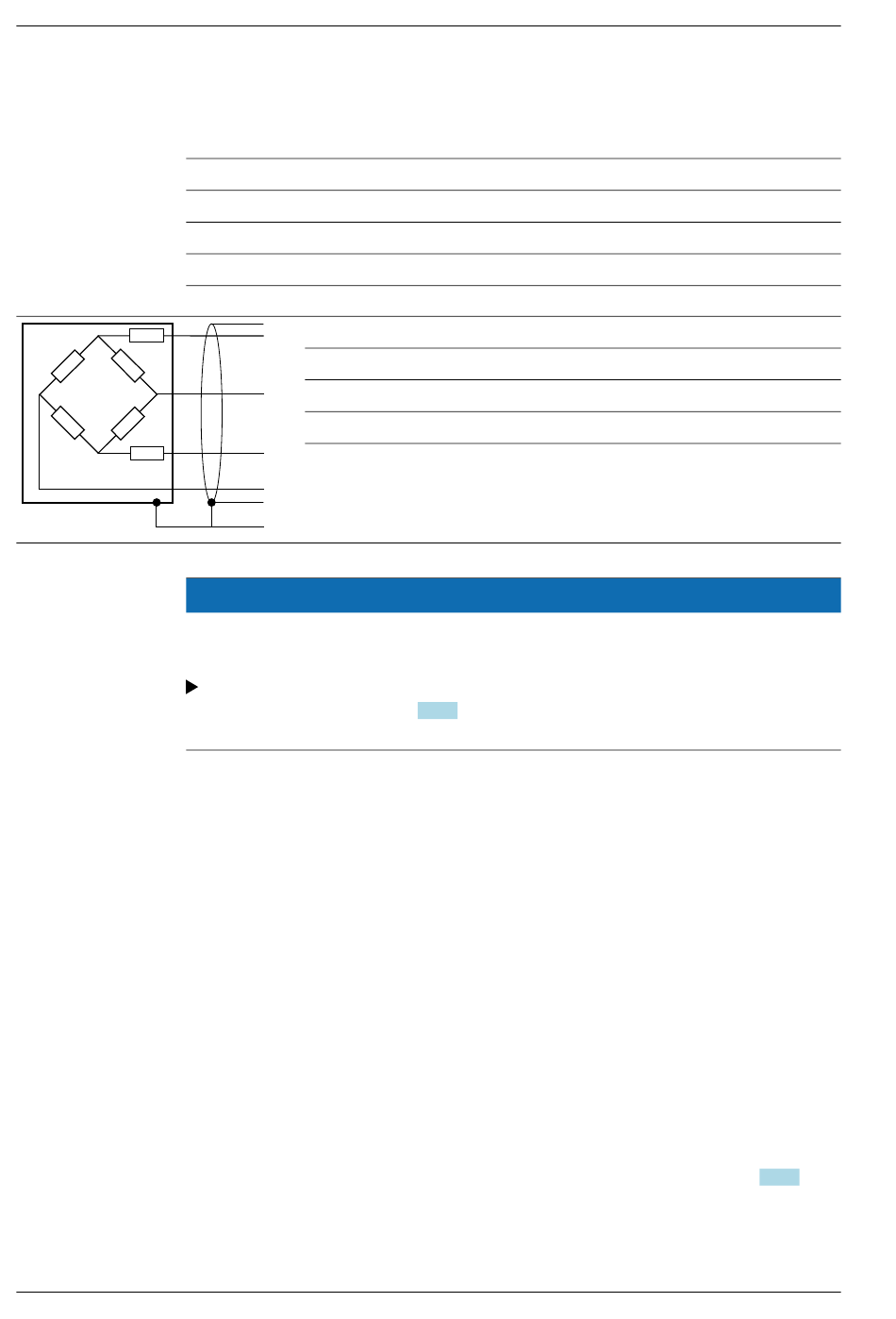

Farbcode
rd
=
rot
gn
=
grün
bu
=
blau
gy
=
grau
rd =
rd
gn =
bu =
gn
gy =
bu
S =
gy
S
ACHTUNG
Brummschleife
Der Kabelschirm ist mit dem Wägezellengehäuse verbunden.
Unbedingt den Kabelverbindungskasten PR 6021/08 oder PR 6021/18 oder
PR 6021/68S (siehe Kapitel 11.2.4) einsetzen, der durch seine spezielle Technik eine
Brummschleife verhindert.
Die Wägezellenkabel sind im Werk untrennbar mit den Wägezellen verbunden worden
und ihr individueller Widerstand und Temperaturkoeffizient sind zusammen mit der
Wägezelle abgeglichen worden.
Das Kabel deshalb keinesfalls kürzen, sondern die überschüssige Länge einfach aufrollen
und sichern.
Das spezielle Mantelmaterial und die integrierte Zugentlastung durch einen Kevlar-Faden
gewährleisten eine extrem lange Lebensdauer auch unter schwierigen
Einsatzbedingungen.
Trotz größter Robustheit der eingesetzten Materialien ist das Kabel gegen übermäßige
chemische und mechanische Beanspruchung zu sichern. Insbesondere ist der Schutz
gegen das Eindringen von Wasser am Ende des Kabels eine wichtige
"Lebensversicherung".
Es wird die Verwendung der speziellen Kabelverbindungskästen (siehe Kapitel
empfohlen. Sie besitzen nicht nur extrem hochwertige Schraubklemmen mit hoher
Kontaktsicherheit und Langzeitkonstanz, sondern zeichnen sich auch durch eine spezielle
Leitungsführung sowie integrierte Blitzschutzelemente aus.
+ supply/LC in
+ Speisespannung/+ Wägezelleneingang
+ meas./LC out
+ Messspannung/+ Wägezellenausgang
- supply/LC in
- Speisespannung/- Wägezelleneingang
- meas./LC out
- Messspannung/– Wägezellenausgang
screen
Schirm
6 Anschluss
11.2.4
