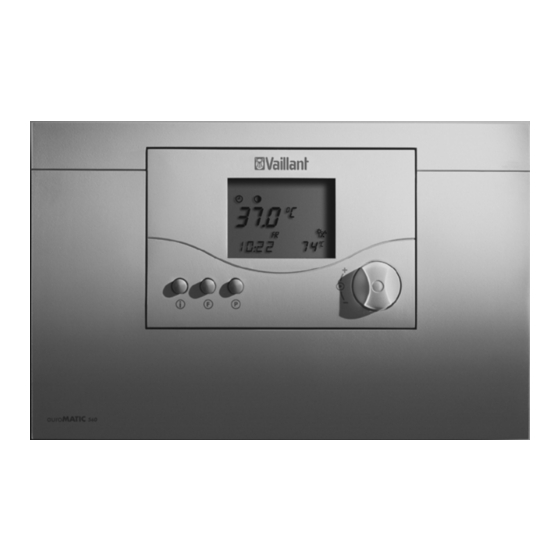

- Seite 1 Für den Betreiber/für den Fachhandwerker Bedienungs- und Installationsanleitung auroMATIC 560 Solardifferenzregler VRS 560 DE, AT, CHde, BEde...
-
Seite 2: Inhaltsverzeichnis
Für den Betreiber/für den Fachhandwerker Bedienungsanleitung auroMATIC 560 VRS 560 Solardifferenzregler Inhaltsverzeichnis Allgemeine Information ..........3 Sonderfunktionen ...........6 4.9.1 Partyfunktion ............6 Besondere Produktmerkmale ........3 4.9.2 Einmaliges Nachladen ..........6 4.9.3 Ferienfunktion ............6 Hinweise zur Dokumentation ......3 4.10 Speicherpriorität .............6 Aufbewahrung der Unterlagen ......3... -
Seite 3: Allgemeine Information
Hinweise zur Dokumentation 1 Sicherheit 2 Allgemeine Information Verwendete Symbole Beachten Sie bitte bei der Bedienung des Gerätes die Si- Der Solarregler auroMATIC 560 ist ein differenztempe- cherheitshinweise in dieser Bedienungsanleitung! raturgesteuertes Regelungsset für solargestützte Warm- wasserbereitung mit bedarfsgerechter Nachladefunktion Gefahr! für Vaillant Heizgeräte. -
Seite 4: Hinweise Zu Installation Und Betrieb
3. Damit die Garantie wirksam werden kann, muss die Ga- rantiekarte vollständig und ordnungsgemäß ausgefüllt, Bestimmungsgemäße Verwendung unterschrieben und ausreichend frankiert spätestens Der Solarregler auroMATIC 560 ist nach dem Stand der fünfzehn Tage nach der Installation an uns zurückge- Technik und den anerkannten sicherheitstechnischen Re- schickt werden. -
Seite 5: Anforderungen An Den Aufstellort
Solar- ertrag möglich ist. Dabei ist ein Nachladen über einen externen Wärmeerzeuger oder über einen Elektroheiz- stab möglich. Für das Nachladen des Solarspeichers kön- nen Sie Zeitfenster einstellen (Details siehe Ab- schnitt 5.5.3). Bedienungsanleitung auroMATIC 560 838255_04... -
Seite 6: Jahreskalender
(1…99 Tage) die Betriebsart auf „OFF“ gesetzt. Damit Zeitverzögerung beim Messwert zur Temperaturerfas- sind sowohl der Solarertrag als auch die Nachlade- sung, die mit der Röhrenkollektorfunktion verkürzt wer- funktion deaktiviert. den kann. Messwert der Kollektortemperatur bei aktivierter Röh- renkollektorfunktion: Bedienungsanleitung auroMATIC 560 838255_04... -
Seite 7: Bedienung
Bedienung Bedienerführung Abb. 5.2 Display Der Regler verfügt über ein aus Symbolen bestehendes Display und ist auf dem Vaillant Bedienkonzept „Dreh Legende und Click“ aufgebaut. Sie können den Einsteller drehen Programmierebene 2 Service-/Diagnoseebene und so Werte abrufen und verändern. Außerdem können... -
Seite 8: Display Hauptbedienebene
Abschnitt 5.6 beschrieben. Abb. 5.4 Display Infoebene Legende Infoebene 2 Anzeige Solarertrag Abb. 5.6 Display Sonderfunktionen 3 Ertrag in kWh 4 Speicher-Solltemperatur Legende Sonderfunktion aktiviert 2 Cursor (markiert die ausgewählte Sonderfunktion) 3 Symbol der ausgewählten Sonderfunktion Bedienungsanleitung auroMATIC 560 838255_04... -
Seite 9: Display Service-/Diagnoseebene
Display sicht- und einstellbar, danach schal- tet die An zeige wieder in die Grundanzeige der Hauptbedien ebene. Klicken Sie vor Ablauf der fünf Se- kunden den Einsteller an, um zum nächsten Einstellwert zu gelangen. Tab. 5.1 Einstell- und Betriebswerte Bedienungsanleitung auroMATIC 560 838255_04... -
Seite 10: Betriebsarten
Einstellung Zeitprogramm Nachladefunktion Für das Nachladen des Solarspeichers kann ein Zeitpro- Tab. 5.4 Zeitfenster einstellen gramm mit bis zu drei Zeitfenstern eingestellt werden. Der Regler ist mit einem Grundprogramm ausgestattet, das Sie individuell Ihren Bedürfnissen anpassen können. Bedienungsanleitung auroMATIC 560 838255_04... -
Seite 11: Einstellung Zeitprogramm Zirkulationspumpe
5.5.4 Einstellung Zeitprogramm Zirkulationspumpe Für eine angeschlossene Zirkulationspumpe (nur bei Hy- draulikplan 1 möglich) können Sie, wie bei der Nach lade- Der Solarregler auroMATIC 560 zeigt bei Störungen der funktion, ein individuelles Zeitprogramm eingeben. Temperaturfühler Fehlermeldungen in der Hauptbedien- Der Regler ist auch hier mit einem Grundprogramm aus- ebene an. - Seite 13 Für den Betreiber/für den Fachhandwerker Installationsanleitung auroMATIC 560 VRS 560 Solardifferenzregler Inhaltsverzeichnis Hinweise zur Dokumentation ......2 Inbetriebnahme ..........20 Aufbewahrung der Unterlagen ......2 Anlagenparameter einstellen ......20 Verwendete Symbole ..........2 Rücksetzen der Anlagenparameter auf die Gültigkeit der Anleitung ........2 Werkseinstellung ...........23 Gerätebeschreibung ........2...
-
Seite 14: Hinweise Zur Dokumentation
übernehmen wir keine Haftung. Achtung! Bestimmungsgemäße Verwendung Diese Unterlage ist keine Anleitung für die Das Regelgerät auroMATIC 560 ist nach dem Stand der Erstellung der hydraulischen Verbindungen. Technik und den anerkannten sicherheitstechnischen Re- Hierzu müssen entsprechende Unterlagen geln gebaut. Dennoch können bei unsachgemäßer Ver- genutzt werden. -
Seite 15: Sicherheitshinweise Und Vorschriften
Solar-Aufheizung, sondern auch wenn erforderlich, einen zweiten Kollektorfühler aus dem Vail- die Legionellenschutzfunktion aktiviert ist). lant Zubehörprogramm einzusetzen. Lassen Sie von Ihrem Fachhandwerker unbedingt ein Mischerventil mit Kaltwasserzuführung installieren. Lassen Sie das Mischerventil von Ihrem Fachhandwerker einstellen. Installationsanleitung auroMATIC 560 838255_04... -
Seite 16: Reglergehäuse Montieren
Abb. 4.3 Befestigung des Reglergehäuses • Zeichnen Sie die beiden Befestigungsbohrungen (1 und 2) an und nehmen Sie die Bohrungen vor. • Wählen Sie die Dübel den Wandverhältnissen entspre- chend aus und schrauben Sie das Reglergehäuse fest. Installationsanleitung auroMATIC 560 838255_04... -
Seite 17: Verdrahtung Nach Hydraulikplan
Relais oder Schützes mit einer Schalt- leistung von mindestens 16 A erfolgen. Niemals einen Elektroheizstab ohne zusätzliches exter- nes Relais oder Schütz in Verbindung mit dem auroMATIC 560 in Betrieb nehmen. Achtung! Der C1/C2-Kontakt ist ein 24-V-Nieder- spannungskontakt und darf in keinem Fall als 230-V-Schaltkontakt verwendet werden. - Seite 18 Fühler zur Messung des Ertrags (optional) Verbrühungsgefahr durch heißes Wasser Das Mischerventil muss zwingend eingebaut LEG/BYP Legionellenschutzpumpe oder E-Patrone werden, um den Verbrühschutz zu Speicherfühler 1 gewährleisten. Speicherfühler 2 Tab. 5.2 Legende zur Abb. 5.1 und Abb. 5.2 Installationsanleitung auroMATIC 560 838255_04...
- Seite 19 230V Netz Kol1-P Kol2-P / ZP LEG/BYP LP/UV 1 VRS 560 C1/C2 Kol1 Ertrag Kol2 Abb. 5.2 Anschlussplan für Hydraulikplan 1 Hinweis LEG/BYP kann entweder als Legionellenschutzpumpe oder E-Patrone verwendet werden. Es ist nur eine Option möglich. Installationsanleitung auroMATIC 560 838255_04...
- Seite 20 LEG/BYP (VR 10) LP/UV1 (VR 10) (VR 10) 400 V Abb. 5.3 Hydraulikplan 1: Anschluss zweiter Speicher oder Schwimmbad Gefahr! Verbrühungsgefahr durch heißes Wasser Das Mischerventil muss zwingend eingebaut werden, um den Verbrühschutz zu gewährlei- sten. Installationsanleitung auroMATIC 560 838255_04...
- Seite 21 LEG/BYP LP/UV 1 VRS 560 C1/C2 Kol1 Ertrag Kol2 Abb. 5.4 Anschlussplan für Hydraulikplan 1: Anschluss zweiter Speicher oder Schwimmbad Hinweis LEG/BYP kann entweder als Legionellenschutzpumpe oder E-Patrone verwendet werden. Es ist nur eine Option möglich. Installationsanleitung auroMATIC 560 838255_04...
- Seite 22 Speicherfühler 1 Speicherfühler 2 230 V Anschluss 230 V Netz F 1 (T4) Sicherungshalter Ertrag Fühler zur Messung des Ertrags (optional) Mischerventil 230 V Anschluss 230 V Netz Tab. 5.4 Legende zur Abb. 5.5 und Abb. 5.6 Installationsanleitung auroMATIC 560 838255_04...
- Seite 23 VRS 560 C1/C2 Kol1 Ertrag Kol2 Abb. 5.6 Anschlussplan für Hydraulikplan 1: Einbindung auroMATIC 560 in monovalente Systeme Gefahr! Überhitzungsgefahr! Installieren Sie bei der Einbindung des Reglers grundsätzlich ein thermisches Mischventil zur Maximal tem pe ra tur begrenzung als Verbrüh- und Geräteschutz.
-
Seite 24: Hydraulikplan 2
Fühler zur Messung des Ertrags (optional) Verbrühungsgefahr durch heißes Wasser Das Mischerventil muss zwingend eingebaut LEG/BYP Legionellenschutzpumpe oder E-Patrone werden, um den Verbrühschutz zu Speicherfühler 1 gewährleisten. Speicherfühler 2 Tab. 5.5 Legende zur Abb. 5.7 und Abb. 5.8 Installationsanleitung auroMATIC 560 838255_04... - Seite 25 230V Netz Kol1-P Kol2-P / ZP LEG/BYP LP/UV 1 VRS 560 C1/C2 Kol1 Ertrag Kol2 Abb. 5.8 Anschlussplan für Hydraulikplan 2 Hinweis LEG/BYP kann entweder als Legionellenschutzpumpe oder E-Patrone verwendet werden. Es ist nur eine Option möglich. Installationsanleitung auroMATIC 560 838255_04...
- Seite 26 (VR 10) LP/UV 1 (VR 10) Sp 3 (VR 10) 400 V Abb. 5.9 Hydraulikplan 2: Anschluss zweiter Speicher oder Schwimmbad Gefahr! Verbrühungsgefahr durch heißes Wasser Das Mischerventil muss zwingend eingebaut werden, um den Verbrühschutz zu gewährleisten. Installationsanleitung auroMATIC 560 838255_04...
- Seite 27 LEG/BYP LP/UV 1 VRS 560 C1/C2 Kol1 Ertrag Kol2 Abb. 5.10 Anschlussplan für Hydraulikplan 2: Anschluss zweiter Speicher oder Schwimmbad Hinweis LEG/BYP kann entweder als Legionellenschutzpumpe oder E-Patrone verwendet werden. Es ist nur eine Option möglich. Installationsanleitung auroMATIC 560 838255_04...
-
Seite 28: Hydraulikplan 3
Verbrühschutz zu Kol2 Nachladefühler 2 gewährleisten. Ertrag Fühler zur Messung des Ertrags (optional) LEG/BYP Legionellenschutzpumpe oder E-Patrone Speicherfühler 1 Speicherfühler 2 Ansteuerung Schütz für optionalen Elektroheizstab Mischerventil Tab. 5.7 Legende zur Abb. 5.11 und Abb. 5.12 Installationsanleitung auroMATIC 560 838255_04... - Seite 29 230V Netz Kol1-P Kol2-P / ZP LEG/BYP LP/UV 1 VRS 560 C1/C2 Kol1 Ertrag Kol2 Abb. 5.12 Anschlussplan für Hydraulikplan 3 Hinweis LEG/BYP kann entweder als Legionellenschutzpumpe oder E-Patrone verwendet werden. Es ist nur eine Option möglich. Installationsanleitung auroMATIC 560 838255_04...
- Seite 30 (VR 10) LP/UV 1 (VR 10) (VR 10) 230 V ~ Abb. 5.13 Hydraulikplan 3: Anschluss zweiter Speicher oder Schwimmbad Gefahr! Verbrühungsgefahr durch heißes Wasser Das Mischerventil muss zwingend eingebaut werden, um den Verbrühschutz zu gewährleisten. Installationsanleitung auroMATIC 560 838255_04...
- Seite 31 LEG/BYP LP/UV 1 VRS 560 C1/C2 Kol1 Ertrag Kol2 Abb. 5.14 Anschlussplan für Hydraulikplan 3: Anschluss zweiter Speicher oder Schwimmbad Hinweis LEG/BYP kann entweder als Legionellenschutzpumpe oder E-Patrone verwendet werden. Es ist nur eine Option möglich. Installationsanleitung auroMATIC 560 838255_04...
-
Seite 32: Inbetriebnahme
Durch Drehen am Einsteller auf 1 werden die Betriebsstunden auf 0 gesetzt. Einstellen der Maximaltemperatur Speicher 1 20 bis 90 °C 75 °C Tab. 6.1 Anlagenparameter Achtung! Die zulässige Maximaltemperatur des eingesetzten Speichers (MAXT 1) darf nicht überschritten werden. Installationsanleitung auroMATIC 560 838255_04... - Seite 33 Einstellen der Ausschaltdifferenz Speicher 2 1 – 20 K (Die Ausschaltdifferenz sollte immer 2 K kleiner sein als die Einschaltdifferenz) PRIO 1, 2 Speicher mit höchster Priorität FROS: -5 °C – 10 °C; OFF Frostschutzfunktion Tab. 6.1 Anlagenparameter (Fortsetzung) Installationsanleitung auroMATIC 560 838255_04...
- Seite 34 LEGT: 00:00 – 23:50 04:00 Startzeit Legionellschutzfunktion Aktivierung der Nachladeverzögerung 0=deaktiviert; 1=aktiviert Aktivierung ED-Steuerung 0=Aus; 1=Ein Einstellen des aktuellen Tages 1-31 Einstellen des aktuellen Monats 1-12 Einstellen des aktuellen Jahres 2000-2159 2000 Tab. 6.1 Anlagenparameter (Fortsetzung) Installationsanleitung auroMATIC 560 838255_04...
-
Seite 35: Rücksetzen Der Anlagenparameter Auf Die Werkseinstellung
Test Umschaltventil Umschaltventil an, alle anderen Aktoren aus Test Legionellenschutzpumpe Legionellenschutzpumpe an, alle anderen Aktoren Test Elektroheizstab (EP) Test Elektroheizstab (EP) an, alle anderen Aktoren Test C1/C2-Kontakt C1/C2-Kontakt geschlossen, alle anderen Aktoren Tab 7.1 Aktoren und Sensoren Installationsanleitung auroMATIC 560 838255_04... - Seite 36 Mit einem weiteren Klick auf den Einsteller wird Ihnen Displayanzeigen überprüfen. die vorliegende Softwareversion des Reglers angezeigt. Abb. 7.2 Softwareversion des Reglers Die Service-/Diagnoseebene können Sie verlassen, indem Sie die Programmiertaste drücken. Abb. 7.1 Displayanzeigen überprüfen Installationsanleitung auroMATIC 560 838255_04...
-
Seite 37: Notbetrieb 8
Notbetrieb 8 Technische Daten 9 Notbetrieb Der Regler auroMATIC 560 schaltet bei Erkennen eines Fehlers in der Grundanzeige auf die Fehlerdarstellung. Ist eine der Funktionen Solarertrag oder Nachladen mög- lich, wird vom Regler diese Funktion trotz vorhandenem Fehler durchgeführt. Technische Daten... -
Seite 38: Fühlerkennlinien
11 Kundendienst 10 Fühlerkennlinien Kundendienst Standardfühler VR 10, Bauart NTC 2,7 K Werkskundendienst (Deutschland) Reparaturberatung für Fachhandwerker Fühlerkennwert Widerstandswert Vaillant Profi-Hotline 0 18 05/999-120 0 °C 9191 Ohm Kundendienst (Belgien) 5 °C 7064 Ohm Vaillant SA-NV 10 °C 5214 Ohm Rue Golden Hopestraat 15 20 °C...
