5 Den Systemregler kennenlernen
Schaltfläche/
Funktion
Symbol
Schaltfläche „1 x Speicherladung": Sie können
den Betrieb 1 x Speicherladung einstellen.
1. Schaltfläche „Urlaubstag": Sie können den
Betrieb für Tage außer Haus einstellen.
2. Schaltfläche „Urlaubszeitraum": Sie gelan-
gen auf ein Display zur Eingabe des
Urlaubszeitraums.
3. Schaltfläche „Sprachauswahl": Sie gelan-
gen auf ein Display zur Auswahl der Spra-
che im Display.
Schaltfläche „Sonderbetriebsarten":
Sie gelangen auf eine Auswahlseite für
Sonderbetriebsarten.
1. Schaltfläche „Feiertag": Sie können den
Betrieb für Tage im Haus einstellen.
2. Schaltfläche „Feiertagszeitraum": Sie
gelangen auf ein Display zur Eingabe des
Feiertagszeitraums.
Schaltfläche zum Ausschalten des Systems
oder des Gerätes
Schaltfläche „Informationen": Sie können
Informationen zum aktuellen Display
abfragen.
Schaltfläche „Grundeinstellungen": Sie
gelangen auf eine Auswahlseite für
Grundeinstellungen.
Schaltfläche „Wunschtemperaturen": Sie
gelangen auf ein Display zur Einstellung der
Wunschtemperatur.
Schaltfläche „Zeitprogramm"/
„Warmwasserzeiten": Sie gelangen auf ein
Display zur Einstellung des Zeitprogramms.
Schaltfläche „Ereignisliste": Sie gelangen
auf ein Display, das alle Ereignisse und
Fehlermeldungen des Systems ecoPOWER 1.0
auflistet.
Schaltfläche „Stoßlüften": Sie gelangen auf
ein Display für Einstellungen zum Stoßlüften.
24
Schaltfläche/
Symbol

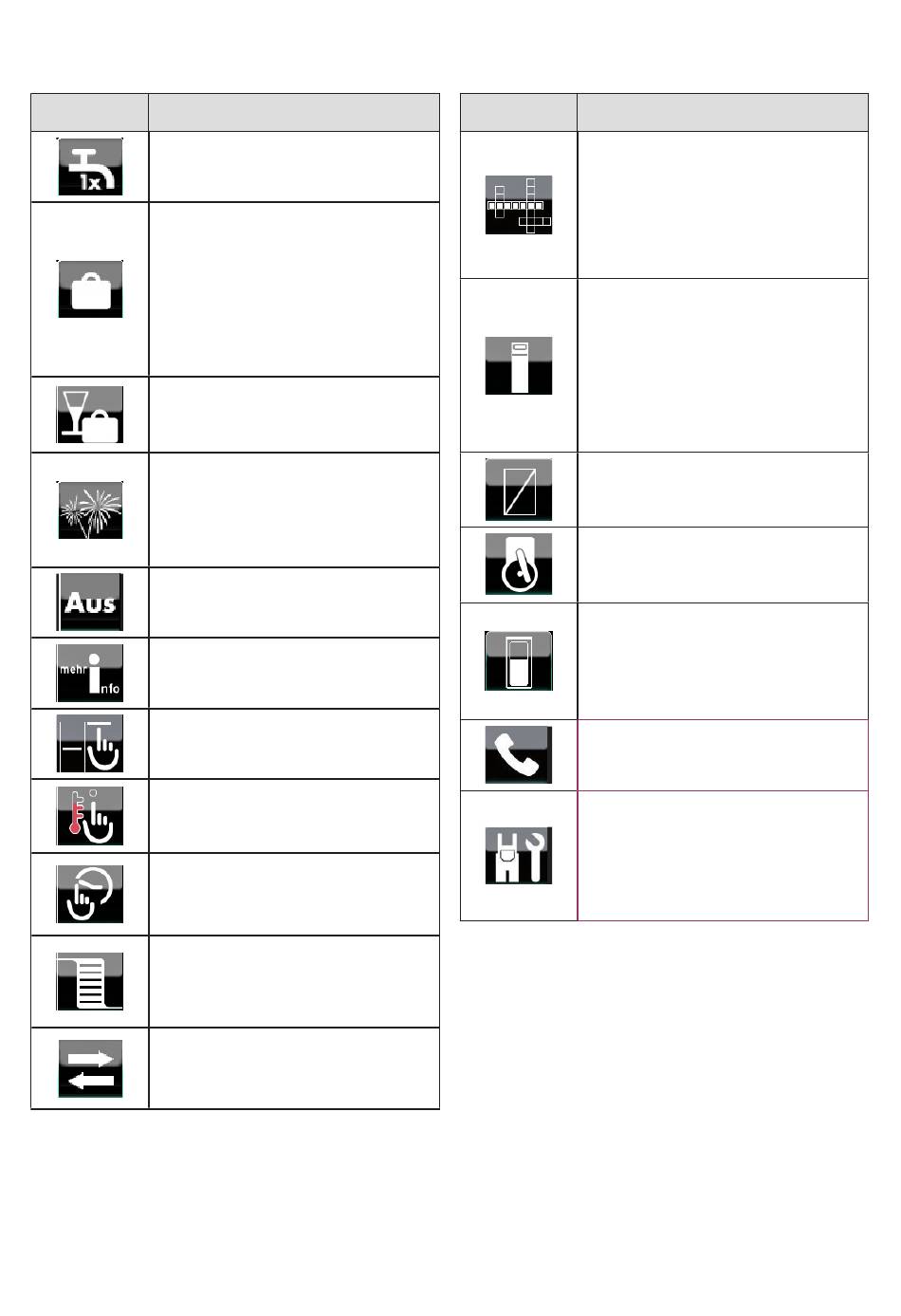

Tab. 5.2 Symbole für Schaltflächen
Bedienungs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_00
Funktion
1. Schaltfläche „Fachhandwerker": Sie gelan-
gen auf ein Display zur Passworteingabe
für den Fachhandwerker.
2. Schaltfläche „Kennworteinstellung": Sie
gelangen auf ein Display zur Kennwortein-
stellung für den Fachhandwerker.
Schaltfläche „Wärmeauskopplungsmodul"/
"Regler":
1. Sie gelangen zur Anlagenübersicht für die
Wärmeauskopplungsbox.
2. Sie aktivieren Tests des Wärmeauskopp-
lungsmoduls.
3. Sie gelangen zu einem Display für Einstel-
lungen am Regler
Schaltfläche „Wechselrichter":
Sie gelangen zur Anlagenübersicht für den
Wechselrichter.
Schaltfläche „Motor":
Sie gelangen zur Anlagenübersicht für den
Motor des KWK-Moduls.
Schaltfläche „Speicher":
1. Sie gelangen zur Anlagenübersicht für den
Pufferspeicher.
2. Sie Gelangen zum Display „Speicherma-
nagement"
Schaltfläche "Kontakt: Sie können Informati-
onen, über den zuständigen Kundendienst
oder Fachhandwerker abfragen.
Schaltfläche „Wartung" (Hinweis: Diese
Schaltfläche erscheint nur, wenn Sie in das
Fachhandwerkermenü eingeloggt sind):
1. Sie können Informationen über den
Wartungs zustand des Systems abfragen.
2. Sie können Testfunktionen aktivieren.
