8 Bedienung in der Bedienebene für den Betreiber

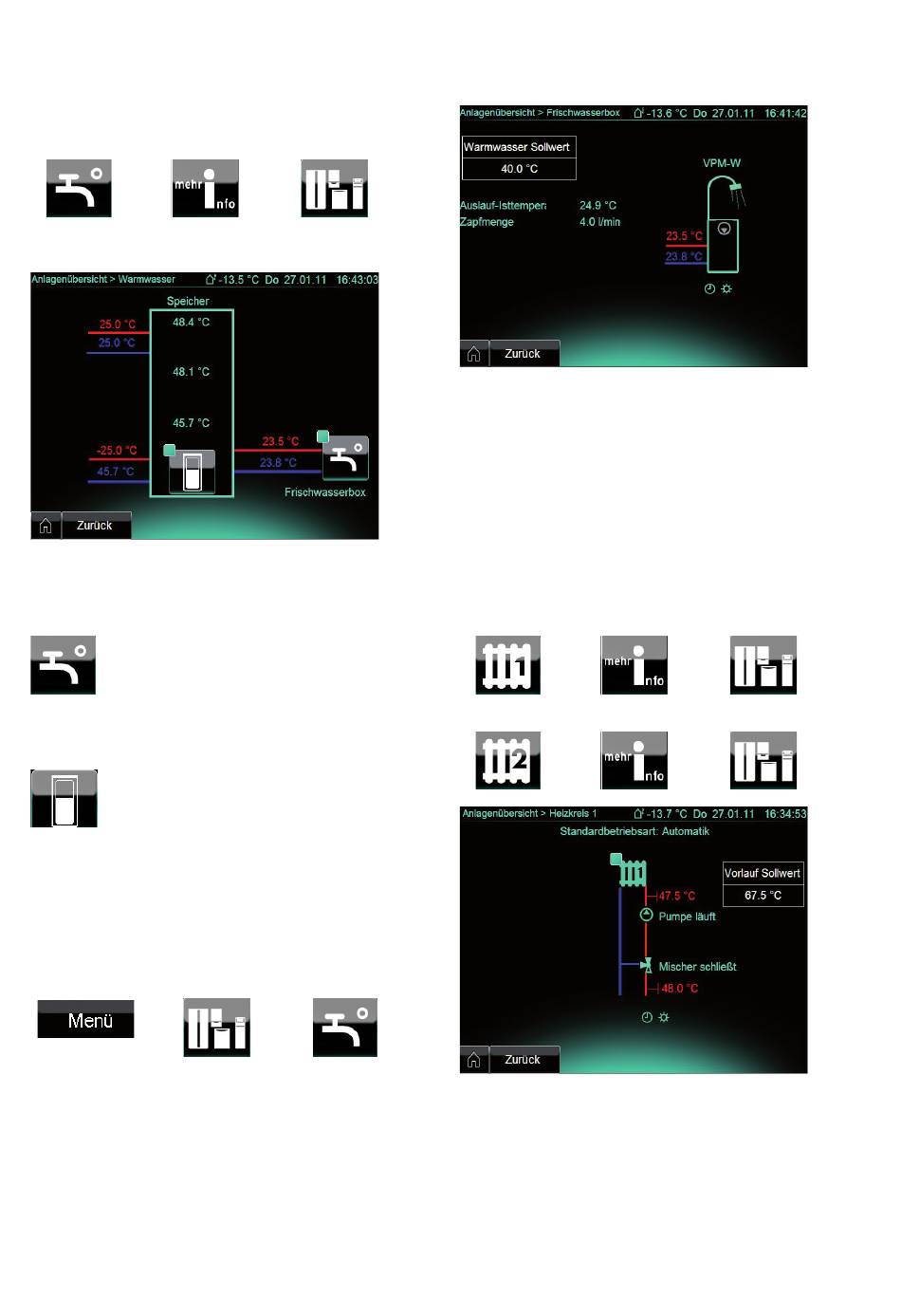

8.3.3 Anlagenübersicht zum Warmwasserkreis
¬
Abb. 8.14 Anlagenübersicht Warmwasserkreis
Bei den Symbolen für die Komponenten finden Sie die
folgenden Angaben:
Trinkwasserstation:
– Vorlauftemperatur
– Rücklauftemperatur
– Farbfeld Statusanzeige (¬ Tab. 5.1)
Speicher:
– Speichertemperatur - oben
– Speichertemperatur - Mitte
– Speichertemperatur - unten
– Farbfeld Statusanzeige (¬ Tab. 5.1)
8.3.4 Anlagenübersicht zur Trinkwasserstation
¬
60
¬
¬
Bedienungs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_00
Abb. 8.15 Anlagenübersicht
Auf der Anlagenübersicht finden Sie folgende Angaben:
– Icons Statusanzeige (¬Tab. 5.4)
– Warmwasser Solltemperatur
– Warmwasser Isttemperatur
– Zapfmenge
– Vorlauftemperatur
– Rücklauftemperatur
8.3.5 Anlagenübersicht zu den Heizkreisen
¬
¬
Abb. 8.16 Anlagenübersicht Heizkreis 1
Trinkwasserstation
¬
¬
