Montage
Emotec IR - Montageanweisung

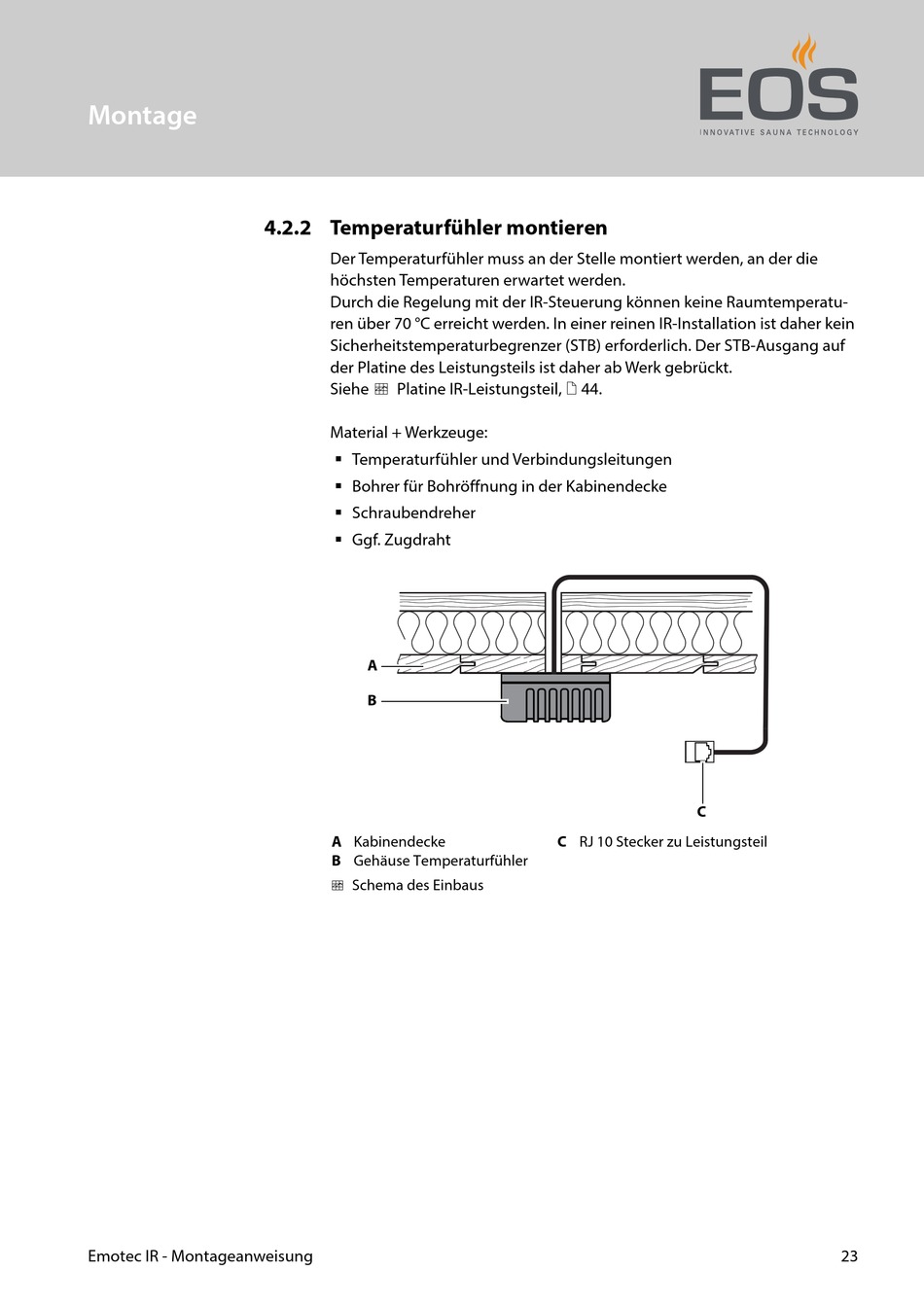

4.2.2 Temperaturfühler montieren
Der Temperaturfühler muss an der Stelle montiert werden, an der die
höchsten Temperaturen erwartet werden.
Durch die Regelung mit der IR-Steuerung können keine Raumtemperatu-
ren über 70 °C erreicht werden. In einer reinen IR-Installation ist daher kein
Sicherheitstemperaturbegrenzer (STB) erforderlich. Der STB-Ausgang auf
der Platine des Leistungsteils ist daher ab Werk gebrückt.
Siehe  Platine IR-Leistungsteil,  44.
Material + Werkzeuge:
 Temperaturfühler und Verbindungsleitungen
 Bohrer für Bohröffnung in der Kabinendecke
 Schraubendreher
 Ggf. Zugdraht
A
B
A Kabinendecke
B Gehäuse Temperaturfühler
 Schema des Einbaus
C
C RJ 10 Stecker zu Leistungsteil
23
