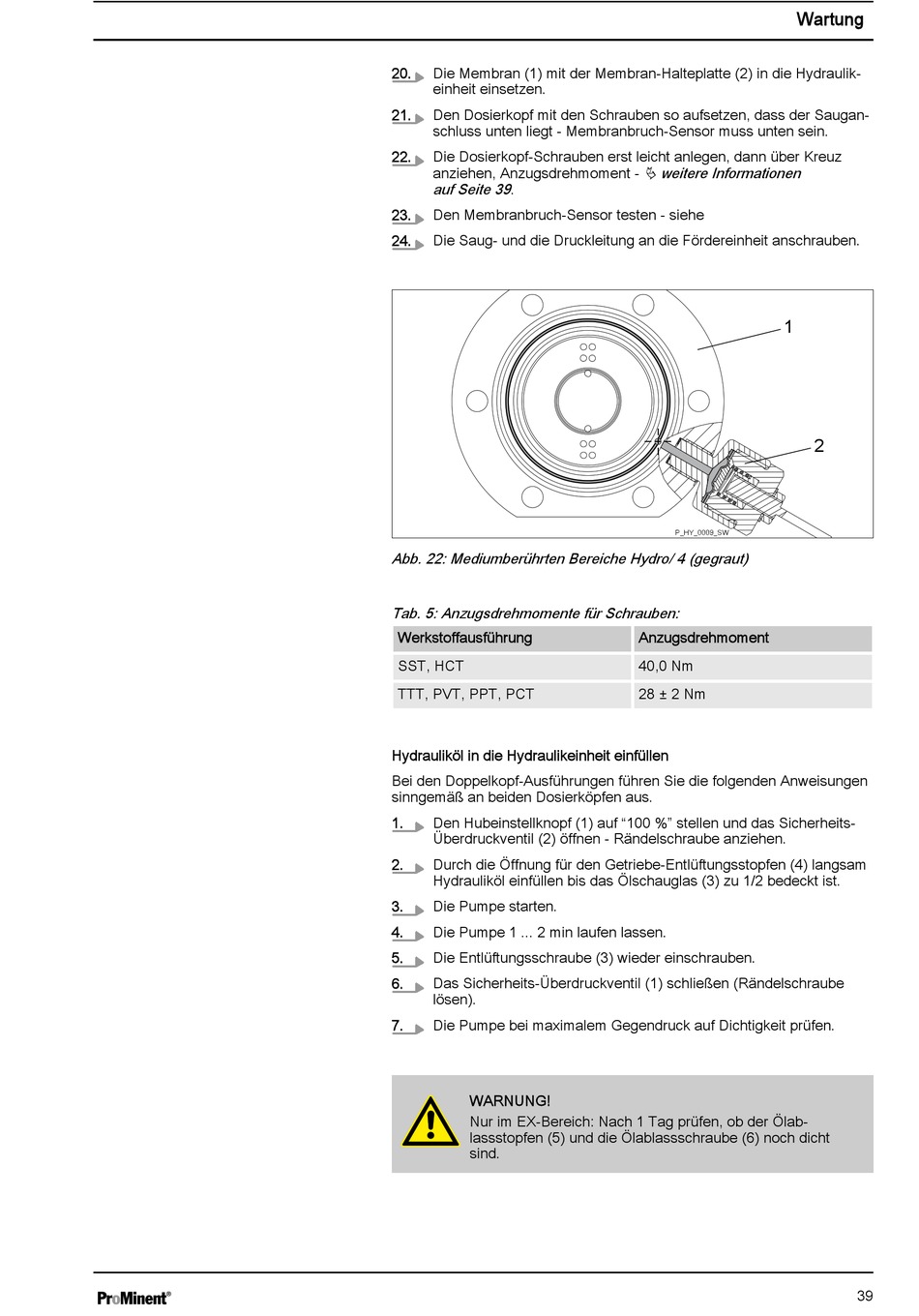

20.
Die Membran (1) mit der Membran-Halteplatte (2) in die Hydraulik‐
einheit einsetzen.
21.
Den Dosierkopf mit den Schrauben so aufsetzen, dass der Saugan‐
schluss unten liegt - Membranbruch-Sensor muss unten sein.
22.
Die Dosierkopf-Schrauben erst leicht anlegen, dann über Kreuz
anziehen, Anzugsdrehmoment -
auf Seite 39 .
23.
Den Membranbruch-Sensor testen - siehe
24.
Die Saug- und die Druckleitung an die Fördereinheit anschrauben.
Abb. 22: Mediumberührten Bereiche Hydro/ 4 (gegraut)
Tab. 5: Anzugsdrehmomente für Schrauben:
Werkstoffausführung
SST, HCT
TTT, PVT, PPT, PCT
Hydrauliköl in die Hydraulikeinheit einfüllen
Bei den Doppelkopf-Ausführungen führen Sie die folgenden Anweisungen
sinngemäß an beiden Dosierköpfen aus.
1.
Den Hubeinstellknopf (1) auf "100 %" stellen und das Sicherheits-
Überdruckventil (2) öffnen - Rändelschraube anziehen.
2.
Durch die Öffnung für den Getriebe-Entlüftungsstopfen (4) langsam
Hydrauliköl einfüllen bis das Ölschauglas (3) zu 1/2 bedeckt ist.
3.
Die Pumpe starten.
4.
Die Pumpe 1 ... 2 min laufen lassen.
5.
Die Entlüftungsschraube (3) wieder einschrauben.
6.
Das Sicherheits-Überdruckventil (1) schließen (Rändelschraube
lösen).
7.
Die Pumpe bei maximalem Gegendruck auf Dichtigkeit prüfen.
WARNUNG!
Nur im EX-Bereich: Nach 1 Tag prüfen, ob der Ölab‐
lassstopfen (5) und die Ölablassschraube (6) noch dicht
sind.
Wartung
Ä weitere Informationen
1
P_HY_0009_SW
Anzugsdrehmoment
40,0 Nm
28 ± 2 Nm
2
39
