Wartung
38
A)
3
6
5

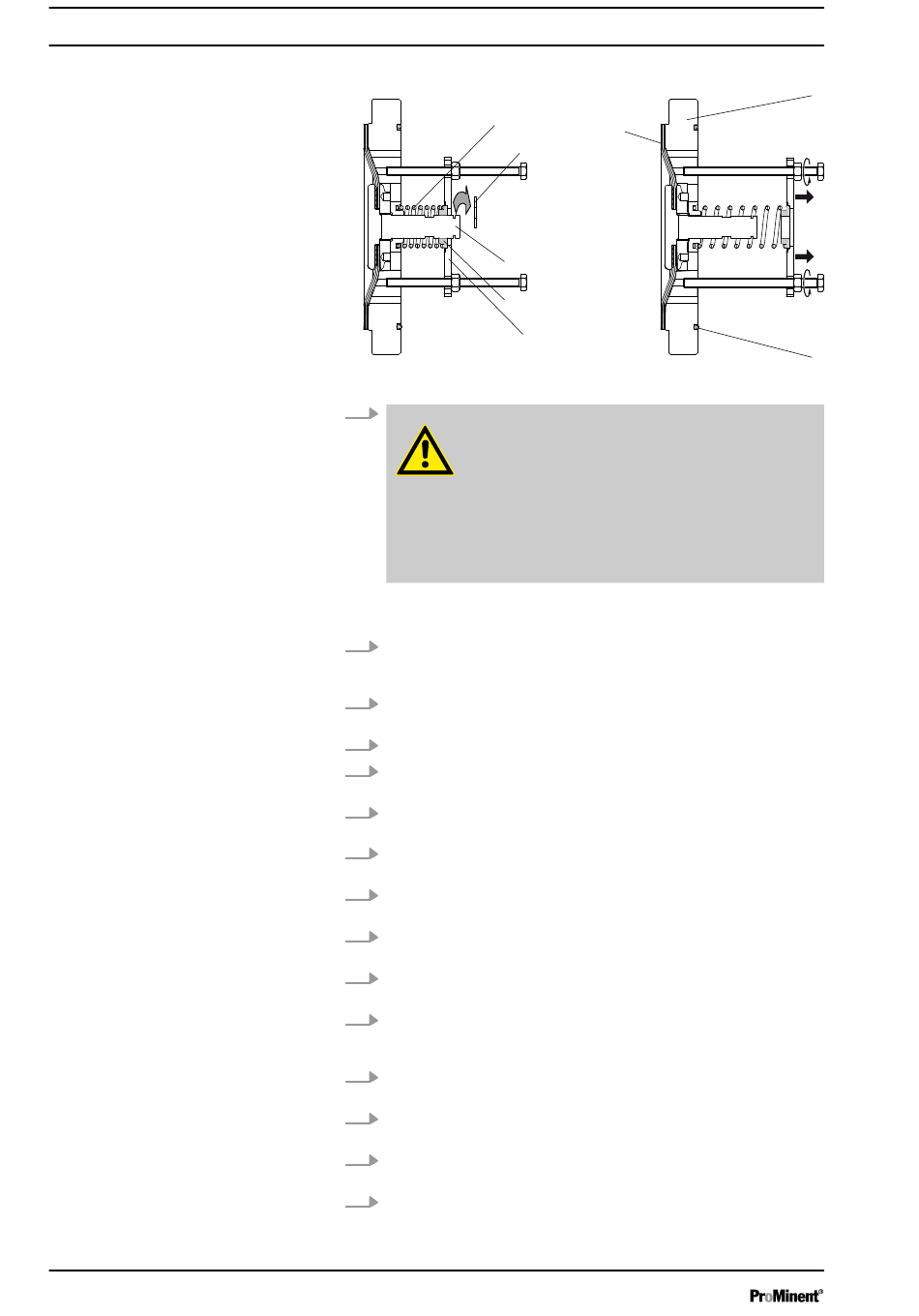

Abb. 21
5.
WARNUNG!
Warnung vor Augenverletzung
Die sehr starke Feder (3) und der Federteller (5)
auf dem Membrankern (6) können beim Lösen
des Sicherungsringes (4) wegspringen.
–
Zum Demontieren die Montagehilfe (8) ver‐
wenden!
–
Eine Schutzbrille tragen.
Die Montageplatte (8) mit der vertieften Seite auf den Federteller (5)
setzen.
6.
Die Montageplatte mit den beiden Schrauben (M6 mit Muttern) an
der Membranhalteplatte (2) sichern: die Schrauben in die vorgese‐
henen Gewinde schrauben - Abb. 21.
7.
Die beiden Muttern bis auf die Montageplatte absenken und dann
noch 1 mm tiefer.
8.
Den Sicherungsring (4) lösen.
9.
Die beiden Muttern gleichmäßig zurückdrehen und so die Feder (3)
langsam entspannen.
10.
Die Feder (3) mit dem Federteller (5) vom Membrankern (6)
abziehen.
11.
Die Membran / Membrankern-Kombination von der Membran-Halte‐
platte (2) abnehmen.
12.
Die ganzen Teile reinigen, besonders die mediumberührten - siehe
Abb. 22
13.
Die neue Membran / Membrankern-Kombination in die Membran-
Halteplatte (2) stecken.
14.
Die Membranfeder (3) mit dem Federteller (5) auf den Membrankern
(6) stecken.
15.
Die Montageplatte (8) mit den beiden Schrauben (M6 mit Muttern)
an der Membranhalteplatte (2) sichern: die Schrauben in die vorge‐
sehenen Gewinde schrauben.
16.
Die beiden Muttern gleichmäßig bis auf die Nut des Membrankerns
für den Sicherungsring absenken und noch 1 mm tiefer.
17.
Den Sicherungsring (4) sicher in die Nut des Membrankerns ein‐
rasten.
18.
Die beiden Muttern zurückdrehen, bis keine Federspannung mehr
wirkt und dann die Montagehilfe und die Schrauben entfernen.
19.
Den O-Ring (7) austauschen, der zwischen der Membran-Halte‐
platte (2) und der Hydraulikeinheit saß.
B)
1
4
8
P_HY_0033_SW
2
7
