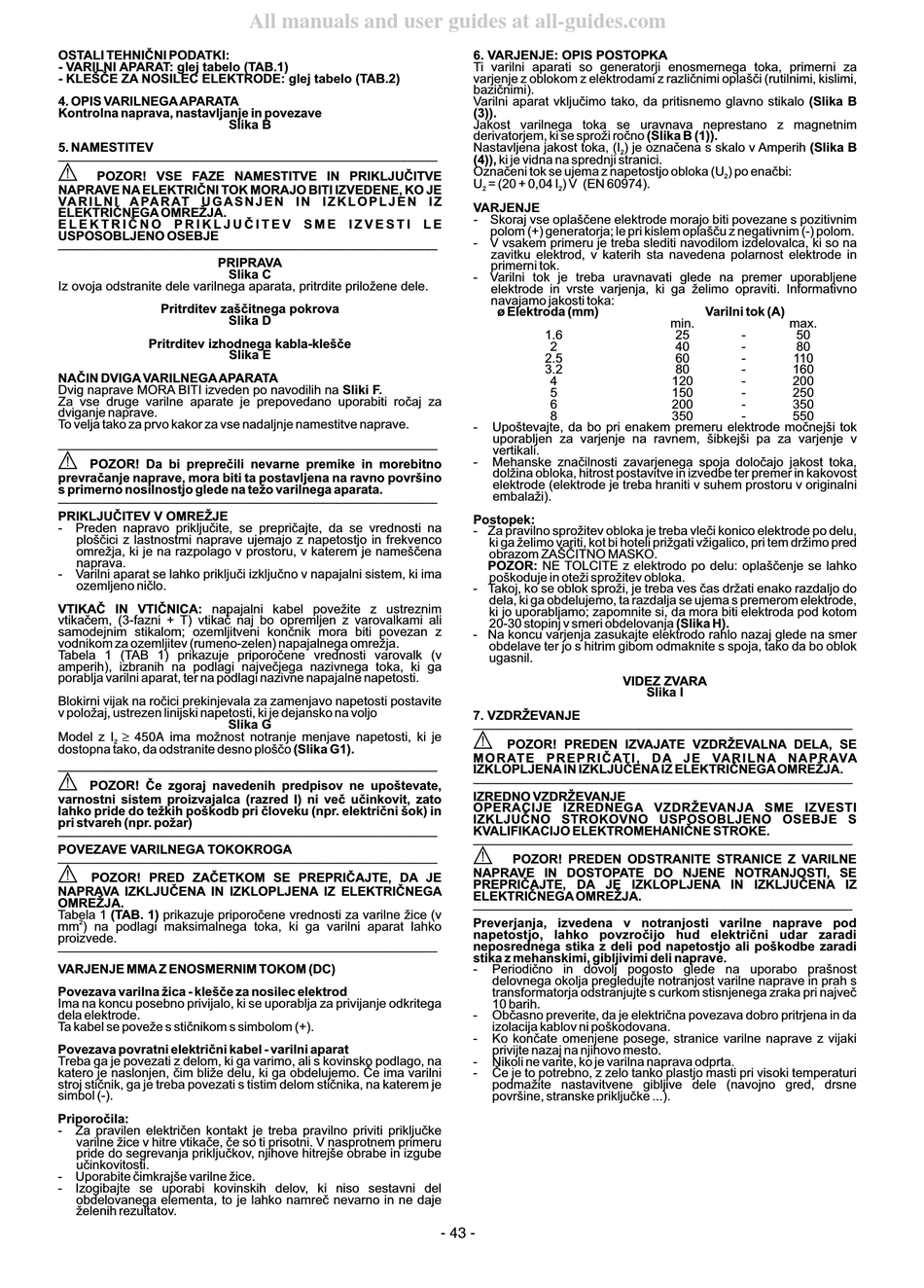

OSTALI TEHNIČNI PODATKI:
- VARILNI APARAT: glej tabelo (TAB.1)
- KLEŠČE ZA NOSILEC ELEKTRODE: glej tabelo (TAB.2)
4. OPIS VARILNEGA APARATA
Kontrolna naprava, nastavljanje in povezave
5. NAMESTITEV
________________________________________________________________________________
POZOR! VSE FAZE NAMESTITVE IN PRIKLJUČITVE
NAPRAVE NA ELEKTRIČNI TOK MORAJO BITI IZVEDENE, KO JE
VA R I L N I A PA R AT U G A S N J E N I N I Z K L O P L J E N I Z
ELEKTRIČNEGA OMREŽJA.
E L E K T R I Č N O P R I K L J U Č I T E V S M E I Z V E S T I L E
USPOSOBLJENO OSEBJE
________________________________________________________________________________
PRIPRAVA
Iz ovoja odstranite dele varilnega aparata, pritrdite priložene dele.
Pritrditev zaščitnega pokrova
Pritrditev izhodnega kabla-klešče
NAČIN DVIGA VARILNEGA APARATA
Dvig naprave MORA BITI izveden po navodilih na Sliki F.
Za vse druge varilne aparate je prepovedano uporabiti ročaj za
dviganje naprave.
To velja tako za prvo kakor za vse nadaljnje namestitve naprave.
________________________________________________________________________________
POZOR! Da bi preprečili nevarne premike in morebitno
prevračanje naprave, mora biti ta postavljena na ravno površino
s primerno nosilnostjo glede na težo varilnega aparata.
________________________________________________________________________________
PRIKLJUČITEV V OMREŽJE
- Preden napravo priključite, se prepričajte, da se vrednosti na
ploščici z lastnostmi naprave ujemajo z napetostjo in frekvenco
omrežja, ki je na razpolago v prostoru, v katerem je nameščena
naprava.
- Varilni aparat se lahko priključi izključno v napajalni sistem, ki ima
ozemljeno ničlo.
VTIKAČ IN VTIČNICA: napajalni kabel povežite z ustreznim
vtikačem, (3-fazni + T) vtikač naj bo opremljen z varovalkami ali
samodejnim stikalom; ozemljitveni končnik mora biti povezan z
vodnikom za ozemljitev (rumeno-zelen) napajalnega omrežja.
Tabela 1 (TAB 1) prikazuje priporočene vrednosti varovalk (v
amperih), izbranih na podlagi največjega nazivnega toka, ki ga
porablja varilni aparat, ter na podlagi nazivne napajalne napetosti.
Blokirni vijak na ročici prekinjevala za zamenjavo napetosti postavite
v položaj, ustrezen linijski napetosti, ki je dejansko na voljo
Model z I ³
450A ima možnost notranje menjave napetosti, ki je
2
dostopna tako, da odstranite desno ploščo (Slika G1).
________________________________________________________________________________
POZOR! Če zgoraj navedenih predpisov ne upoštevate,
varnostni sistem proizvajalca (razred I) ni več učinkovit, zato
lahko pride do težkih poškodb pri človeku (npr. električni šok) in
pri stvareh (npr. požar)
________________________________________________________________________________
POVEZAVE VARILNEGA TOKOKROGA
________________________________________________________________________________
POZOR! PRED ZAČETKOM SE PREPRIČAJTE, DA JE
NAPRAVA IZKLJUČENA IN IZKLOPLJENA IZ ELEKTRIČNEGA
OMREŽJA.
Tabela 1 (TAB. 1) prikazuje priporočene vrednosti za varilne žice (v
2
mm ) na podlagi maksimalnega toka, ki ga varilni aparat lahko
proizvede.
________________________________________________________________________________
VARJENJE MMA Z ENOSMERNIM TOKOM (DC)
Povezava varilna žica - klešče za nosilec elektrod
Ima na koncu posebno privijalo, ki se uporablja za privijanje odkritega
dela elektrode.
Ta kabel se poveže s stičnikom s simbolom (+).
Povezava povratni električni kabel - varilni aparat
Treba ga je povezati z delom, ki ga varimo, ali s kovinsko podlago, na
katero je naslonjen, čim bliže delu, ki ga obdelujemo. Če ima varilni
stroj stičnik, ga je treba povezati s tistim delom stičnika, na katerem je
simbol (-).
Priporočila:
- Za pravilen električen kontakt je treba pravilno priviti priključke
varilne žice v hitre vtikače, če so ti prisotni. V nasprotnem primeru
pride do segrevanja priključkov, njihove hitrejše obrabe in izgube
učinkovitosti.
- Uporabite čimkrajše varilne žice.
- Izogibajte se uporabi kovinskih delov, ki niso sestavni del
obdelovanega elementa, to je lahko namreč nevarno in ne daje
želenih rezultatov.
All manuals and user guides at all-guides.com
Slika B
Slika C
Slika D
Slika E
Slika G
6. VARJENJE: OPIS POSTOPKA
Ti varilni aparati so generatorji enosmernega toka, primerni za
varjenje z oblokom z elektrodami z različnimi oplašči (rutilnimi, kislimi,
bazičnimi).
Varilni aparat vključimo tako, da pritisnemo glavno stikalo (Slika B
(3)).
Jakost varilnega toka se uravnava neprestano z magnetnim
derivatorjem, ki se sproži ročno (Slika B (1)).
Nastavljena jakost toka, (I ) je označena s skalo v Amperih (Slika B
(4)), ki je vidna na sprednji stranici.
Označeni tok se ujema z napetostjo obloka (U ) po enačbi:
U = (20 + 0,04 I ) V (EN 60974).
2
2
VARJENJE
- Skoraj vse oplaščene elektrode morajo biti povezane s pozitivnim
polom (+) generatorja; le pri kislem oplašču z negativnim (-) polom.
- V vsakem primeru je treba slediti navodilom izdelovalca, ki so na
zavitku elektrod, v katerih sta navedena polarnost elektrode in
primerni tok.
- Varilni tok je treba uravnavati glede na premer uporabljene
elektrode in vrste varjenja, ki ga želimo opraviti. Informativno
navajamo jakosti toka:
ø Elektroda (mm)
1.6
2
2.5
3.2
4
5
6
8
-
Upoštevajte, da bo pri enakem premeru elektrode močnejši tok
uporabljen za varjenje na ravnem, šibkejši pa za varjenje v
vertikali.
-
Mehanske značilnosti zavarjenega spoja določajo jakost toka,
dolžina obloka, hitrost postavitve in izvedbe ter premer in kakovost
elektrode (elektrode je treba hraniti v suhem prostoru v originalni
embalaži).
Postopek:
- Za pravilno sprožitev obloka je treba vleči konico elektrode po delu,
ki ga želimo variti, kot bi hoteli prižgati vžigalico, pri tem držimo pred
obrazom ZAŠČITNO MASKO.
POZOR: NE TOLCITE z elektrodo po delu: oplaščenje se lahko
poškoduje in oteži sprožitev obloka.
- Takoj, ko se oblok sproži, je treba ves čas držati enako razdaljo do
dela, ki ga obdelujemo, ta razdalja se ujema s premerom elektrode,
ki jo uporabljamo; zapomnite si, da mora biti elektroda pod kotom
20-30 stopinj v smeri obdelovanja (Slika H).
- Na koncu varjenja zasukajte elektrodo rahlo nazaj glede na smer
obdelave ter jo s hitrim gibom odmaknite s spoja, tako da bo oblok
ugasnil.
7. VZDRŽEVANJE
________________________________________________________________________________
POZOR! PREDEN IZVAJATE VZDRŽEVALNA DELA, SE
M O R AT E P R E P R I Č AT I , D A J E VA R I L N A N A P R AVA
IZKLOPLJENA IN IZKLJUČENA IZ ELEKTRIČNEGA OMREŽJA.
________________________________________________________________________________
IZREDNO VZDRŽEVANJE
OPERACIJE IZREDNEGA VZDRŽEVANJA SME IZVESTI
IZKLJUČNO STROKOVNO USPOSOBLJENO OSEBJE S
KVALIFIKACIJO ELEKTROMEHANIČNE STROKE.
________________________________________________________________________________
POZOR! PREDEN ODSTRANITE STRANICE Z VARILNE
NAPRAVE IN DOSTOPATE DO NJENE NOTRANJOSTI, SE
PREPRIČAJTE, DA JE IZKLOPLJENA IN IZKLJUČENA IZ
ELEKTRIČNEGA OMREŽJA.
________________________________________________________________________________
Preverjanja, izvedena v notranjosti varilne naprave pod
napetostjo, lahko povzročijo hud električni udar zaradi
neposrednega stika z deli pod napetostjo ali poškodbe zaradi
stika z mehanskimi, gibljivimi deli naprave.
-
Periodično in dovolj pogosto glede na uporabo prašnost
delovnega okolja pregledujte notranjost varilne naprave in prah s
transformatorja odstranjujte s curkom stisnjenega zraka pri največ
10 barih.
-
Občasno preverite, da je električna povezava dobro pritrjena in da
izolacija kablov ni poškodovana.
-
Ko končate omenjene posege, stranice varilne naprave z vijaki
privijte nazaj na njihovo mesto.
-
Nikoli ne varite, ko je varilna naprava odprta.
-
Če je to potrebno, z zelo tanko plastjo masti pri visoki temperaturi
podmažite nastavitvene gibljive dele (navojno gred, drsne
površine, stranske priključke ...).
- 43 -
2
2
Varilni tok (A)
min.
max.
25
-
40
-
60
-
80
-
120
-
150
-
200
-
350
-
VIDEZ ZVARA
Slika I
50
80
110
160
200
250
350
550
