C
Abb. 188
D
1
Abb. 189
Abb. 190
BA E16 de* 1.0 * E16_10_510.fm
WARNUNG
Quetschgefahr durch unsachgemäße Bedienung des
hydraulischen Schnellwechselsystems!
Systembedingt kann der Schnellwechsler auch mit anderen
hydraulischen Funktionen betätigt werden. Das kann zu
schweren Verletzungen oder Tod führen.
► Das hydraulische Schnellwechselsystem ausschließlich mit
der Funktion Planierschild heben bedienen.

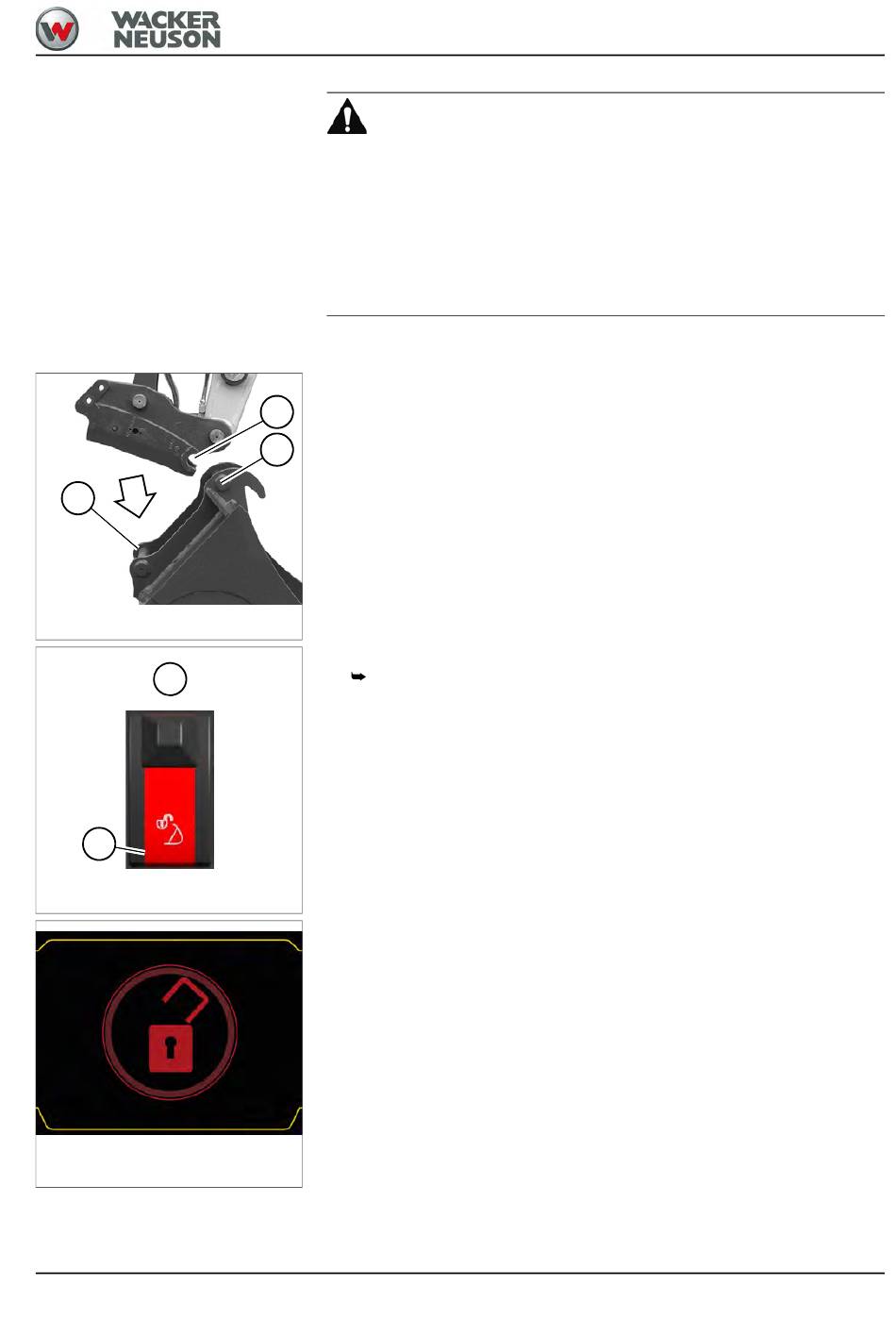

Anbauwerkzeug aufnehmen
1. Den Schnellwechsler A in den Bolzen B der Anbauwerkzeugaufnahme
einhängen.
A
2. Den Löffelzylinder ausfahren, damit der Bolzen C des
Anbauwerkzeugs am Schnellwechsler aufliegt.
B
3. Kontrollieren, ob das Anbauwerkzeug mit dem Bolzen C am
Schnellwechsler aufliegt.
4. Anbauwerkzeug vollständig eindrehen.
5. Schalter D entriegeln und in Position 1 drücken.
Der Schnellwechsler ist aktiviert und der Warnsummer ertönt.
Tier IV: Das Symbol HSWS aktiviert erscheint und der Warnsummer
ertönt.
Bedienung 5
5-43
