7 Wartung
Zulässige Bolzenstellungen Lehnhoff MSWS

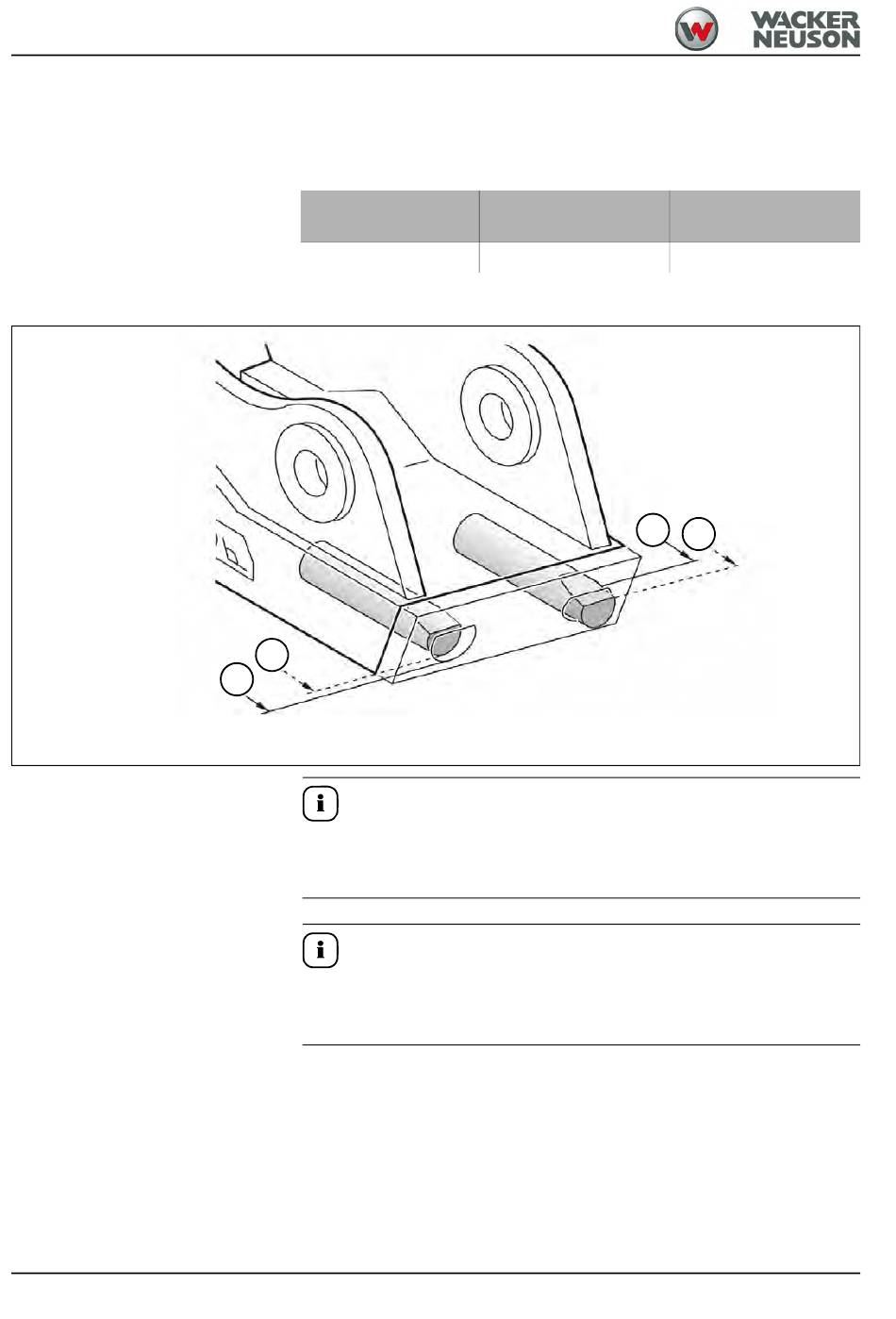

Abb. 264 (Symboldarstellung)
7-8
Die Bolzenstellungen können je nach Zustand des Schnellwechslers und
der Anbauwerkzeugaufnahme unterschiedlich sein.
Maximal zulässige Bolzenstellungen:
Schnellwechsler
MS 03
Y: Innen- bzw. Außenkante des Schnellwechslers
X
Y
Information
Bei abweichenden Bolzenstellungen mechanischen Schnellwechsler nicht
in Betrieb nehmen und autorisierte Fachwerkstatt kontaktieren.
Bolzenstellungen monatlich kontrollieren.
Information
Die angegebenen Bolzenstellungen gelten nur für die in dieser
Betriebsanleitung angeführten Anbauwerkzeuge
(System Lehnhoff MSWS).
X (nach innen)
mm (in)
0 (0)
Y
BA E16 de* 1.0 * E16_10_700.fm
Z (nach außen)
mm (in)
6 (15/64)
Z
