10.5 Binäre Ein- und Ausgänge
Hardware-Optionen, beispielsweise Modul "DIO" mit je 2 digitalen Ein- und Ausgängen
oder Feldbusmodul "485" ermöglichen:
• Über ein digitales Eingangssignal
• Messbereichsumschaltung für Leitfähigkeit (Upgradecode notwendig, )
• Umschaltung zwischen verschiedenen Kalibrierdatensätzen bei optischen Sensoren
• Externer Hold (für Sensoren)
• Ansteuerung eines Reinigungsintervalls (für Sensoren)
• Start von Messungen, Unterbrechung von Messintervallen
• PID-Regler ein- und ausschalten, z. B. über den Näherungsschalter von CCA250
• Eingang als "Analogeingang" für Pulsfrequenzmodulation (PFM) nutzen
• Über ein digitales Ausgangssignal
• Diagnosezustände, Grenzschalter, Systemzustand "Messung aktiv", Information "Probe
benötigt"oder ähnliche statisch übertragene Zustände (ähnlich einem Relais)
• PFM-Signale, beispielsweise für Dosierpumpensteuerungen, dynamisch übertragen,
vergleichbar einem verschleißfreien "Analogausgang"
10.5.1

Anwendungsbeispiele

Chlorregelung mit Störgrößenaufschaltung
CCA250
INS
BN
BK
BU
CCA250
Flow, e.g. Promag53

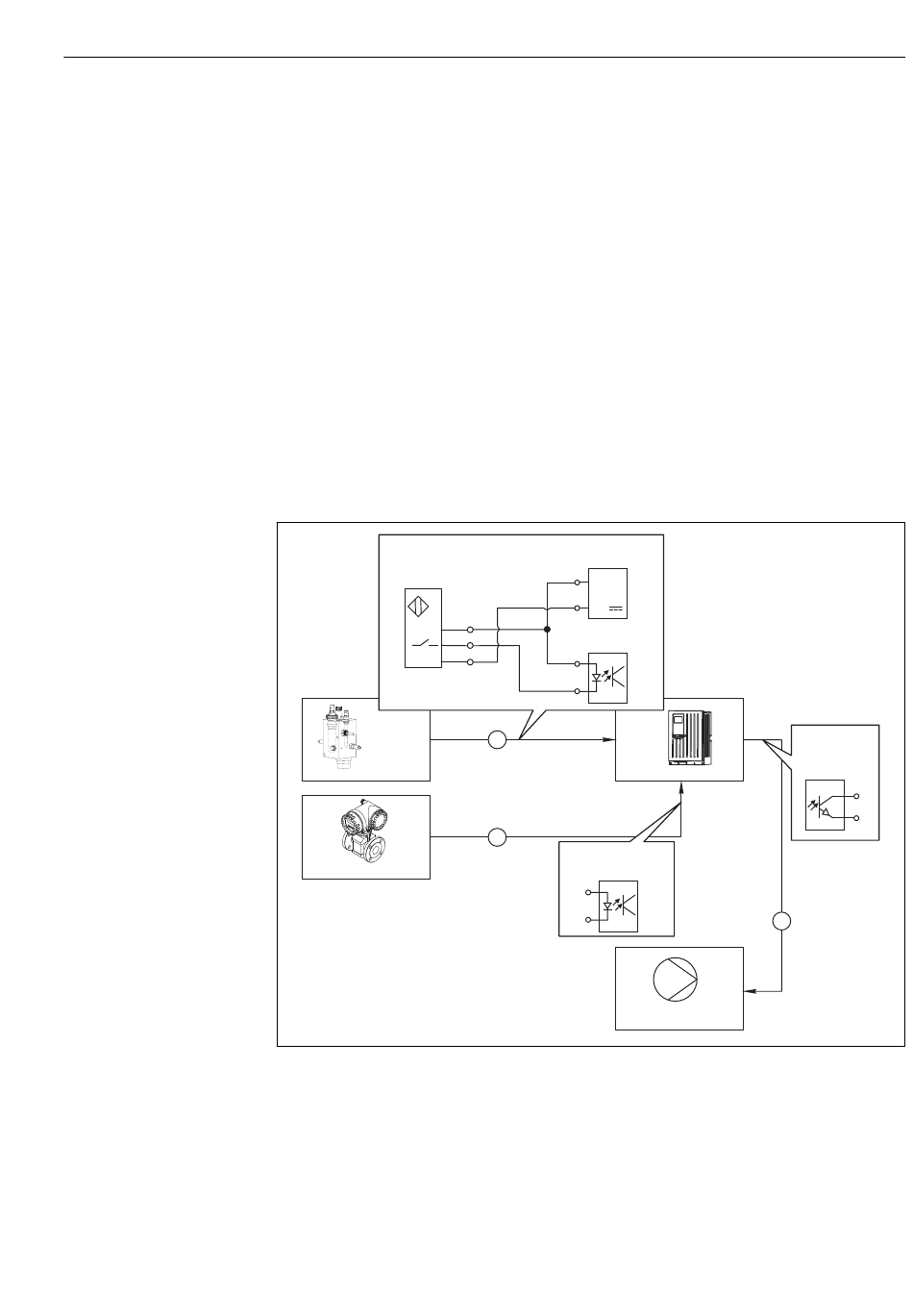

 59 Beispiel für eine Chlorregelung mit Störgrößenaufschaltung
1 Anschluss induktiver Näherungsschalter INS von CCA250 an digitalen Eingang des Moduls DIO
2 Anschluss Signal eines Durchflussmessgeräts an digitalen Eingang des Moduls DIO
3 Ansteuerung (Puls-)Dosierpumpe über digitalen Ausgang des Moduls DIO
A Dosierpumpe
CA80
DIO
47
48
Dig.in
91
92
1
2
CA80: DIO
Dig.in: PFM
91
92
CA80
DIO
Dig.out: PFM
CA80
3
A
Betrieb
45
+
46
–
A0029239
