Montageabstand bei Ausführung für Wandmontage

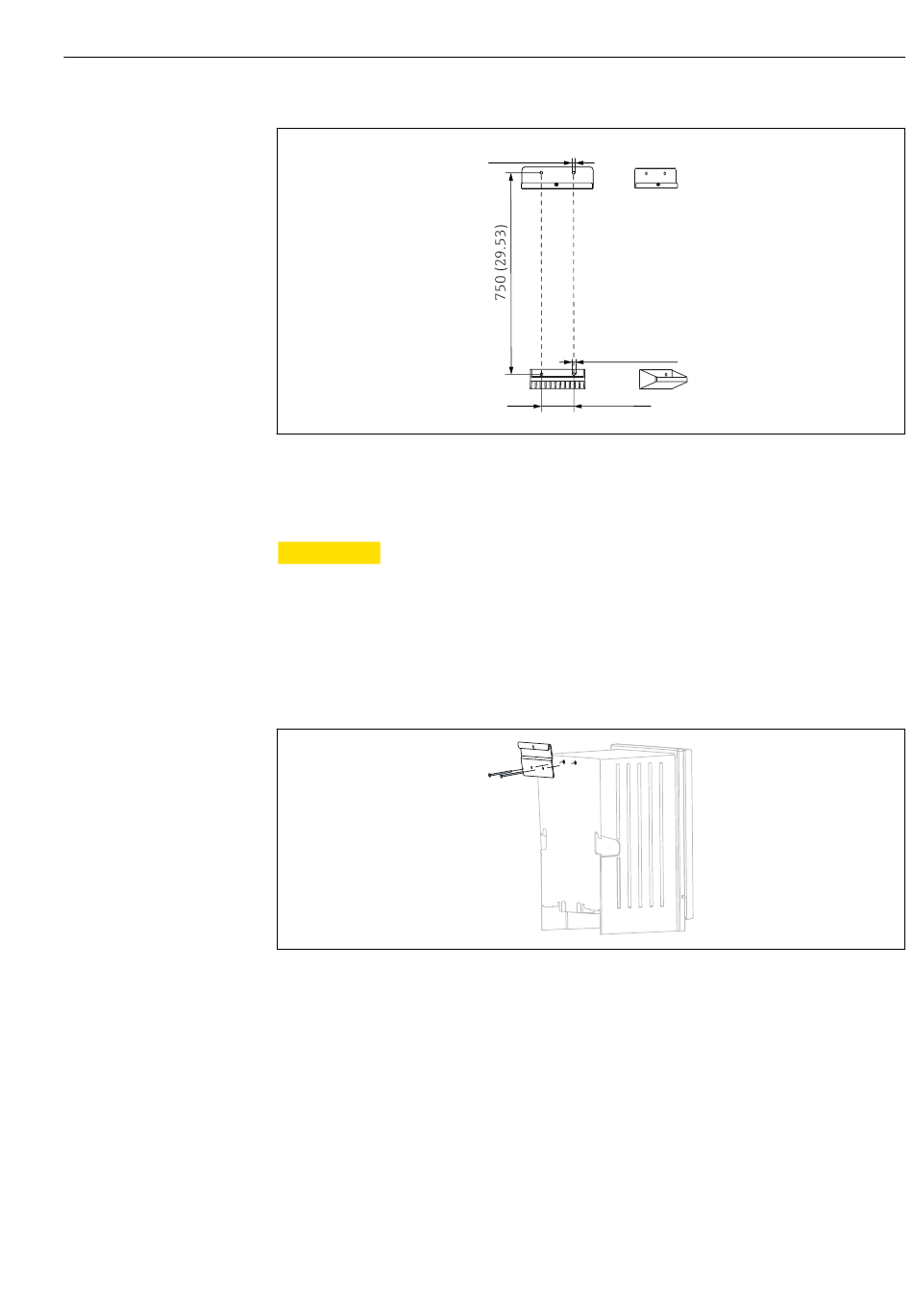

 15 Abmessungen Halterung. Maßeinheit mm (in)
5.2

Analysator an eine Wand montieren

VORSICHT
L
Verletzungsgefahr und Beschädigung des Gerätes bei falscher Installation
‣
Bei Wandmontage überprüfen, dass der Analysator vollständig an der Wandhalterung
oben und unten eingehakt ist und mit der Sicherungsschraube an der oberen Wandhal-
terung fixieren.
Montagematerialien zur Wandbefestigung sind nicht im Lieferumfang enthalten.
‣
Montagematerialien zur Wandbefestigung (Schrauben, Dübel) bauseits bereitstellen.
 16 Befestigung Halterung am Gehäuse
Ø 11 (0.43)
Ø 10.7 (0.42)
120 (4.72)
Montage
A0036779
