7.

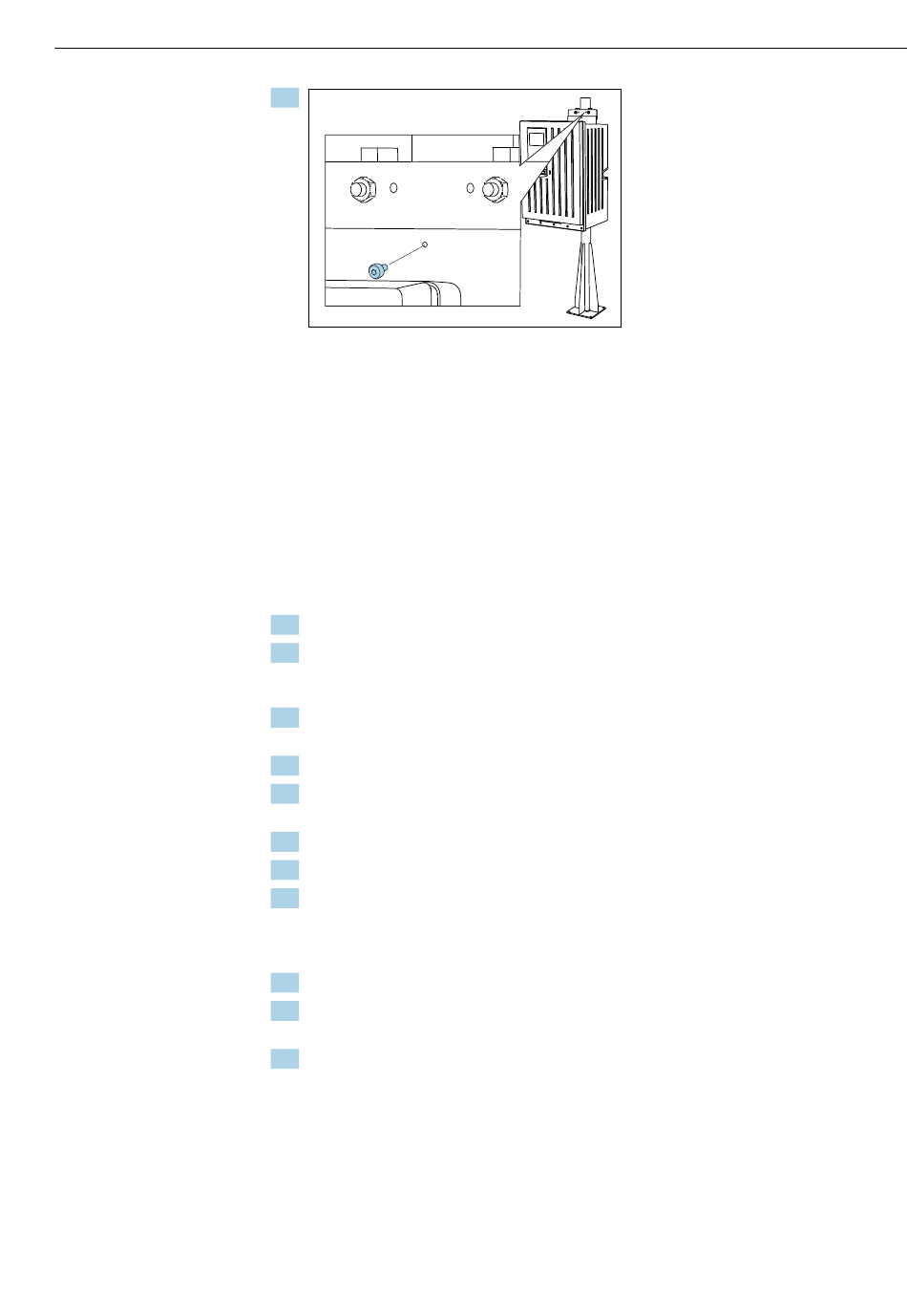

Oberen Wandhalter mit mitgelieferter Schraube fixieren.
5.5

Y-Abscheider (optional) montieren

Der Y-Abscheider ist für die direkte Entnahme partikelhaltiger Proben aus Rohrleitungen
konzipiert. Das ermöglicht die Bestimmung von COD. Dabei ist es erforderlich, Partikel bis
zu einer definierten Größe mit zu erfassen.
Montagematerialien sind nicht im Lieferumfang enthalten.
‣
Montagematerialien bauseits bereitstellen.
Y-Abscheider auf ebenem Untergrund montieren
1. Den Y-Abscheider an den Rohrklemmen auf einem ebenen Untergrund montieren.
2. Y-Abscheider ausrichten.
Klebemuffen verkleben
3. Die Klebeflächen (Rohrende außen, Muffe oder Winkelstück innen) mit einem Reini-
gungstuch reinigen.
4. Die gereinigten Flächen ca. 5 Minuten trocknen lassen.
5. Klebstoff gleichmäßig (geschlossene Klebeschicht) auf die Klebeflächen auftragen
(zuerst Muffe, dann Rohr).
6. Die Teile sofort zusammenfügen (bis auf Anschlag zusammendrehen).
7. Den überschüssigen Klebstoff entfernen.
8. Vor einem Beaufschlagen des Systems mit Probe die verklebten Teile mindestens 24
Stunden aushärten lassen.
Probenschlauch befestigen
9. Die Überwurfmutter durch Drehen entfernen.
10. Die beigelegte Schraubverbindung und die beigelegte Ferrule am Schlauch zum Ana-
lysator befestigen.
11. Den Schlauch mit Ferrule und Schraubverbindung in die Gewindebohrung schrauben.
