Elektrischer Anschluss
28
2. Abdeckplatte des Elektronikraums abnehmen.
3. Kabel anschließen.

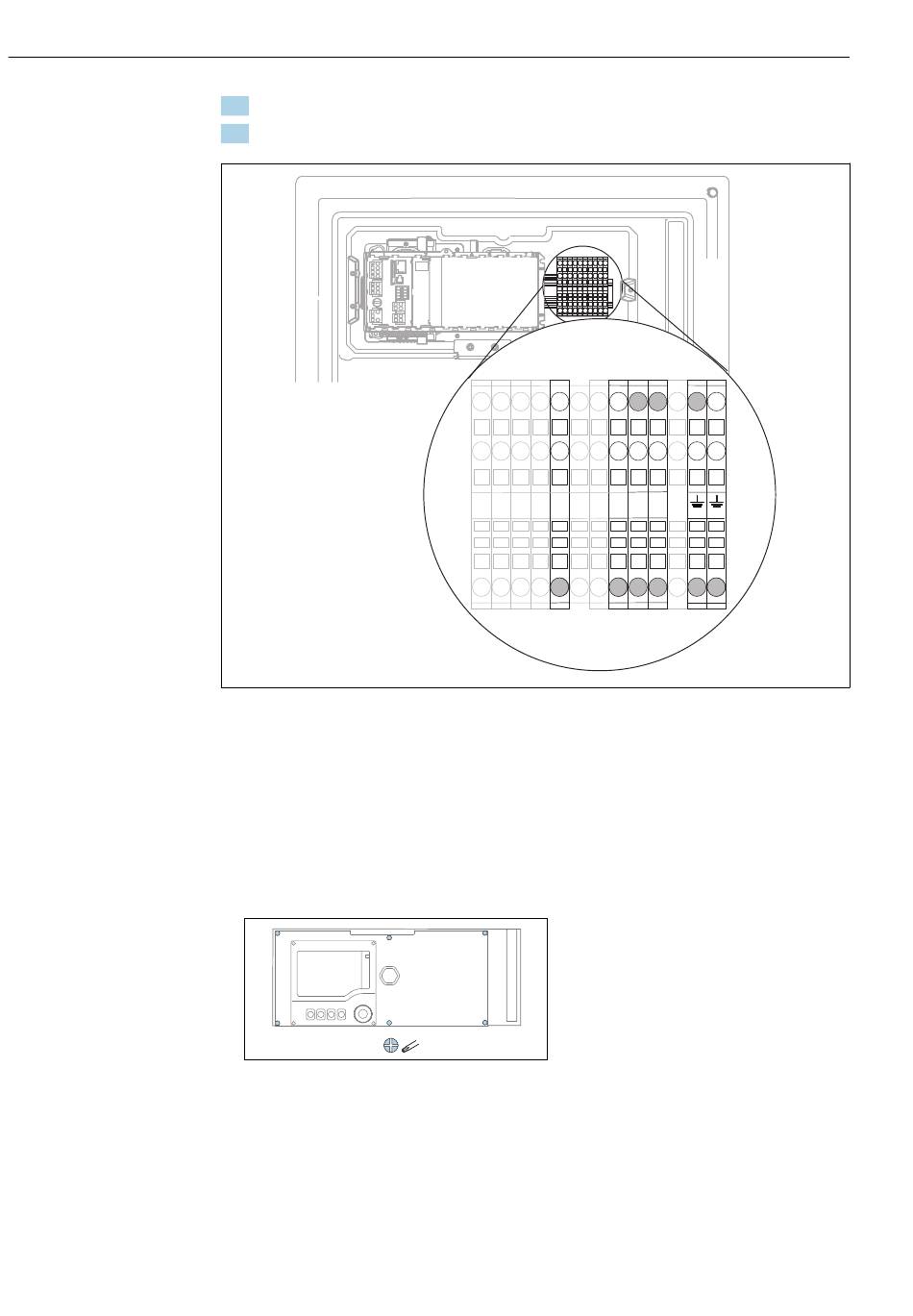

 24 Klemmenbelegung für Ausführung "Outdoor"
1 Anschlussklemmen für Versorgung
2 Anschlussklemmen für Schlauchheizung (2x)
6.3 Sensoren und zusätzliche Module anschließen
6.3.1 Übersicht Klemmenraum im Controller-Gehäuse
Der Controller hat einen separaten Anschlussraum.
‣
6 x Ph2
Die 6 Schrauben der Elektronikraum-Abdeckung mit einem Kreuzschlitz-Schrauben-
dreher lösen und die Abdeckung nach vorn klappen.
