Systemintegration
40
FieldCare

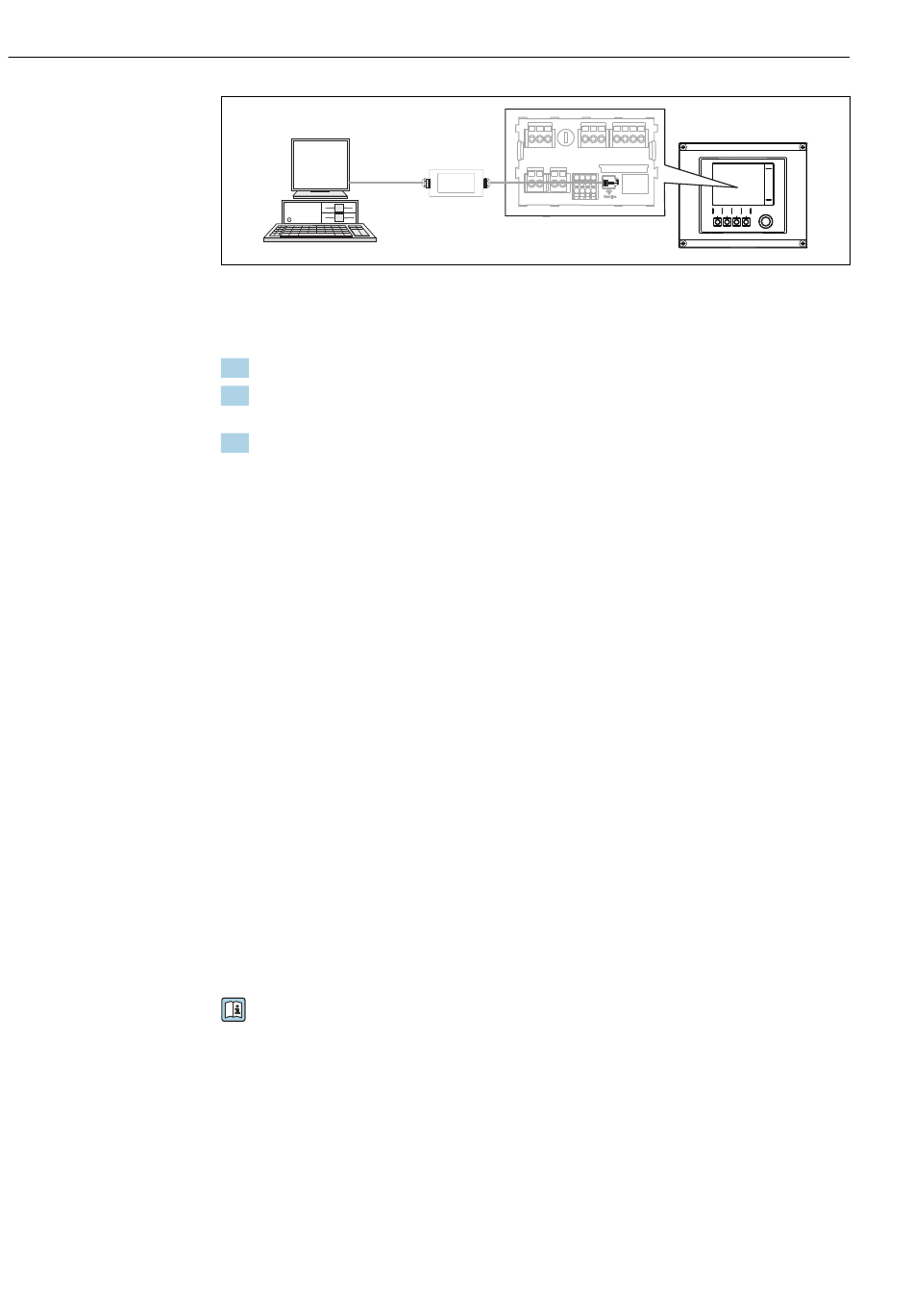

 54 Anschlussübersicht
7.2.2 Aufbau der Datenverbindung
1. FieldCare starten.
2. Die Verbindung zur Commubox aufbauen. Dafür den ComDTM "CDI Communication
FXA291" wählen.
3. Danach den DTM "Liquiline CM44x" auswählen und die Konfiguration starten.
Über den DTM können Sie jetzt mit der Online-Parametrierung beginnen.
Die Online-Parametrierung konkurriert mit der Vor-Ort-Bedienung, d. h. jede der beiden
Möglichkeiten blockiert jeweils die andere. Auf beiden Seiten ist es möglich, der anderen
Seite den Zugriff zu nehmen.
7.2.3 Bedienung
• Die Menüstruktur entspricht im DTM der Vor-Ort-Bedienung. Die Funktionen der Liqui-
line-Softkeys finden Sie im Hauptfenster links.
• Ein Mausklick auf einen Menünamen oder eine Funktion entspricht dem Drücken des
Navigators.
• Einstellungen können Sie bequem über die Computer-Tastatur vornehmen.
• Über FieldCare können Sie Logbücher speichern und Konfigurationen sichern und über-
tragen.
• Konfigurationen können Sie auch drucken oder als pdf ausgeben.
7.3

Feldbusse

7.3.1 PROFIBUS DP
Mit dem Feldbusmodul 485 und entsprechender Geräteausführung können Sie über PRO-
FIBUS DP kommunizieren.
‣
Die PROFIBUS-Datenleitung entsprechend der Beschreibung an den Klemmen des Feld-
busmoduls anschließen .
Detaillierte Informationen zu "PROFIBUS-Kommunikation": Produktseiten im Internet
(→ SD01188C).
7.3.2 Modbus
Mit dem Feldbusmodul 485 und entsprechender Geräteausführung können Sie über Mod-
bus RS485 oder Modbus TCP kommunizieren.
Für Modbus TCP können Sie alternativ zu Modul 485 das Modul ETH einsetzen.
Bei Anschluss über Modbus RS485 stehen die Protokolle RTU und ASCII zur Verfügung.
Am Gerät können Sie auf ASCII umschalten.
Service
FXA291
Liquiline System CA80COD
A0029231
Endress+Hauser
