Elektrischer Anschluss
30

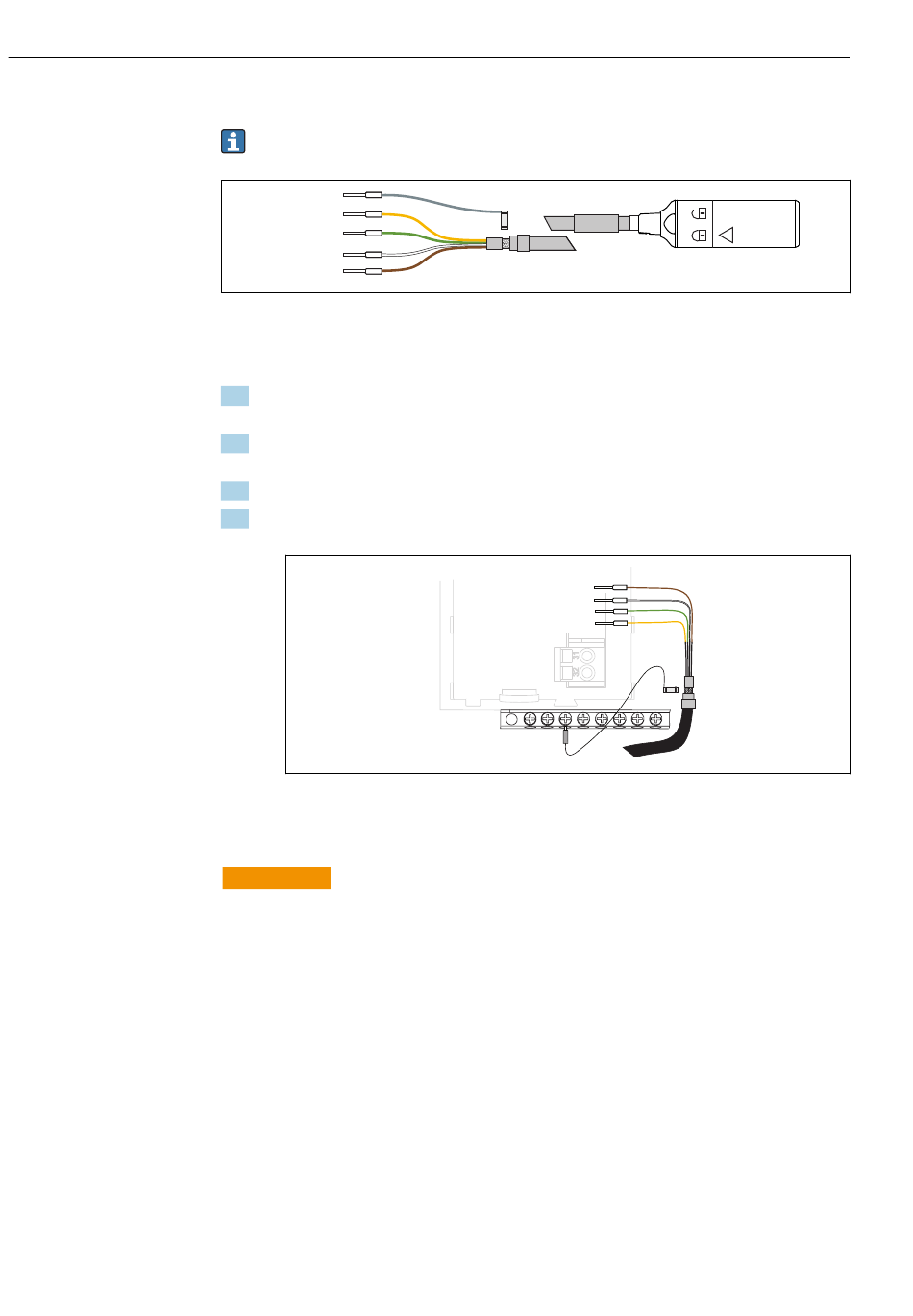

6.3.2 Sensoren anschließen
Möglichst nur konfektionierte Originalkabel verwenden.
GY GND
YE Com B
GN Com A
–
WH
+
BN
 28 Beispiel Memosens-Datenkabel CYK10
Adernendhülsen des Sensorkabels am Basismodul-E anschließen
1. Um an den Elektronikraum zu gelangen, wie im Kapitel "Kabel verlegen" beschrieben
vorgehen.
2. Das Sensor-Anschlusskabel von unten durch die Kabelverschraubung an der inneren
Geräterückwand nach oben in den Elektronikraum führen.
3. Den Anschluss durchführen gemäß →  28,  30.
4. Den Außenschirm des Kabels über die Metallverschraubung an der Erdungsschiene
unterhalb des Basismodul-E erden.

 29 Klemmschiene
6.3.3 Zusätzliche Eingänge, Ausgänge oder Relais anschließen
WARNUNG
L
Fehlende Modulabdeckung
Berührungsschutz ist nicht gegeben, Gefahr von Stromschlägen!
‣
Hardware ändern oder erweitern: Steckplätze immer von links nach rechts auffüllen.
Keine Lücke lassen.
‣
Wenn nicht alle Steckplätze belegt sind: In den Platz rechts vom letzten Modul immer
eine Blind- oder Endabdeckung stecken →  25,  29. Dadurch ist der Berührungs-
schutz gewahrt.
‣
Den Berührungsschutz insbesondere bei Relaismodulen (2R, 4R, AOR) gewährleisten.
‣
Zusätzlich benötigte Schirmungen zentral im Schaltschrank über bauseitige Klemmenb-
löcke mit PE verbinden.
E N / Y G
Liquiline System CA80COD
A0024019
A0028930
