Gerätearchitektur; Slot- Und Portkodierung - Endress+Hauser Liquiline System CA80COD Betriebsanleitung

Produktbeschreibung
10
11
10
5
9
7 8
6

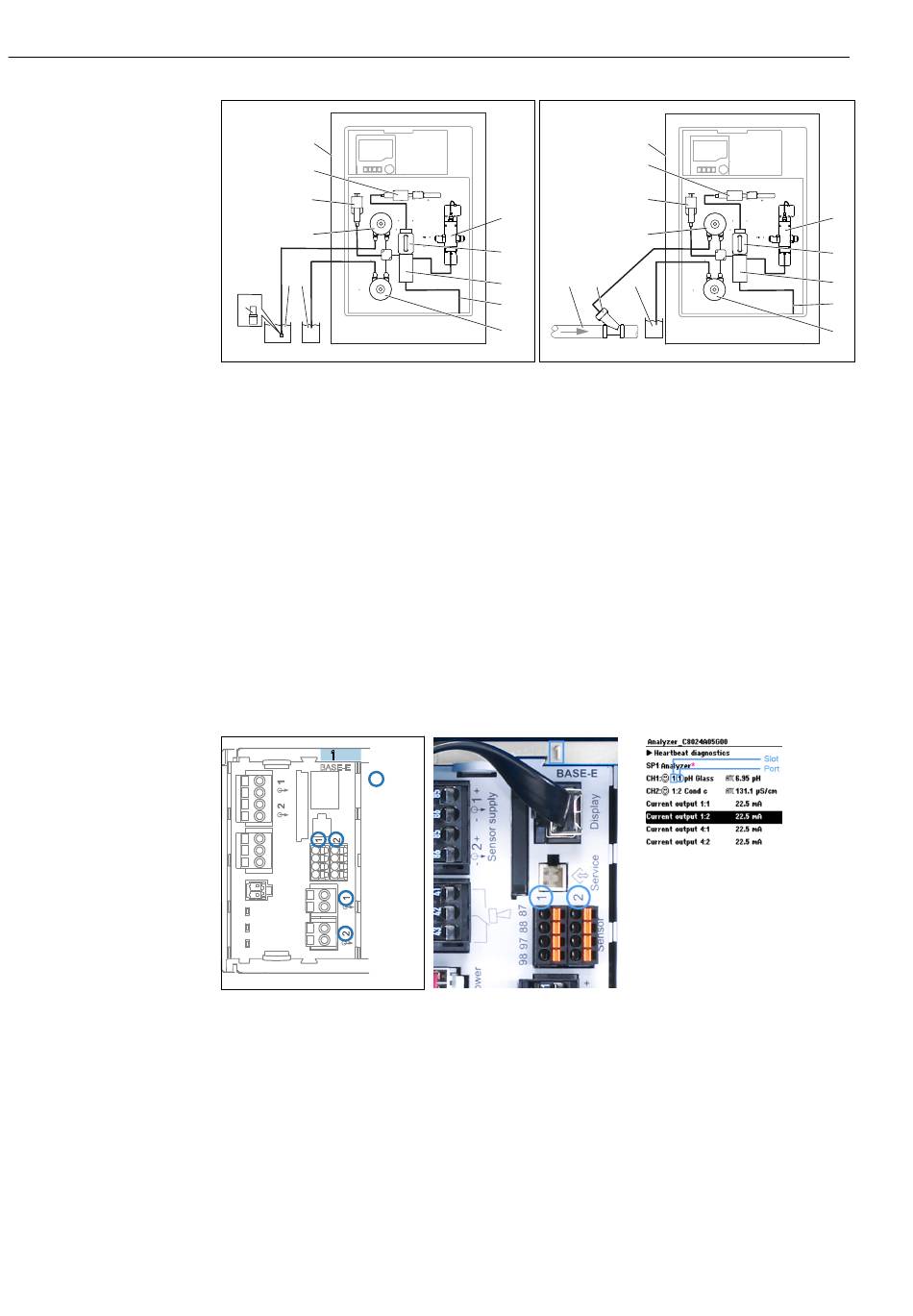

 2 Messeinrichtung mit Liquiline System CA80COD
und Saugkorb
1 Druckreaktor
2 Dosiereinheit
3 Ventilblock
4 Auslauf
5 Verdünnungsmodul (optional)
6 Saugkorb
7 Medium
8 Wasser für optionales Verdünnungsmodul
9 Schlauchpumpe
10 Spritze
11 Liquiline System CA80COD
3.3 Gerätearchitektur
3.3.1

Slot- und Portkodierung

Slot
BASE-E
Ports
 4 Slot- und Portkodierung
• Eingänge werden in aufsteigender Reihenfolge der Slots und Ports den Messkanälen
zugeordnet.
Obiges Beispiel:
Anzeige "CH1: 1:1 pH Glass" bedeutet:
Kanal 1 (CH1) ist Slot 1 (Basismodul) : Port 1 (Eingang 1), pH-Glas-Sensor
• Ausgänge und Relais erhalten als Bezeichnung ihre Funktion, also z.B. "Stromausgang",
und werden in aufsteigender Reihenfolge mit Slot und Portnummern angezeigt
• Anzeige SP1: Analysator-Messkanal 1 mit Probenahmeort SP1 (Messwertanzeige ist
parameterspezifisch, ist im Beispiel nicht dargestellt)
1
2
6
3
4
5
A0028797
 3
1
2
3
4
5
6
7
8
9
10
11
A0040673
 5 Slot- und Portkodierung
Liquiline System CA80COD
11
10
5
9
7 8
Messeinrichtung mit Liquiline System CA80COD
und Y-Abscheider
Druckreaktor
Dosiereinheit
Ventilblock
Auslauf
Verdünnungsmodul (optional)
Medium
Y-Abscheider (optional)
Wasser für optionales Verdünnungsmodul
Schlauchpumpe
Spritze
Liquiline System CA80COD
 6 Slots und Ports am Display
* Analysatormesswert (parame-
terspezifisch)
A0040672
Endress+Hauser
1
2
3
4
5
A0028803
A0040671
