Liquiline System CA80COD
Endress+Hauser
Menü/Setup/Zusatzfunktionen/Regler 1 ... 2
Funktion
Wirkrichtung
Reglertyp = PID 1-seitig
Ein 1-seitiger Regler hat eine unipolare Stellgröße, d. h. er kann den Prozess nur in einer Richtung beeinflussen.
Invers: Soll der Regler den Prozesswert anheben, diese Wirkungsrichtung einstellen. Der Regler wird aktiv,
wenn der Prozesswert zu klein ist (Bereich A).
Direkt: Mit dieser Wirkungsrichtung arbeitet der Regler als "Abwärts-Regler". Er wird aktiv, wenn der Prozess-
wert (z. B. die Temperatur) zu hoch ist (Bereich B).
y
X
p
+100 %
A
0 %
w
-100 %

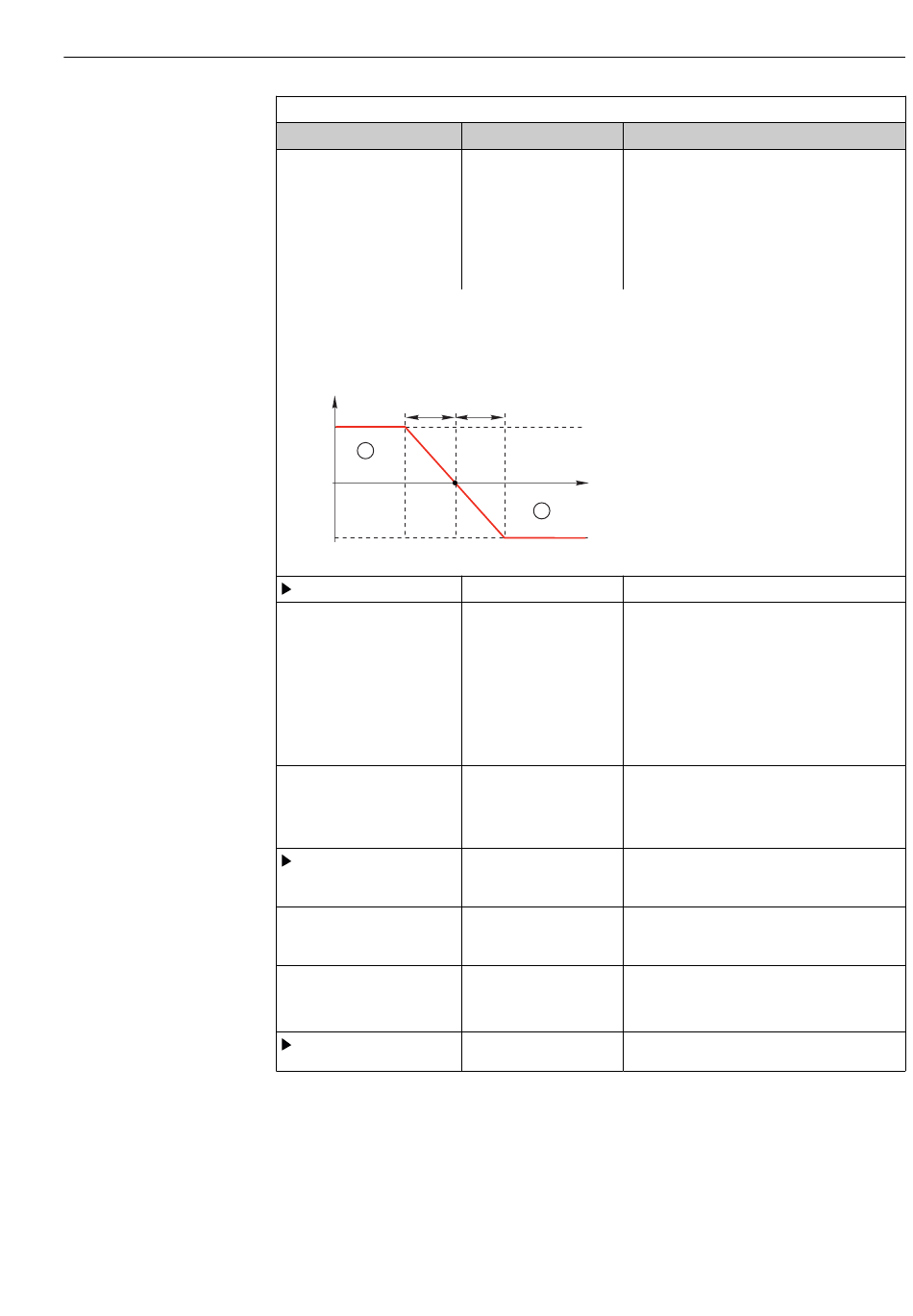

 69 Rot: Überlagerung der Kurven der beiden 1-seitigen Regler.
Regelgröße
Datenquelle
Messwert
Sollwert
Sollwert
Tw
Parametriertiefe =
Erweitert
Störgröße
Optionen Info
Auswahl In welche Richtung soll der Regler den Messwert
• Direkt beeinflussen?
• Invers • Messwert soll durch Dosierung steigen (z. B.
Werkseinstellung
Invers
• Messwert soll durch Dosierung fallen (z. B.
X
p
x
B
‣
Auswahl
• Keine
• Sensoreingänge
• Stromeingänge
• Feldbussignale
• Binäreingänge
• Mathefunktionen
Werkseinstellung
Keine
‣
Auswahl
abhängig von Datenquelle
Werkseinstellung Je nach Datenquelle können Sie verschiedene
Kein Messwerte verwenden.
Zielwert der Regelgröße
Menü gibt es nicht, wenn Sie einen Feldbus als
Quelle gewählt haben (Datenquelle = Feldbus).
‣
Einstellbereich und Werks-
einstellung je nach Daten-
quelle
0,0 ... 999,9 s Zeitkonstante für das Sollwertdämpfungsfilter
Werkseinstellung
2,0 s

Heizen)
→ Invers
Kühlen)
→ Direkt
Den Ein- oder Ausgang bestimmen, der die
Datenquelle für die Regelgröße sein soll.
Den Messwert bestimmen, der Ihre Regel-
größe sein soll.
Den Zielwert für die Regelgröße angeben.
optional, Freischaltcode notwendig
Betrieb
