5.3 Rohrleitungen an der Micro Flow Cell montieren
Die Micro Flow Cell ist standardmäßig mit 5/16-24 Aderendhülsen mit flachem Boden für die Anpassung an die
Stutzen von flexiblen Rohrleitungen ausgestattet, wie sie üblicherweise in Bioprozessen und HPLC-Strömen zu
finden sind. Allerdings kann die Micro Flow Cell auch mit OEM-spezifischen Anschlüssen konfiguriert werden, um
besondere Anwendungen zu ermöglichen. Die Rohrleitungen sind von entsprechend geschultem und qualifiziertem
Personal gemäß Standardarbeitsanweisungen (SOP) zu montieren.
Endress+Hauser empfiehlt, dass alle Leitungsanschlüsse vor der Montage von Leitungen oder Dichtstutzen
überprüft werden. Alle Rohrleitungen sind mit zugelassenen Schneidwerkzeugen und -techniken rechtwinklig zu
schneiden, um leckfreie Verbindungen sicherzustellen. Bei der Montage von Rohrleitungen und Stutzen in den
Anschlüssen sicherstellen, dass Rohrleitungen und Stutzen bündig sind, um beste Leistung zu erzielen.
HINWEIS
Beim Anbringen der Rohrleitungen geeignete Handschuhe tragen, um eine mögliche Verunreinigung der
Fensteroberflächen der Micro Flow Cell zu vermeiden.
5.4 Micro Flow Cell montieren
Vor der Montage der Micro Flow Bench sicherstellen, dass die Verschlussvorrichtung des Rxn-10-Lasers geschlossen
ist und keine Datenerfassung erfolgt. Sicherstellen, dass alle Durchflussanschlüsse korrekt angebracht sind und
ordnungsgemäß funktionieren.
Micro Flow Cell montieren:
1. Lichtschutz zurückziehen. Der Rücklauf des Lichtschutzes ist auf der Oberseite des Lichtschutzes eingeprägt.
2. Flow Cell mit den Pfeilen, die auf die Sonde hinweisen, so montieren, dass die Pfeile zur Rxn-10-Sonde zeigen.
3. Lichtschutz nach vorne ziehen, bis der Bolzen Kontakt mit der Micro Flow Cell hat und sie in ihrer Position
festhält.
4. Sicherstellen, dass die Strahlfalle, je nach Anwendungsanforderungen, geöffnet bzw. geschlossen ist.
5. Lichtschutz vollständig schließen.
Vor Beginn der Datenerfassung die Rxn-10-Verschlussvorrichtung öffnen.
12

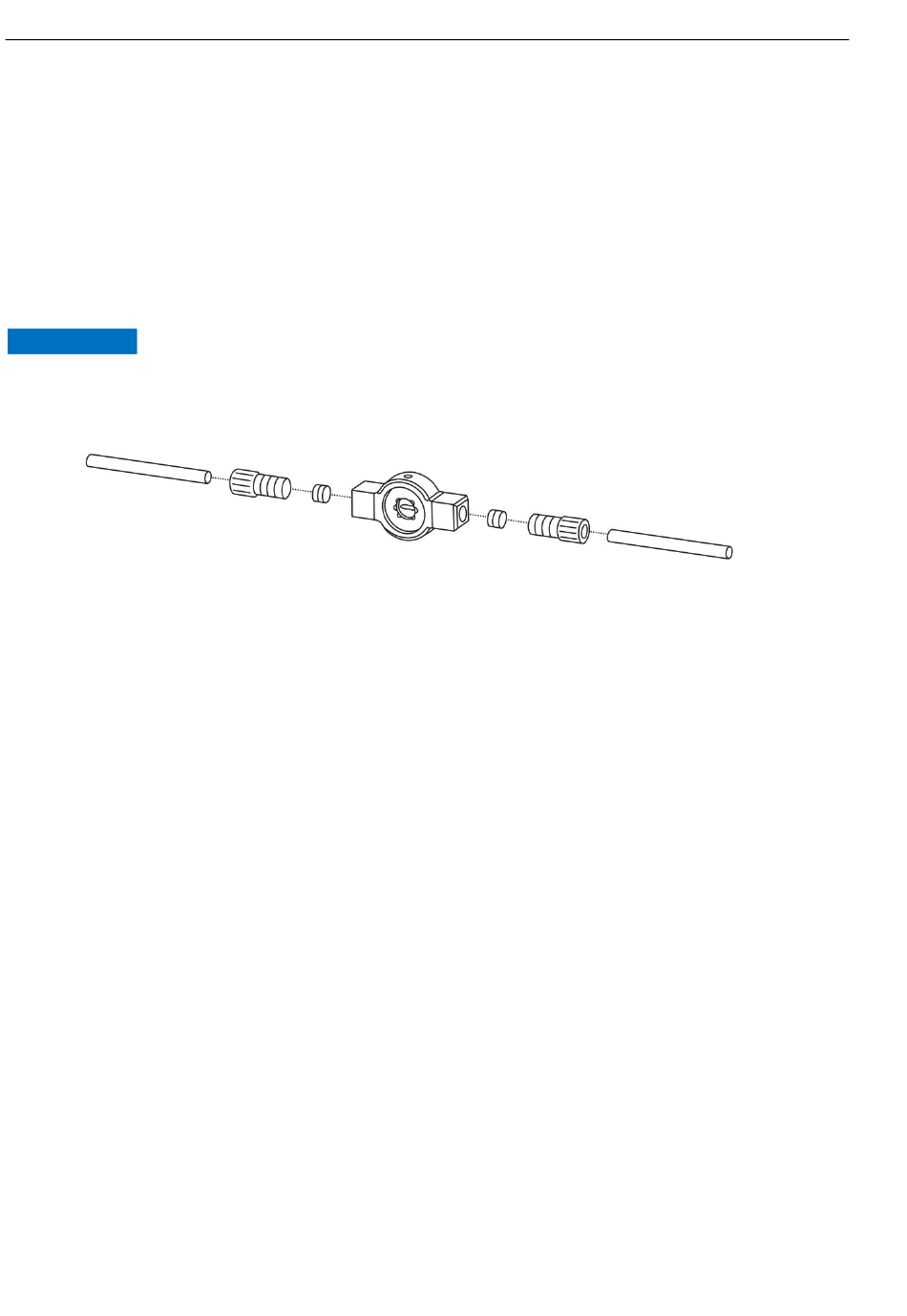

Abbildung 4. Anbringen der Rohrleitungen an der Micro Flow Cell
