Montage
4.2.2

Montage an eine Armatur

1
2
3
4
5
6

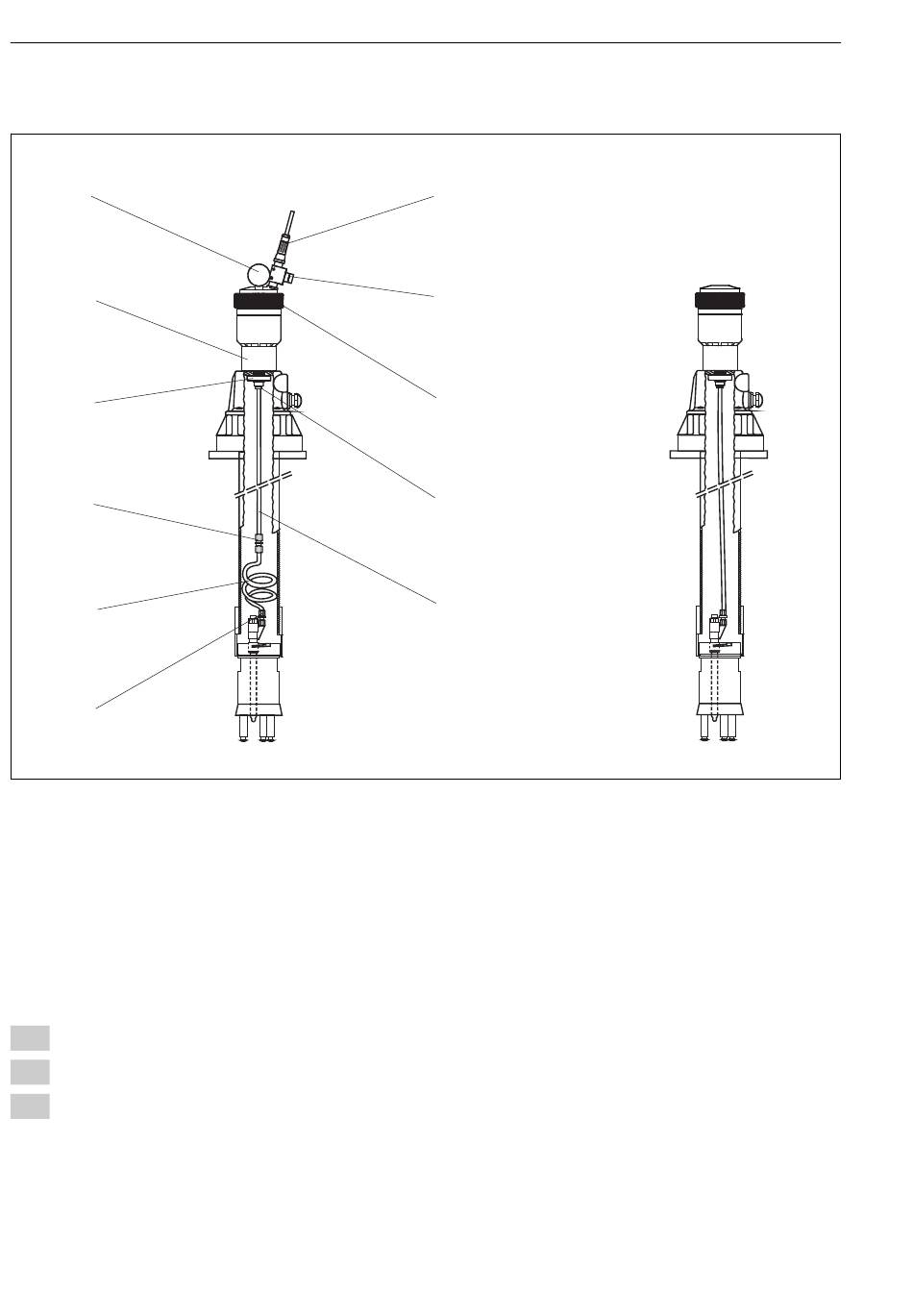

 2 Montage am Armaturenkopf von CPA111
1 Manometer (Zubehör)
2 Distanzrohr
3 Befestigungsmutter
4 Schlauchverbinder
5 Spiralschlauch
4.3

Montagekontrolle

1. Kontrollieren Sie nach der Montage alle Anschlüsse auf festen Sitz und Dichtheit.
2. Stellen Sie sicher, dass sich die Schläuche nicht ohne Kraftaufwand entfernen lassen.
3. Überprüfen Sie Schläuche auf Beschädigungen.
8
CPY7-D1/E1
6
7
8
9
10
6
7
8
9
10
Schlauchkupplung mit Rückschlagventil
Handventil
Überwurfmutter
Schlauchanschluss
Druckschlauch
CPY7
CPY7-A1
A0005480
